您所在位置：首頁>>產品展示>>脹緊套>>AE系列

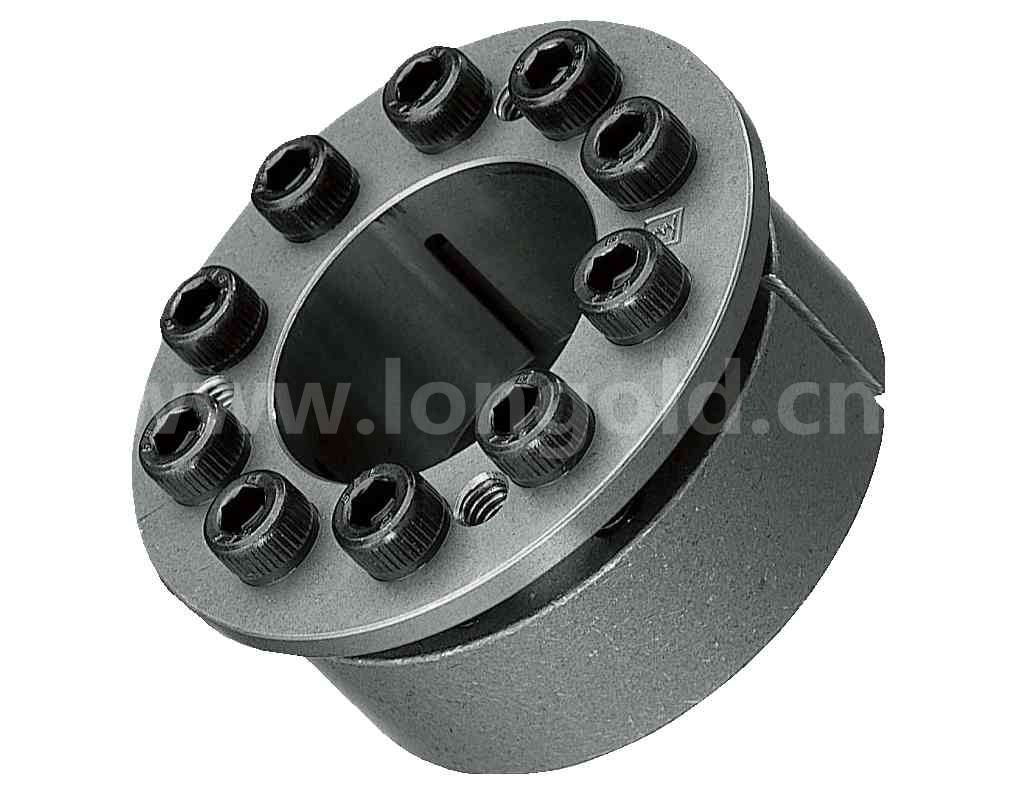

聯結件 AE系列

含定心功能的通用類型。標準規格。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

◎ 有與通用AS系列同樣的內外徑，還附加定心功能。

◎ 因無需含有定心功能的導向部，所以輪轂孔可為直通孔，不需進行導向部的加工。

◎ 由內環、外環和緊固螺栓3個零部件構成的簡易構造。

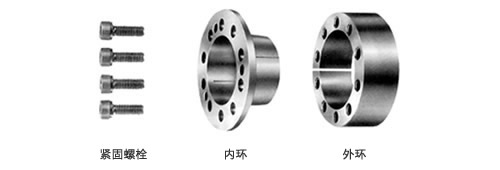

構造

* AE系列是由內環、外環及緊固螺栓的3個部件構成的簡易構造，通過擰緊緊固螺栓就可實現強力緊固。

規格種類

規格	型號	適用軸徑	傳遞扭矩
			N?m	kgf?m
標準規格	AE系列	φ19～φ150	265～27000	27～2760

型號表示

附件下載

AE安裝說明書.pdf

標準規格	標準規格	標準規格
PL019X047AE	PL040X065AE	PL080X120AE
PL020X047AE	PL042X075AE	PL085X125AE
PL022X047AE	PL045X075AE	PL090X130AE
PL024X050AE	PL048X080AE	PL095X135AE
PL025X050AE	PL050X080AE	PL100X145AE
PL028X055AE	PL055X085AE	PL110X155AE
PL030X055AE	PL060X090AE	PL120X165AE
PL032X060AE	PL065X095AE	PL130X180AE
PL035X060AE	PL070X110AE	PL140X190AE
PL038X065AE	PL075X115AE	PL150X200AE

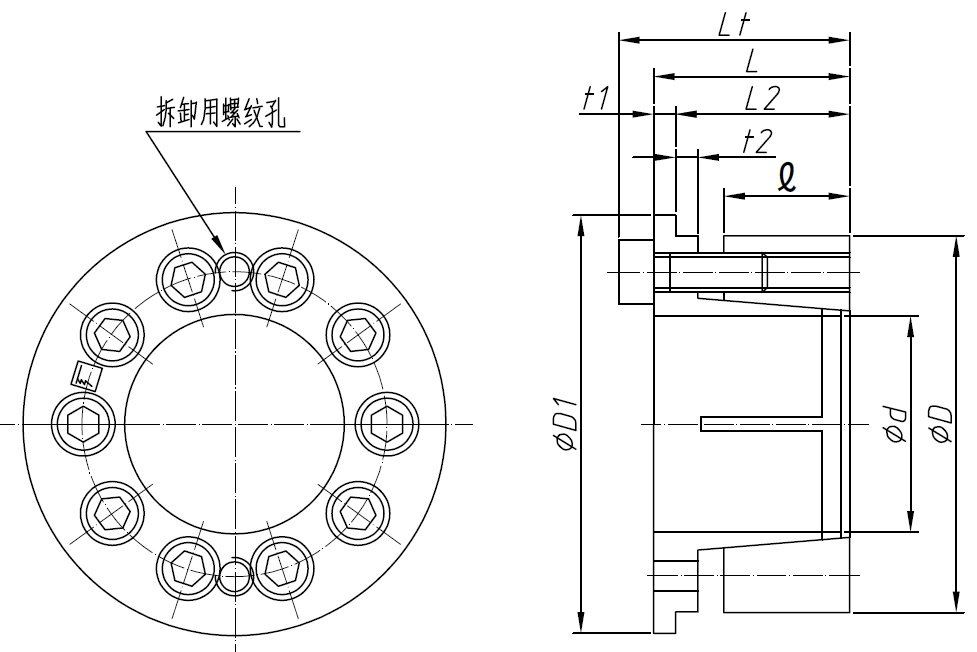

型號	尺寸　mm									傳遞扭矩 Mt		軸向負載 Pax		軸側面壓力 P		輪轂側面壓 P'		聯結螺栓				質量 kg
	d	D	?	L₂	L	Lt	t₁	t₂	D₁	傳遞扭矩 Mt		軸向負載 Pax		軸側面壓力 P		輪轂側面壓 P'		個數	尺寸	緊固力矩　M_A
	d	D	?	L₂	L	Lt	t₁	t₂	D₁	N?m	kgf?m	kN	kgf	MPa	kgf/mm²	MPa	kgf/mm²	個數	尺寸	N?m	kgf?m
PL019X047AE	19	47	19	24.8	27.3	33.3	2.5	3	53	265	27	28.1	2870	287	29.3	93	9.5	6	M6×18	16.7	1.7	0.28
PL020X047AE	20	47	19	24.8	27.3	33.3	2.5	3	53	274	28	28.1	2870	272	27.8	93	9.5	6	M6×18	16.7	1.7	0.27
PL022X047AE	22	47	19	24.8	27.3	33.3	2.5	3	53	304	31	28.1	2870	248	25.3	93	9.5	6	M6×18	16.7	1.7	0.26
PL024X050AE	24	50	19	25.3	27.8	33.8	2.5	3	57	392	40	32.8	3350	274	28.0	102	10.4	7	M6×18	16.7	1.7	0.29
PL025X050AE	25	50	19	25.3	27.8	33.8	2.5	3	57	412	42	32.8	3350	282	28.8	102	10.4	7	M6×18	16.7	1.7	0.29
PL028X055AE	28	55	19	25.3	28.6	34.6	3.3	3	62	519	53	37.5	3830	269	27.4	106	10.8	8	M6×18	16.7	1.7	0.35
PL030X055AE	30	55	19	25.3	28.6	34.6	3.3	3	62	559	57	37.5	3830	251	25.6	106	10.8	8	M6×18	16.7	1.7	0.34
PL032X060AE	32	60	20.5	27.3	30.9	36.9	3.6	3	67	745	76	46.9	4790	267	27.2	113	11.5	10	M6×18	16.7	1.7	0.44
PL035X060AE	35	60	20.5	27.3	30.9	36.9	3.6	3	67	823	84	46.9	4790	244	24.9	113	11.5	10	M6×18	16.7	1.7	0.41
PL038X065AE	38	65	20.5	27.5	31.1	37.1	3.6	3	73	892	91	46.9	4790	228	23.3	104	10.6	10	M6×18	16.7	1.7	0.48

型號	尺寸　mm									傳遞扭矩 Mt		軸向負載 Pax		軸側面壓力 P		輪轂側面壓 P'		聯結螺栓				質量 kg
	d	D	?	L₂	L	Lt	t₁	t₂	D₁	傳遞扭矩 Mt		軸向負載 Pax		軸側面壓力 P		輪轂側面壓 P'		個數	尺寸	緊固力矩　M_A
	d	D	?	L₂	L	Lt	t₁	t₂	D₁	N?m	kgf?m	kN	kgf	MPa	kgf/mm²	MPa	kgf/mm²	個數	尺寸	N?m	kgf?m
PL040X065AE	40	65	20.5	27.5	31.1	37.1	3.6	3	73	931	95	46.9	4790	217	22.1	104	10.6	10	M6×18	16.7	1.7	0.45
PL042X075AE	42	75	23.5	30.8	34.8	42.8	4.0	3	83	1640	167	78.1	7970	285	29.1	130	13.3	9	M8×22	40.2	4.1	0.76
PL045X075AE	45	75	23.5	30.8	34.8	42.8	4.0	3	83	1750	179	78.1	7970	266	27.1	130	13.3	9	M8×22	40.2	4.1	0.71
PL048X080AE	48	80	23.5	31.0	35.0	43.0	4.0	3	88	2060	210	86.8	8860	280	28.6	136	13.9	10	M8×22	40.2	4.1	0.81
PL050X080AE	50	80	23.5	31.0	35.0	43.0	4.0	3	88	2160	220	86.8	8860	270	27.5	136	13.9	10	M8×22	40.2	4.1	0.77
PL055X085AE	55	85	23.5	30.8	34.8	42.8	4.0	3	94	2350	240	86.8	8860	242	24.7	128	13.1	10	M8×22	40.2	4.1	0.84
PL060X090AE	60	90	23.5	30.8	34.8	42.8	4.0	3	99	2550	260	86.8	8860	219	22.3	122	12.4	10	M8×22	40.2	4.1	0.90
PL065X095AE	65	95	23.5	30.8	34.8	42.8	4.0	3	104	3330	340	104	10600	246	25.1	137	14.0	12	M8×22	40.2	4.1	0.96
PL070X110AE	70	110	28.0	36.5	41.0	51.0	4.5	4	120	4800	490	137	14000	247	25.2	132	13.5	10	M10×25	81.3	8.3	1.70
PL075X115AE	75	115	28.0	36.5	41.0	51.0	4.5	4	125	5100	520	137	14000	230	23.5	126	12.9	10	M10×25	81.3	8.3	1.79

型號	尺寸　mm									傳遞扭矩 Mt		軸向負載 Pax		軸側面壓力 P		輪轂側面壓 P'		聯結螺栓				質量 kg
	d	D	?	L₂	L	Lt	t₁	t₂	D₁	傳遞扭矩 Mt		軸向負載 Pax		軸側面壓力 P		輪轂側面壓 P'		個數	尺寸	緊固力矩　M_A
	d	D	?	L₂	L	Lt	t₁	t₂	D₁	N?m	kgf?m	kN	kgf	MPa	kgf/mm²	MPa	kgf/mm²	個數	尺寸	N?m	kgf?m
PL080X120AE	80	120	28	36.5	41	51	4.5	4	130	6570	670	165	16800	260	26.5	145	14.8	12	M10×25	81.3	8.3	1.89
PL085X125AE	85	125	28	36.5	41	51	4.5	4	135	6960	710	165	16800	244	24.9	139	14.2	12	M10×25	81.3	8.3	1.98
PL090X130AE	90	130	28	37.5	43	53	5.5	4	140	7450	760	165	16800	241	24.6	134	13.7	12	M10×25	81.3	8.3	2.15
PL095X135AE	95	135	28	37.5	43	53	5.5	4	145	9110	930	193	19700	267	27.2	151	15.4	14	M10×25	81.3	8.3	2.24
PL100X145AE	100	145	34	44.0	50	60	6.0	4	155	10300	1050	207	21100	218	22.2	123	12.6	15	M10×25	81.3	8.3	3.07
PL110X155AE	110	155	34	44.0	50	60	6.0	4	167	11400	1160	207	21100	198	20.2	116	11.8	15	M10×25	81.3	8.3	3.35
PL120X165AE	120	165	34	44.0	50	60	6.0	4	177	14900	1520	248	25300	218	22.2	130	13.3	18	M10×25	81.3	8.3	3.59
PL130X180AE	130	180	38	50.0	57	69	7.0	6	195	19600	2000	301	30700	214	21.8	129	13.2	15	M12×35	142	14.5	5.04
PL140X190AE	140	190	38	50.0	57	69	7.0	6	205	21100	2150	301	30700	198	20.2	123	12.6	15	M12×35	142	14.5	5.38
PL150X200AE	150	200	38	50.0	58	70	8.0	6	215	27000	2760	361	36800	221	22.6	140	14.3	18	M12×35	142	14.5	5.81
