產品中心

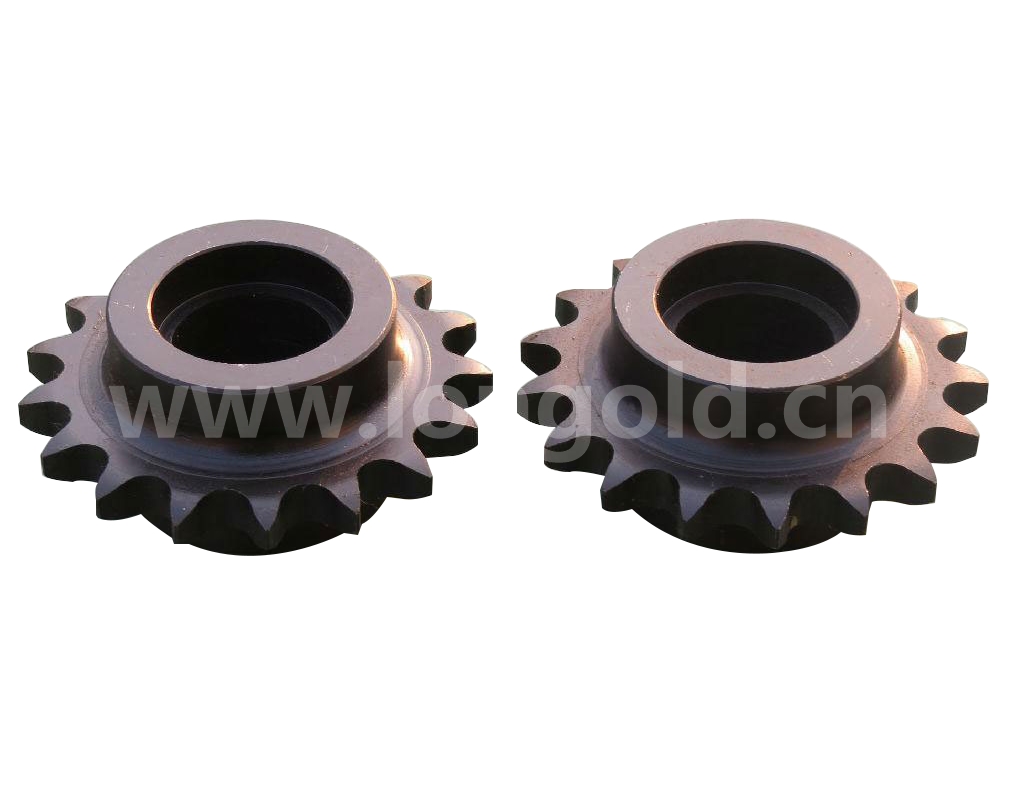

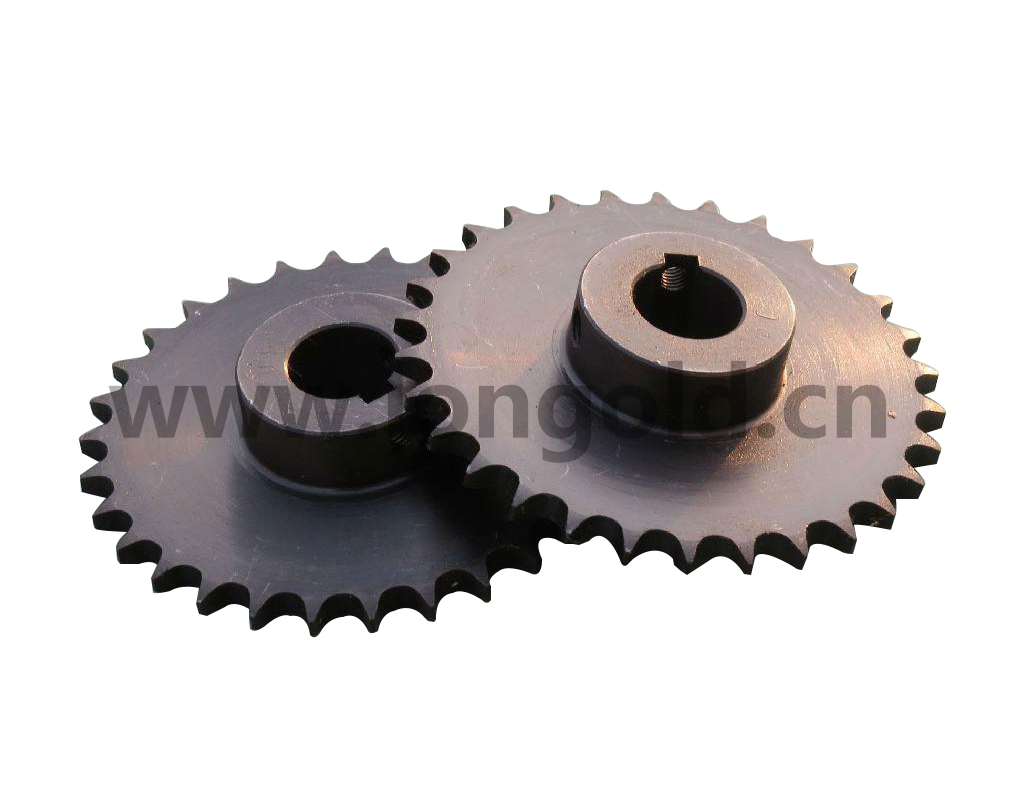

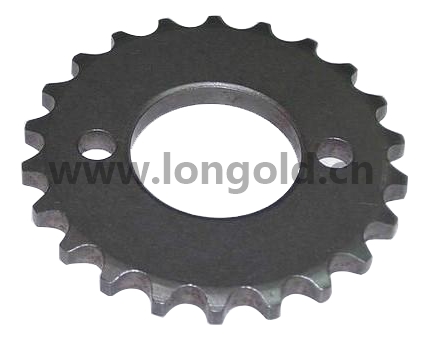

41-1單排鏈輪

41鏈條專用鏈輪，有多種齒形可供選擇。同時可根據客戶需求定制輪轂部分。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

◎ 材料的選用——大鏈輪和小鏈輪都采用優質碳素結構鋼進行沖壓成型。
◎ 加工與處理工藝——采用先進的銑齒加工工藝，使齒形更精確。鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，齒形硬度達68－72HRA以上，
使鏈輪的耐磨性顯著提高。表面進行了噴吵、電鍍處理。
◎ 產品系列——經濟實用的普通鏈輪和性能優越的精品鏈輪。
◎ 41-1鏈輪適與41（085）單排鏈條配合使用。

齒端規格

需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，以及SD類型的齒端部均實施硬化處理。◎ 齒端硬化規格

◎ 齒端無硬化處理規格

齒端不實施硬化處理。RS鏈輪大齒數范圍的齒端均為無硬化規格。

鏈輪的種類

H級別鏈條多列類型的齒幅與標準類型不同。* HB · HC為高強度傳動鏈HT，SUPER-H，Lambda高強度類型等H級別鏈條的多列用類型。

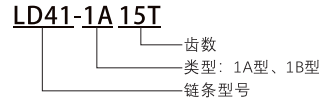

型號表示

傳動鏈輪的安裝要求和注意事項

◎ 正確選用鏈輪型號。安裝要求

◎ 檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。
◎ 按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。
◎ 裝上傳動鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

使用時的注意事項

◎ 從動鏈輪應有張緊裝置。
◎ 鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。
◎ 由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。
◎ 要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

訂購鏈輪時的注意事項

當滾子鏈條和鏈輪型號都不明確時

◎ 必須確認滾子鏈條的規格（強力型、材質等規格）。并向裝置的制造商確認。

◎ 滾子鏈條的鏈板上刻有滾子鏈條的尺寸、規格可供確認。

◎ 請測量滾子鏈條的節距、滾子直徑、內鏈節內寬、鏈板厚度。

◎ 電話或者郵件聯系我們的技術人員現場測量確認鏈條、鏈輪的規格。

41-1 1/2"X1/4"

輪齒參數		mm
節距	P	12.70
滾子直徑	R	7.72
齒寬	B1	5.76

41-1 鏈條專用鏈輪

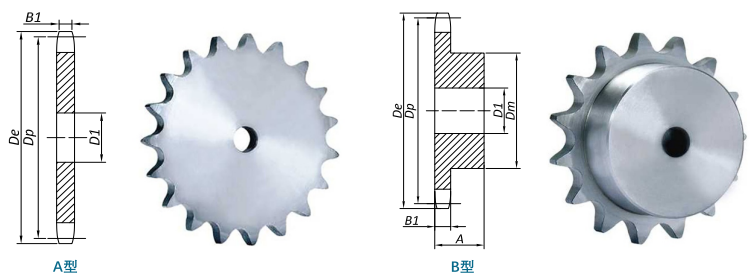

齒數	外圓直徑	節距圓直徑	規格	類型	軸孔徑	參考重量	規格	類型	軸孔徑D1		輪轂		參考重量
Z	De	Dp			D1	參考重量			Min	Max.	直徑Dm	長度A	參考重量
Z	mm	mm			mm	Kg			mm	mm	mm	mm	kg
6	29.72	25.40					LD41-1B 6T	1B	9.53	9.53	16.67	22.23	0.03
7	34.04	29.27					LD41-1B 7T	1B	9.53	9.53	19.05	22.23	0.05
8	38.35	33.19					LD41-1B 8T	1B	12.70	12.70	25.00	22.23	0.09
9	42.42	37.13					LD41-1B 9T	1B	12.70	15.88	28.58	22.23	0.09
10	46.74	41.10					LD41-1B 10T	1B	12.70	19.05	31.75	22.23	0.12
11	50.80	45.08					LD41-1B 11T	1B	12.70	22.23	36.51	22.23	0.16
12	55.12	49.07					LD41-1B 12T	1B	12.70	23.81	39.69	22.23	0.20
13	59.18	53.07					LD41-1B 13T	1B	12.70	25.40	39.69	22.23	0.23
14	63.25	57.07					LD41-1B 14T	1B	12.70	31.75	44.45	22.23	0.26
15	67.31	61.08	LD41-1A 15T	1A	15.88	0.13	LD41-1B 15T	1B	12.70	33.34	48.42	22.23	0.33
16	71.37	65.10	LD41-1A 16T	1A	15.88	0.15	LD41-1B 16T	1B	15.88	34.93	52.39	22.23	0.41
17	75.69	69.12	LD41-1A 17T	1A	15.88	0.16	LD41-1B 17T	1B	15.88	38.10	56.75	25.40	0.49
18	79.76	73.14	LD41-1A 18T	1A	15.88	0.20	LD41-1B 18T	1B	15.88	41.28	60.33	25.40	0.57
19	83.82	77.16	LD41-1A 19T	1A	15.88	0.21	LD41-1B 19T	1B	15.88	44.45	62.71	25.40	0.68
20	87.88	81.18	LD41-1A 20T	1A	15.88	0.24	LD41-1B 20T	1B	15.88	47.63	69.85	25.40	0.74
21	91.95	85.21	LD41-1A 21T	1A	15.88	0.27	LD41-1B 21T	1B	15.88	47.63	73.03	25.40	0.82
22	96.01	89.24	LD41-1A 22T	1A	15.88	0.30	LD41-1B 22T	1B	15.88	50.80	76.20	25.40	0.88
23	100.08	93.27	LD41-1A 23T	1A	15.88	0.33	LD41-1B 23T	1B	15.88	57.15	80.96	25.40	1.02
24	104.14	97.30	LD41-1A 24T	1A	15.88	0.37	LD41-1B 24T	1B	15.88	57.15	82.55	25.40	1.06
25	108.20	101.33	LD41-1A 25T	1A	15.88	0.40	LD41-1B 25T	1B	15.88	57.15	82.55	25.40	1.12
26	112.27	105.36	LD41-1A 26T	1A	15.88	0.43	LD41-1B 26T	1B	15.88	57.15	82.55	25.40	1.13
27	116.33	109.40	LD41-1A 27T	1A	15.88	0.45	LD41-1B 27T	1B	15.88	57.15	82.55	25.40	1.16
28	120.40	113.43	LD41-1A 28T	1A	15.88	0.49	LD41-1B 28T	1B	15.88	57.15	82.55	25.40	1.20
30	128.52	121.50	LD41-1A 30T	1A	15.08	0.54	LD41-1B 30T	1B	19.05	57.15	82.55	25.40	1.27
32	136.65	129.57	LD41-1A 32T	1A	15.08	0.65	LD41-1B 32T	1B	19.05	57.15	82.55	25.40	1.34
35	148.84	141.68	LD41-1A 35T	1A	15.08	0.77	LD41-1B 35T	1B	19.05	60.33	82.55	25.40	1.42
36	152.91	145.72	LD41-1A 36T	1A	15.08	0.83	LD41-1B 36T	1B	19.05	60.33	82.55	25.40	1.51
40	168.91	161.87	LD41-1A 40T	1A	18.26	1.01	LD41-1B 40T	1B	19.05	60.33	82.55	26.99	1.84
42	177.04	169.94	LD41-1A 42T	1A	18.26	1.13	LD41-1B 42T	1B	19.05	60.33	88.90	26.99	1.86
45	189.23	182.06	LD41-1A 45T	1A	18.26	1.14	LD41-1B 45T	1B	19.05	60.33	88.90	26.99	1.90
48	201.42	194.18	LD41-1A 48T	1A	18.26	1.32	LD41-1B 48T	1B	19.05	60.33	88.90	26.99	2.23
54	225.81	218.42	LD41-1A 54T	1A	18.26	1.61	LD41-1B 54T	1B	19.05	60.33	88.90	26.99	2.58
60	249.94	242.66	LD41-1A 60T	1A	18.26	2.09	LD41-1B 60T	1B	19.05	60.33	88.90	26.99	3.08
70	290.32	283.07	LD41-1A 70T	1A	18.26	2.82	LD41-1B 70T	1B	19.05	69.85	101.60	30.16	4.33
72	298.45	291.15	LD41-1A 72T	1A	18.26	2.87	LD41-1B 72T	1B	19.05	69.85	101.60	30.16	4.37
80	330.96	323.49	LD41-1A 80T	1A	18.26	3.84	LD41-1B 80T	1B	19.05	69.85	101.60	30.16	5.23
84	346.96	339.65	LD41-1A 84T	1A	18.26	4.14	LD41-1B 84T	1B	19.05	69.85	101.60	30.16	5.53
96	395.48	388.15	LD41-1A 96T	1A	23.81	5.37	LD41-1B 96T	1B	25.40	69.85	101.60	30.16	6.74
112	460.25	452.82	LD41-1A 112T	1A	23.81	7.19	LD41-1B 112T	1B	25.40	69.85	101.60	30.16	8.69

注：1.黃色填充部分的型號在輪轂外側部位有凹槽。

2.表中列出的最大軸孔徑（即D1max）可容納標準鍵槽和鍵槽上的固定螺栓。孔徑值介于D1min-D1max之間的孔可能沒有鍵槽或者有淺鍵槽。

請根據一般機械設計確定孔徑大小。

3.關于標準規格上未實施齒頂硬化的品種，也可對其做齒頂硬化處理，如有需要，請特別注明或者聯系隆德技術人員。
