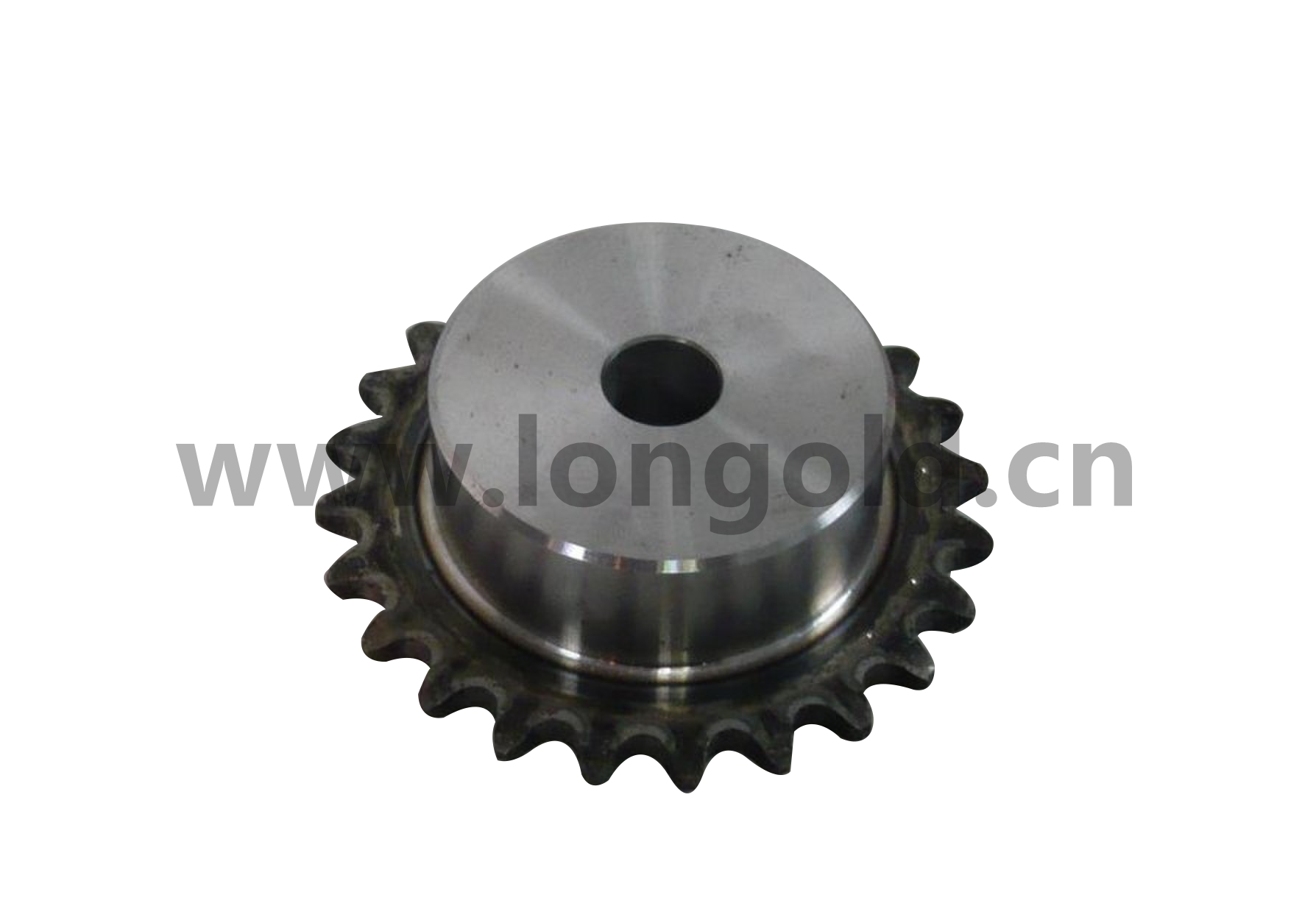

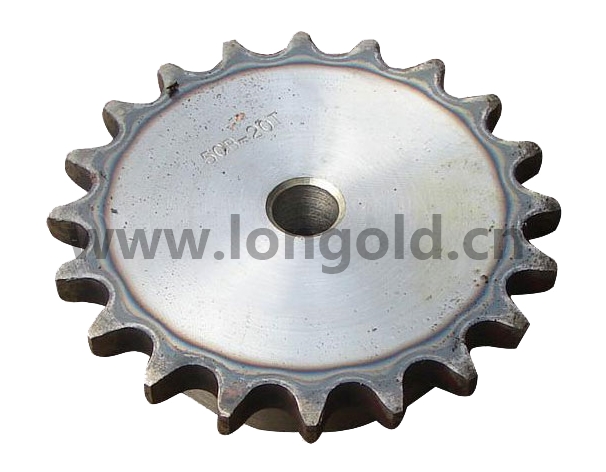

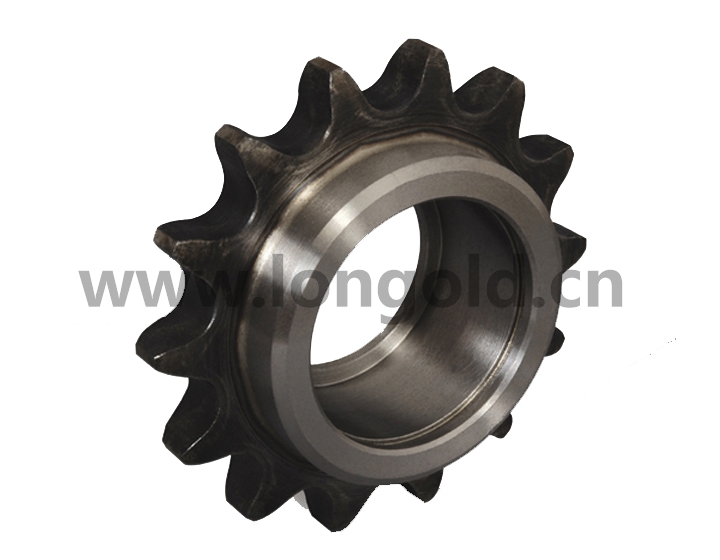

50-1單排鏈輪

鏈輪分為主動鏈輪和從動鏈輪，主動鏈輪通過花鍵的形式裝在電機輸出軸上，通過鏈條將動力傳遞給從動輪，一般主動鏈輪比從動鏈輪要小，可起到降速增扭的效果。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

◎ 材料的選用——大鏈輪和小鏈輪都采用優質碳素結構鋼進行沖壓成型。

◎ 加工與處理工藝——采用先進的銑齒加工工藝，使齒形更精確。鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，齒形硬度達68－72HRA以上，
使鏈輪的耐磨性顯著提高。表面進行了噴吵、電鍍處理。
◎ 產品系列——經濟實用的普通鏈輪和性能優越的精品鏈輪。
◎ 50-1鏈輪適與50（10A）單排鏈條配合使用。

齒端規格

需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，以及SD類型的齒端部均實施硬化處理。◎ 齒端硬化規格

◎ 齒端無硬化處理規格

齒端不實施硬化處理。RS鏈輪大齒數范圍的齒端均為無硬化規格。

鏈輪的種類

* HB · HC為高強度傳動鏈HT，SUPER-H，Lambda高強度類型等H級別鏈條的多列用類型。

H級別鏈條多列類型的齒幅與標準類型不同。

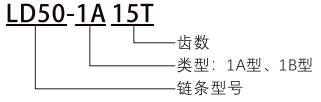

型號表示

傳動鏈輪的安裝要求和注意事項

◎ 正確選用鏈輪型號。安裝要求

◎ 檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。
◎ 按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。
◎ 裝上傳動鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

使用時的注意事項

◎ 從動鏈輪應有張緊裝置。
◎ 鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。
◎ 由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。
◎ 要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

訂購鏈輪時的注意事項

當滾子鏈條和鏈輪型號都不明確時

◎ 必須確認滾子鏈條的規格（強力型、材質等規格）。并向裝置的制造商確認。

◎ 滾子鏈條的鏈板上刻有滾子鏈條的尺寸、規格可供確認。

◎ 請測量滾子鏈條的節距、滾子直徑、內鏈節內寬、鏈板厚度。

◎ 電話或者郵件聯系我們的技術人員現場測量確認鏈條、鏈輪的規格。

輪齒參數		mm
節距	P	15.875
齒厚	B1	8.71
滾子直徑	R	10.16

50-1 鏈條用鏈輪

齒數	外圓直徑	節距圓直徑	規格	類型	軸孔徑	參考重量	規格	類型	軸孔徑D1		輪轂		參考重量
Z	De	Dp			D1	參考重量			Min	Max.	直徑Dm	長度A	參考重量
Z	mm	mm			mm	Kg			mm	mm	mm	mm	kg
8	47.75	41.48					LD50-1B 8T	1B	15.88	15.88	28.58	25.40	0.11
9	53.09	46.42					LD50-1B 9T	1B	15.88	19.05	34.93	25.40	0.16
10	58.42	51.37					LD50-1B 10T	1B	15.88	22.23	39.69	25.40	0.22
11	63.50	56.35					LD50-1B 11T	1B	15.88	25.40	44.45	25.40	0.29
12	68.83	61.34	LD50-1A 12T	1A	15.88	0.15	LD50-1B 12T	1B	15.88	31.75	50.40	25.40	0.38
13	73.91	66.33	LD50-1A 13T	1A	15.88	0.19	LD50-1B 13T	1B	15.88	33.34	47.63	25.40	0.40
14	78.99	71.34	LD50-1A 14T	1A	15.88	0.23	LD50-1B 14T	1B	15.88	36.51	53.98	25.40	0.51
15	84.33	76.35	LD50-1A 15T	1A	15.88	0.24	LD50-1B 15T	1B	15.88	38.10	60.33	25.40	0.61
16	89.41	81.37	LD50-1A 16T	1A	15.88	0.31	LD50-1B 16T	1B	15.88	44.45	63.50	25.40	0.68
17	94.49	86.39	LD50-1A 17T	1A	15.88	0.34	LD50-1B 17T	1B	15.88	47.63	68.26	25.40	0.79
18	99.57	91.42	LD50-1A 18T	1A	15.88	0.39	LD50-1B 18T	1B	15.88	47.63	73.03	25.40	0.91
19	104.65	96.45	LD50-1A 19T	1A	15.88	0.43	LD50-1B 19T	1B	15.88	50.80	76.20	25.40	1.01
20	109.73	101.48	LD50-1A 20T	1A	19.05	0.48	LD50-1B 20T	1B	19.05	50.80	76.20	25.40	1.03
21	114.81	106.51	LD50-1A 21T	1A	19.05	0.51	LD50-1B 21T	1B	19.05	50.80	76.20	25.40	1.09
22	119.89	111.55	LD50-1A 22T	1A	19.05	0.59	LD50-1B 22T	1B	19.05	50.80	76.20	25.40	1.16
23	124.97	116.59	LD50-1A 23T	1A	19.05	0.65	LD50-1B 23T	1B	19.05	50.80	76.20	25.40	1.21
24	130.05	121.62	LD50-1A 24T	1A	18.26	0.68	LD50-1B 24T	1B	19.05	50.80	76.20	31.75	1.50
25	135.13	126.66	LD50-1A 25T	1A	18.26	0.73	LD50-1B 25T	1B	19.05	50.80	76.20	31.75	1.54
26	140.21	131.70	LD50-1A 26T	1A	18.26	0.78	LD50-1B 26T	1B	19.05	50.80	76.20	31.75	1.56
27	145.29	136.74	LD50-1A 27T	1A	18.26	0.89	LD50-1B 27T	1B	19.05	50.80	76.20	31.75	1.70
28	150.37	141.79	LD50-1A 28T	1A	18.26	0.93	LD50-1B 28T	1B	19.05	50.80	76.20	31.75	1.72
29	155.45	146.83	LD50-1A 29T	1A	18.26	1.07	LD50-1B 29T	1B	19.05	50.80	76.20	31.75	1.84
30	160.53	151.87	LD50-1A 30T	1A	18.26	1.15	LD50-1B 30T	1B	19.05	57.15	82.55	31.75	2.07
31	165.61	156.92	LD50-1A 31T	1A	18.26	1.27	LD50-1B 31T	1B	19.05	57.15	82.55	31.75	2.15
32	170.69	161.96	LD50-1A 32T	1A	18.26	1.32	LD50-1B 32T	1B	19.05	57.15	82.55	31.75	2.25
33	175.77	167.01	LD50-1A 33T	1A	18.26	1.42	LD50-1B 33T	1B	19.05	57.15	82.55	31.75	2.36
34	180.85	172.05	LD50-1A 34T	1A	18.26	1.45	LD50-1B 34T	1B	19.05	57.15	82.55	31.75	2.41
35	185.93	177.10	LD50-1A 35T	1A	18.26	1.52	LD50-1B 35T	1B	19.05	57.15	82.55	31.75	2.47
36	191.01	182.15	LD50-1A 36T	1A	18.26	1.73	LD50-1B 36T	1B	19.05	57.15	82.55	31.75	2.56
37	196.09	187.19	LD50-1A 37T	1A	18.26	1.81	LD50-1B 37T	1B	19.05	57.15	82.55	31.75	2.68
38	201.17	192.24	LD50-1A 38T	1A	18.26	1.88	LD50-1B 38T	1B	19.05	57.15	82.55	31.75	2.76
39	206.25	197.29	LD50-1A 39T	1A	18.26	2.00	LD50-1B 39T	1B	19.05	57.15	82.55	31.75	2.86
40	211.33	202.33	LD50-1A 40T	1A	18.26	2.02	LD50-1B 40T	1B	19.05	57.15	82.55	31.75	2.95
41	216.41	207.38	LD50-1A 41T	1A	18.26	2.20	LD50-1B 41T	1B	19.05	57.15	82.55	31.75	3.01
42	221.49	212.43	LD50-1A 42T	1A	18.26	2.25	LD50-1B 42T	1B	19.05	57.15	82.55	31.75	3.16
43	226.31	217.48	LD50-1A 43T	1A	18.26	2.38	LD50-1B 43T	1B	19.05	57.15	82.55	31.75	3.20
44	231.39	222.53	LD50-1A 44T	1A	18.26	2.46	LD50-1B 44T	1B	19.05	57.15	82.55	31.75	3.44
45	236.47	227.58	LD50-1A 45T	1A	18.26	2.69	LD50-1B 45T	1B	19.05	63.50	95.25	31.75	3.89
46	241.55	232.63	LD50-1A 46T	1A	23.81	2.91	LD50-1B 46T	1B	19.05	63.50	95.25	31.75	3.73
47	246.63	237.68	LD50-1A 47T	1A	23.81	2.95	LD50-1B 47T	1B	19.05	63.50	95.25	31.75	3.85
48	251.71	242.73	LD50-1A 48T	1A	23.81	2.98	LD50-1B 48T	1B	25.40	63.50	95.25	31.75	4.21
49	256.79	247.78	LD50-1A 49T	1A	23.81	3.20	LD50-1B 49T	1B	25.40	63.50	95.25	31.75	4.18
50	261.87	252.82	LD50-1A 50T	1A	23.81	3.22	LD50-1B 50T	1B	25.40	63.50	95.25	31.75	4.48
51	266.95	257.87	LD50-1A 51T	1A	23.81	3.32	LD50-1B 51T	1B	25.40	63.50	95.25	31.75	4.40
52	272.03	262.92	LD50-1A 52T	1A	23.81	3.62	LD50-1B 52T	1B	25.40	63.50	95.25	31.75	4.64
53	277.11	267.97	LD50-1A 53T	1A	23.81	3.67	LD50-1B 53T	1B	25.40	63.50	95.25	31.75	4.75
54	282.19	273.03	LD50-1A 54T	1A	23.81	3.76	LD50-1B 54T	1B	25.40	63.50	95.25	31.75	4.99
55	287.27	278.08	LD50-1A 55T	1A	23.81	3.88	LD50-1B 55T	1B	25.40	63.50	95.25	31.75	4.96
56	292.10	283.13	LD50-1A 56T	1A	23.81	4.04	LD50-1B 56T	1B	25.40	63.50	95.25	31.75	5.22
57	297.18	288.18	LD50-1A 57T	1A	23.81	4.25	LD50-1B 57T	1B	25.40	63.50	95.25	31.75	5.44
58	302.26	293.23	LD50-1A 58T	1A	23.81	4.67	LD50-1B 58T	1B	25.40	63.50	95.25	31.75	5.36
59	307.34	298.28	LD50-1A 59T	1A	23.81	4.76	LD50-1B 59T	1B	25.40	63.50	95.25	31.75	5.59
60	312.42	303.33	LD50-1A 60T	1A	23.81	4.90	LD50-1B 60T	1B	25.40	63.50	95.25	31.75	5.90
70	362.97	353.84	LD50-1A 70T	1A	23.81	6.35	LD50-1B 70T	1B	25.40	63.50	95.25	44.45	8.24
72	373.13	363.94	LD50-1A 72T	1A	23.81	6.91	LD50-1B 72T	1B	25.40	63.50	95.25	44.45	8.84
76	393.19	384.15	LD50-1A 76T	1A	23.81	9.20	LD50-1B 76T	1B	25.40	63.50	95.25	44.45	9.53
80	413.51	404.36	LD50-1A 80T	1A	23.81	9.53	LD50-1B 80T	1B	25.40	69.85	107.95	44.45	11.22
84	433.83	424.57	LD50-1A 84T	1A	23.81	10.02	LD50-1B 84T	1B	25.40	69.85	107.95	44.45	11.57
95	489.46	480.14	LD50-1A 95T	1A	23.81	12.25	LD50-1B 95T	1B	25.40	69.85	107.95	44.45	14.52
96	494.54	485.19	LD50-1A 96T	1A	23.81	12.43	LD50-1B 96T	1B	25.40	69.85	107.95	44.45	14.93
112	575.31	566.03	LD501-1A 112T	1A	23.81	17.10	LD50-1B 112T	1B	25.40	69.85	107.95	44.45	19.05

注：1.黃色填充部分的型號在輪轂外側部位有凹槽。

2.表中列出的最大軸孔徑（即D1max）可容納標準鍵槽和鍵槽上的固定螺栓?？讖街到橛贒1min-D1max之間的孔可能沒有鍵槽或者有淺鍵槽。

請根據一般機械設計確定孔徑大小。

3.關于標準規格上未實施齒頂硬化的品種，也可對其做齒頂硬化處理，如有需要，請?zhí)貏e注明或者聯系隆德技術人員。
