產品中心

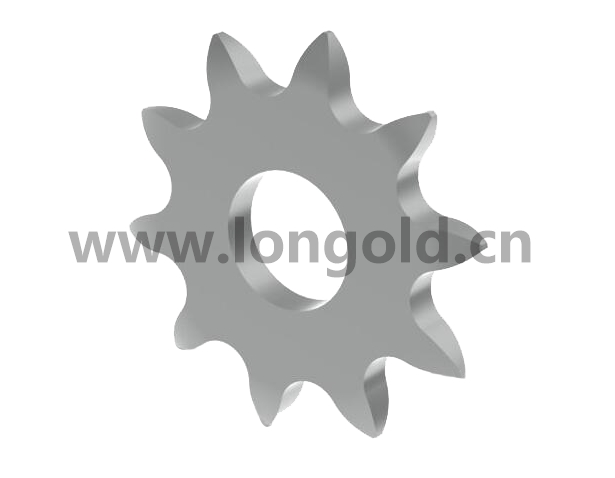

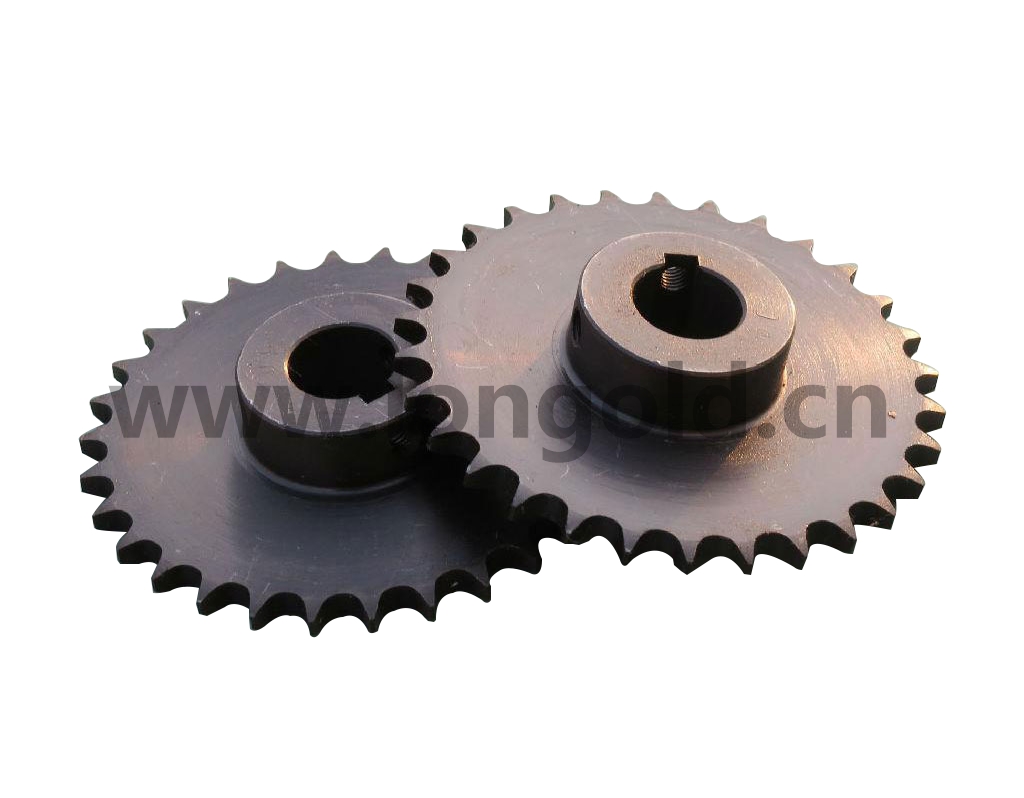

60-1單排鏈輪

鏈輪分為主動鏈輪和從動鏈輪，主動鏈輪通過花鍵的形式裝在電機輸出軸上，通過鏈條將動力傳遞給從動輪，一般主動鏈輪比從動鏈輪要小，可起到降速增扭的效果。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

◎ 材料的選用——大鏈輪和小鏈輪都采用優質碳素結構鋼進行沖壓成型。
◎ 加工與處理工藝——采用先進的銑齒加工工藝，使齒形更精確。鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，齒形硬度達68－72HRA以上，
使鏈輪的耐磨性顯著提高。表面進行了噴吵、電鍍處理。
◎ 產品系列——經濟實用的普通鏈輪和性能優越的精品鏈輪。
◎ 60-1鏈輪適與60（12A）單排鏈條配合使用。

齒端規格

需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，以及SD類型的齒端部均實施硬化處理。◎ 齒端硬化規格

◎ 齒端無硬化處理規格

齒端不實施硬化處理。RS鏈輪大齒數范圍的齒端均為無硬化規格。

鏈輪的種類

H級別鏈條多列類型的齒幅與標準類型不同。* HB · HC為高強度傳動鏈HT，SUPER-H，Lambda高強度類型等H級別鏈條的多列用類型。

型號表示

（1）S系列

（2）鏈條節距19.05mm

（3）輪轂形狀，單側帶凸臺

（4）齒數

傳動鏈輪的安裝要求和注意事項

安裝要求

◎ 正確選用鏈輪型號。
◎ 檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。
◎ 按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。
◎ 裝上傳動鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

使用時的注意事項

◎ 從動鏈輪應有張緊裝置。
◎ 鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。
◎ 由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。
◎ 要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

訂購鏈輪時的注意事項

當滾子鏈條和鏈輪型號都不明確時

◎ 必須確認滾子鏈條的規格（強力型、材質等規格）。并向裝置的制造商確認。

◎ 滾子鏈條的鏈板上刻有滾子鏈條的尺寸、規格可供確認。

◎ 請測量滾子鏈條的節距、滾子直徑、內鏈節內寬、鏈板厚度。

◎ 電話或者郵件聯系我們的技術人員現場測量確認鏈條、鏈輪的規格。

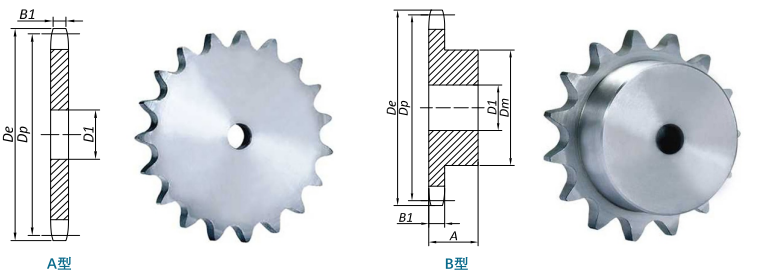

60-1 鏈條用鏈輪

齒數	外圓直徑	節距圓直徑	規格	類型	軸孔徑	參考重量	規格	類型	軸孔徑D1		輪轂		參考重量
Z	De	Dp			D1	參考重量			Min	Max.	直徑Dm	長度A	參考重量
Z	mm	mm			mm	kg			mm	mm	mm	mm	kg
8	57.40	49.78					LD60-1B 8T	1B	15.88	15.88	37.31	31.75	0.24
9	63.75	55.70					LD60-1B 9T	1B	19.05	22.23	39.69	31.75	0.29
10	70.10	61.65	LD60-1A 10T	1A	19.05	0.20	LD60-1B 10T	1B	19.05	28.58	49.21	31.75	0.45
11	76.20	67.62	LD60-1A 11T	1A	19.05	0.24	LD60-1B 11T	1B	19.05	33.34	52.39	31.75	0.53
12	82.55	73.60	LD60-1A 12T	1A	19.05	0.31	LD60-1B 12T	1B	19.05	34.93	60.33	31.75	0.67
13	88.65	79.60	LD60-1A 13T	1A	19.05	0.36	LD60-1B 13T	1B	19.05	38.10	59.53	31.75	0.75
14	95.00	85.61	LD60-1A 14T	1A	19.05	0.43	LD60-1B 14T	1B	19.05	44.45	65.09	31.75	0.91
15	101.09	91.63	LD60-1A 15T	1A	19.05	0.49	LD60-1B 15T	1B	19.05	47.63	73.03	31.75	1.14
16	107.19	97.65	LD60-1A 16T	1A	19.05	0.56	LD60-1B 16T	1B	19.05	50.80	77.79	31.75	1.27
17	113.28	103.67	LD60-1A 17T	1A	19.05	0.65	LD60-1B 17T	1B	19.05	57.15	82.55	31.75	1.46
18	119.38	109.70	LD60-1A 18T	1A	19.05	0.73	LD60-1B 18T	1B	19.05	60.33	88.90	31.75	1.69
19	125.73	115.74	LD60-1A 19T	1A	19.05	0.83	LD60-1B 19T	1B	19.05	60.33	88.90	31.75	1.78
20	131.83	121.78	LD60-1A 20T	1A	19.05	0.96	LD60-1B 20T	1B	19.05	66.68	98.43	31.75	2.10
21	137.92	127.82	LD60-1A 21T	1A	19.05	1.03	LD60-1B 21T	1B	19.05	69.85	101.60	31.75	2.27
22	144.02	133.86	LD60-1A 22T	1A	19.05	1.12	LD60-1B 22T	1B	19.05	69.85	101.60	31.75	2.38
23	150.11	139.90	LD60-1A 23T	1A	19.05	1.22	LD60-1B 23T	1B	19.05	69.85	101.60	31.75	2.49
24	156.21	145.95	LD60-1A 24T	1A	18.26	1.36	LD60-1B 24T	1B	19.05	69.85	101.60	31.75	2.62
25	162.31	151.99	LD60-1A 25T	1A	18.26	1.52	LD60-1B 25T	1B	19.05	69.85	101.60	31.75	2.78
26	168.40	158.04	LD60-1A 26T	1A	18.26	1.61	LD60-1B 26T	1B	19.05	69.85	101.60	31.75	2.89
27	174.50	164.09	LD60-1A 27T	1A	18.26	1.80	LD60-1B 27T	1B	19.05	69.85	101.60	31.75	3.05
28	180.59	170.14	LD60-1A 28T	1A	18.26	1.88	LD60-1B 28T	1B	19.05	69.85	101.60	31.75	3.12
29	186.69	176.19	LD60-1A 29T	1A	18.26	2.00	LD60-1B 29T	1B	19.05	69.85	101.60	31.75	3.30
30	192.79	182.25	LD60-1A 30T	1A	18.26	2.17	LD60-1B 30T	1B	19.05	69.85	101.60	31.75	3.44
31	198.88	188.30	LD60-1A 31T	1A	18.26	2.38	LD60-1B 31T	1B	19.05	69.85	101.60	31.75	3.50
32	204.98	194.35	LD60-1A 32T	1A	18.26	2.50	LD60-1B 32T	1B	19.05	69.85	101.60	31.75	3.75
33	210.82	200.41	LD60-1A 33T	1A	23.81	2.66	LD60-1B 33T	1B	25.40	69.85	101.60	31.75	3.82
34	216.92	206.46	LD60-1A 34T	1A	23.81	2.79	LD60-1B 34T	1B	25.40	69.85	101.60	31.75	3.99
35	223.01	212.52	LD60-1A 35T	1A	23.81	3.08	LD60-1B 35T	1B	25.40	69.85	101.60	31.75	4.10
36	229.11	218.57	LD60-1A 36T	1A	23.81	3.09	LD60-1B 36T	1B	25.40	69.85	101.60	31.75	4.35
37	235.20	224.63	LD60-1A 37T	1A	23.81	3.41	LD60-1B 37T	1B	25.40	69.85	101.60	31.75	4.64
38	241.30	230.69	LD60-1A 38T	1A	23.81	3.56	LD60-1B 38T	1B	25.40	69.85	107.95	31.75	4.92
39	240.54	236.74	LD60-1A 39T	1A	23.81	3.76	LD60-1B 39T	1B	25.40	69.85	107.95	31.75	5.15
40	253.49	242.80	LD60-1A 40T	1A	23.81	3.88	LD60-1B 40T	1B	25.40	69.85	107.95	31.75	5.22
41	259.59	248.86	LD60-1A 41T	1A	23.81	4.13	LD60-1B 41T	1B	25.40	69.85	107.95	31.75	5.51
42	265.68	254.92	LD60-1A 42T	1A	23.81	4.46	LD60-1B 42T	1B	25.40	69.85	107.95	31.75	5.78
43	271.78	260.98	LD60-1A 43T	1A	23.81	4.42	LD60-1B 43T	1B	25.40	69.85	107.95	31.75	5.90
44	277.88	267.03	LD60-1A 44T	1A	23.81	4.88	LD60-1B 44T	1B	23.81	69.85	107.95	31.75	6.30
45	283.97	273.09	LD60-1A 45T	1A	23.81	5.03	LD60-1B 45T	1B	23.81	69.85	107.95	31.75	6.34
46	290.07	279.15	LD60-1A 46T	1A	23.81	5.22	LD60-1B 46T	1B	23.81	69.85	107.95	31.75	6.62
47	295.91	285.21	LD60-1A 47T	1A	23.81	5.59	LD60-1B 47T	1B	23.81	69.85	107.95	31.75	6.80
48	302.01	291.27	LD60-1A 48T	1A	23.81	5.63	LD60-1B 48T	1B	23.81	69.85	107.95	31.75	7.18
49	308.10	297.33	LD60-1A 49T	1A	23.81	5.86	LD60-1B 49T	1B	23.81	69.85	107.95	31.75	7.21
50	314.20	303.39	LD60-1A 50T	1A	23.81	6.34	LD60-1B 50T	1B	23.81	69.85	107.95	31.75	8.01
51	320.29	309.45	LD60-1A 51T	1A	23.81	6.61	LD60-1B 51T	1B	23.81	69.85	107.95	31.75	7.70
52	326.39	315.51	LD60-1A 52T	1A	23.81	6.62	LD60-1B 52T	1B	23.81	69.85	107.95	31.75	8.13
53	332.49	321.57	LD60-1A 53T	1A	23.81	7.19	LD60-1B 53T	1B	23.81	69.85	107.95	31.75	8.16
54	338.58	327.63	LD60-1A 54T	1A	23.81	7.22	LD60-1B 54T	1B	23.81	69.85	107.95	44.45	9.80
55	344.68	333.69	LD60-1A 55T	1A	31.75	7.69	LD60-1B 55T	1B	31.75	69.85	107.95	44.45	9.59
56	350.77	339.75	LD60-1A 56T	1A	31.75	7.98	LD60-1B 56T	1B	31.75	69.85	107.95	44.45	9.92
57	356.62	345.81	LD60-1A 57T	1A	31.75	7.99	LD60-1B 57T	1B	31.75	69.85	107.95	44.45	10.10
58	362.71	351.87	LD60-1A 58T	1A	31.75	8.62	LD60-1B 58T	1B	31.75	69.85	107.95	44.45	10.34
59	368.81	357.93	LD60-1A 59T	1A	31.75	8.71	LD60-1B 59T	1B	31.75	69.85	107.95	44.45	10.82
60	374.90	363.99	LD60-1A 60T	1A	31.75	9.08	LD60-1B 60T	1B	31.75	69.85	107.95	44.45	11.44
64	399.29	388.24	LD60-1A 64T	1A	31.75	10.43	LD60-1B 64T	1B	31.75	69.85	107.95	44.45	12.43
65	405.38	394.30	LD60-1A 65T	1A	31.75	10.54	LD60-1B 65T	1B	31.75	69.85	107.95	44.45	13.12
66	411.22	400.36	LD60-1A 66T	1A	31.75	11.08
68	423.42	412.49	LD60-1A 68T	1A	31.75	11.58	LD60-1B 68T	1B	31.75	69.85	107.95	44.45	13.78
70	435.61	424.61	LD60-1A 70T	1A	31.75	12.34	LD60-1B 70T	1B	31.75	69.85	107.95	44.45	14.51
72	447.80	436.73	LD60-1A 72T	1A	31.75	13.11	LD60-1B 72T	1B	31.75	69.85	107.95	50.80	15.50
76	471.93	460.98	LD60-1A 76T	1A	31.75	14.67	LD60-1B 76T	1B	31.75	69.85	107.95	50.80	17.26
80	496.32	485.23	LD60-1A 80T	1A	31.75	20.64	LD60-1B 80T	1B	31.75	69.85	107.95	50.80	19.00
84	520.45	509.48	LD60-1A 84T	1A	31.75	18.23	LD60-1B 84T	1B	31.75	82.55	120.65	50.80	21.07
90	557.02	545.85	LD60-1A 90T	1A	31.75	19.70	LD60-1B 90T	1B	31.75	84.14	127.00	57.15	28.67
96	593.34	582.23	LD60-1A 96T	1A	31.75	23.60	LD60-1B 96T	1B	31.75	95.25	139.70	57.15	28.61
112	690.37	679.24	LD60-1A 112T	1A	31.75	32.11	LD60-1B 112T	1B	31.75	95.25	139.70	57.15	37.10

注：1.黃色填充部分的型號在輪轂外側部位有凹槽。

2.表中列出的最大軸孔徑（即D1max）可容納標準鍵槽和鍵槽上的固定螺栓。孔徑值介于D1min-D1max之間的孔可能沒有鍵槽或者有淺鍵槽。

請根據一般機械設計確定孔徑大小。

3.關于標準規格上未實施齒頂硬化的品種，也可對其做齒頂硬化處理，如有需要，請特別注明或者聯系隆德技術人員。
