80-1單排鏈輪

鏈輪分為主動鏈輪和從動鏈輪，主動鏈輪通過花鍵的形式裝在電機輸出軸上，通過鏈條將動力傳遞給從動輪，一般主動鏈輪比從動鏈輪要小，可起到降速增扭的效果。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

◎ 材料的選用——大鏈輪和小鏈輪都采用優質碳素結構鋼進行沖壓成型。
◎ 加工與處理工藝——采用先進的銑齒加工工藝，使齒形更精確。鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，齒形硬度達68－72HRA以上，
使鏈輪的耐磨性顯著提高。表面進行了噴吵、電鍍處理。
◎ 產品系列——經濟實用的普通鏈輪和性能優越的精品鏈輪。
◎ 80-1鏈輪適與80（16A）單排鏈條配合使用。

齒端規格

需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，以及SD類型的齒端部均實施硬化處理。◎ 齒端硬化規格

◎ 齒端無硬化處理規格

齒端不實施硬化處理。RS鏈輪大齒數范圍的齒端均為無硬化規格。

鏈輪的種類

* HB · HC為高強度傳動鏈HT，SUPER-H，Lambda高強度類型等H級別鏈條的多列用類型。

H級別鏈條多列類型的齒幅與標準類型不同。

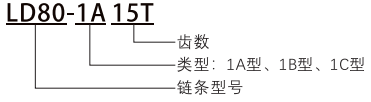

型號表示

傳動鏈輪的安裝要求和注意事項

◎ 正確選用鏈輪型號。安裝要求

◎ 檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。
◎ 按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。
◎ 裝上傳動鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

使用時的注意事項

◎ 從動鏈輪應有張緊裝置。
◎ 鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。
◎ 由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。
◎ 要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

訂購鏈輪時的注意事項

當滾子鏈條和鏈輪型號都不明確時

◎ 必須確認滾子鏈條的規格（強力型、材質等規格）。并向裝置的制造商確認。

◎ 滾子鏈條的鏈板上刻有滾子鏈條的尺寸、規格可供確認。

◎ 請測量滾子鏈條的節距、滾子直徑、內鏈節內寬、鏈板厚度。

◎ 電話或者郵件聯系我們的技術人員現場測量確認鏈條、鏈輪的規格。

80-1 1"X5/8" B1=0.575”

輪齒參數		mm
節距	P	25.40
齒厚	B1	14.61
滾子直徑	R	15.88

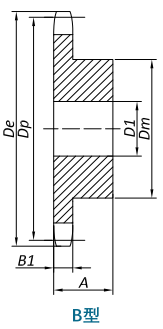

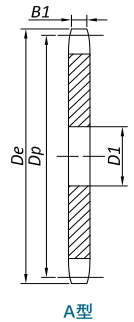

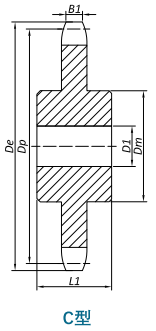

80-1 鏈條用鏈輪

齒數	外圓直徑	節距圓直徑	規格	類型	軸孔徑	參考重量	規格	類型	軸孔徑D1		輪轂		參考重量
Z	De	Dp			D1	參考重量			Min	Max.	直徑Dm	長度A	參考重量
Z	mm	mm			mm	Kg			mm	mm	mm	mm	kg
8	76.45	66.37					LD80-1B 8T	1B	25.40	25.40	49.21	41.28	0.64
9	85.09	74.26	LD80-1A 9T	1A	23.81	0.36	LD80-1B 9T	1B	25.40	33.34	57.15	41.28	0.73
10	93.47	82.20	LD80-1A 10T	1A	23.81	0.45	LD80-1B 10T	1B	25.40	38.10	65.09	41.28	1.00
11	101.85	90.16	LD80-1A 11T	1A	23.81	0.59	LD80-1B 11T	1B	25.40	41.28	71.44	41.28	1.45
12	109.98	98.14	LD80-1A 12T	1A	23.81	0.68	LD80-1B 12T	1B	25.40	47.63	79.38	41.28	1.54
13	118.36	106.14	LD80-1A 13T	1A	23.81	0.82	LD80-1B 13T	1B	25.40	50.80	76.20	38.10	1.59
14	126.49	114.15	LD80-1A 14T	1A	23.81	1.00	LD80-1B 14T	1B	25.40	57.15	82.55	38.10	1.86
15	134.62	122.17	LD80-1A 15T	1A	23.81	1.13	LD80-1B 15T	1B	25.40	63.50	96.84	38.10	2.40
16	143.00	130.20	LD80-1A 16T	1A	23.81	1.32	LD80-1B 16T	1B	25.40	69.85	101.60	38.10	2.68
17	151.13	138.23	LD80-1A 17T	1A	23.81	1.50	LD80-1B 17T	1B	25.40	69.85	101.60	38.10	2.99
18	159.26	146.27	LD80-1A 18T	1A	23.81	1.68	LD80-1B 18T	1B	25.40	69.85	107.95	38.10	3.31
19	167.39	154.32	LD80-1A 19T	1A	23.81	1.86	LD80-1B 19T	1B	25.40	69.85	107.95	38.10	3.54
20	175.51	162.37	LD80-1A 20T	1A	23.81	2.13	LD80-1B 20T	1B	25.40	69.85	107.95	38.10	3.81
21	183.90	170.42	LD80-1A 21T	1A	23.81	2.22	LD80-1B 21T	1B	25.40	69.85	107.95	44.45	4.26
22	192.02	178.48	LD80-1A 22T	1A	23.81	2.49	LD80-1B 22T	1B	25.40	69.85	107.95	44.45	4.54
23	200.15	186.54	LD80-1A 23T	1A	23.81	2.86	LD80-1B 23T	1B	25.40	69.85	107.95	44.45	4.85
24	208.28	194.60	LD80-1A 24T	1A	23.81	3.04	LD80-1B 24T	1B	25.40	69.85	107.95	44.45	5.13
25	216.41	202.66	LD80-1A 25T	1A	23.81	3.27	LD80-1B 25T	1B	25.40	69.85	107.95	44.45	5.40
26	224.54	210.72	LD80-1A 26T	1A	30.16	3.54	LD80-1B 26T	1B	31.75	82.55	120.65	50.80	6.49
27	232.66	218.79	LD80-1A 27T	1A	30.16	3.90	LD80-1B 27T	1B	31.75	82.55	120.65	50.80	6.99
28	240.79	226.86	LD80-1A 28T	1A	30.16	4.22	LD80-1B 28T	1B	31.75	82.55	120.65	50.80	7.26
29	248.92	234.93	LD80-1A 29T	1A	30.16	4.45	LD80-1B 29T	1B	30.16	82.55	120.65	50.80	7.76
30	256.79	243.00	LD80-1A 30T	1A	30.16	4.85	LD80-1B 30T	1B	30.16	82.55	120.65	50.80	7.89
31	264.92	251.07	LD80-1A 31T	1A	30.16	5.13	LD80-1B 31T	1B	30.16	82.55	120.65	50.80	8.48
32	273.05	259.14	LD80-1A 32T	1A	30.16	5.49	LD80-1B 32T	1B	30.16	82.55	120.65	50.80	8.85
33	281.18	267.21	LD80-1A 33T	1A	30.16	6.17	LD80-1B 33T	1B	30.16	82.55	120.65	50.80	8.89
34	289.31	275.28	LD80-1A 34T	1A	30.16	6.49	LD80-1B 34T	1B	30.16	82.55	120.65	50.80	9.66
35	297.43	283.36	LD80-1A 35T	1A	30.16	6.71	LD80-1B 35T	1B	30.16	82.55	120.65	50.80	10.02
36	305.56	291.43	LD80-1A 36T	1A	30.16	7.30	LD80-1B 36T	1B	30.16	82.55	120.65	50.80	10.48
37	313.69	299.51	LD80-1A 37T	1A	30.16	7.62	LD80-1B 37T	1B	30.16	82.55	120.65	50.80	10.80
38	321.82	307.58	LD80-1A 38T	1A	30.16	7.80	LD80-1B 38T	1B	30.16	82.55	120.65	50.80	11.20
39	329.95	315.66	LD80-1A 39T	1A	30.16	8.12	LD80-1B 39T	1B	30.16	82.55	120.65	50.80	11.61
40	338.07	323.74	LD80-1A 40T	1A	30.16	8.57	LD80-1B 40T	1B	30.16	82.55	120.65	50.80	12.11
41	346.20	331.81	LD80-1A 41T	1A	31.75	9.53	LD80-1B 41T	1B	31.75	82.55	120.65	50.80	12.61
42	354.08	339.89	LD80-1A 42T	1A	31.75	9.89	LD80-1B 42T	1B	31.75	82.55	120.65	50.80	13.02
43	362.20	347.97	LD80-1A 43T	1A	31.75	10.70	LD80-1B 43T	1B	31.75	82.55	120.65	50.80	13.34
44	370.33	356.05	LD80-1A 44T	1A	31.75	11.02	LD80-1B 44T	1B	31.75	82.55	120.65	50.80	13.56
45	378.46	364.12	LD80-1A 45T	1A	31.75	11.43	LD80-1B 45T	1B	31.75	82.55	120.65	50.80	14.24
46	386.59	372.20	LD80-1A 46T	1A	31.75	12.07	LD80-1B 46T	1B	31.75	82.55	120.65	50.80	15.01
47	394.72	380.28	LD80-1A 47T	1A	31.75	11.98	LD80-1B 47T	1B	31.75	82.55	120.65	50.80	15.42
48	402.84	388.36	LD80-1A 48T	1A	31.75	12.61	LD80-1B 48T	1B	31.75	82.55	120.65	50.80	16.10
49	410.97	396.44	LD80-1A 49T	1A	31.75	13.11	LD80-1B 49T	1B	31.75	82.55	120.65	50.80	16.24
50	419.10	404.52	LD80-1A 50T	1A	31.75	14.02	LD80-1B 50T	1B	31.75	82.55	120.65	50.80	16.92
51	426.97	412.60	LD80-1A 51T	1A	31.75	14.61	LD80-1B 51T	1B	31.75	82.55	120.65	50.80	17.51
52	435.10	420.68	LD80-1A 52T	1A	31.75	14.97	LD80-1B 52T	1B	31.75	82.55	120.65	50.80	17.87
53	443.23	428.76	LD80-1A 53T	1A	31.75	15.83	LD80-1B 53T	1B	31.75	82.55	120.65	50.80	18.73
54	451.36	436.84	LD80-1A 54T	1A	31.75	16.60	LD80-1B 54T	1B	31.75	88.90	133.35	50.80	20.28
55	459.49	444.92	LD80-1A 55T	1A	31.75	17.01	LD80-1B 55T	1B	31.75	88.90	133.35	50.80	20.68
56	467.61	453.00	LD80-1A 56T	1A	31.75	17.87	LD80-1B 56T	1B	31.75	88.90	133.35	50.80	21.55
57	475.74	461.08	LD80-1A 57T	1A	31.75	18.33	LD80-1B 57T	1B	31.75	88.90	133.35	50.80	22.00
58	483.62	469.16	LD80-1A 58T	1A	31.75	18.73	LD80-1B 58T	1B	31.75	88.90	133.35	50.80	22.91
59	491.74	477.24	LD80-1A 59T	1A	31.75	19.46	LD80-1B 59T	1B	31.75	88.90	133.35	50.80	23.63
60	499.87	485.33	LD80-1A 60T	1A	31.75	20.55	LD80-1B 60T	1B	31.75	88.90	133.35	50.80	24.72
65	540.26	525.73	LD80-1A 65T	1A	31.75	23.68	LD80-1B 65T	1B	31.75	88.90	133.35	50.80	28.03
70	580.90	566.15	LD80-1A 70T	1A	38.10	27.13	LD80-1C 70T	1B	38.10	107.95	158.75	88.90	34.34
72	596.90	582.31	LD80-1A 72T	1A	38.10	29.80	LD80-1C 72T	1B	38.10	107.95	158.75	88.90	36.92
76	629.41	614.64	LD80-1A 76T	1A	38.10	31.84	LD80-1C 76T	1B	38.10	107.95	158.75	88.90	39.83
80	661.67	646.97	LD80-1A 80T	1A	38.10	36.11	LD80-1C 80T	1B	38.10	107.95	158.75	88.90	40.78
84	694.18	679.30	LD80-1A 84T	1A	38.10	39.05	LD80-1C 84T	1B	38.10	107.95	158.75	88.90	45.00
90	742.70	727.80	LD80-1A 90T	1A	38.10	45.81	LD80-1C 90T	1B	38.10	107.95	158.75	88.90	48.08
96	791.21	776.31	LD80-1A 96T	1A	38.10	54.43	LD80-1C 96T	1B	38.10	107.95	158.75	88.90	53.07
112	920.50	905.65	LD80-1A 112T	1A	38.10	74.84	LD80-1C 112T	1B	38.10	107.95	158.75	88.90	69.85

注：1.黃色填充部分的型號在輪轂外側部位有凹槽。

2.表中列出的最大軸孔徑（即D1max）可容納標準鍵槽和鍵槽上的固定螺栓。孔徑值介于D1min-D1max之間的孔可能

沒有鍵槽或者有淺鍵槽。請根據一般機械設計確定孔徑大小。

3.關于標準規格上未實施齒頂硬化的品種，也可對其做齒頂硬化處理，如有需要，請?zhí)貏e注明或者聯系隆德技術人員。
