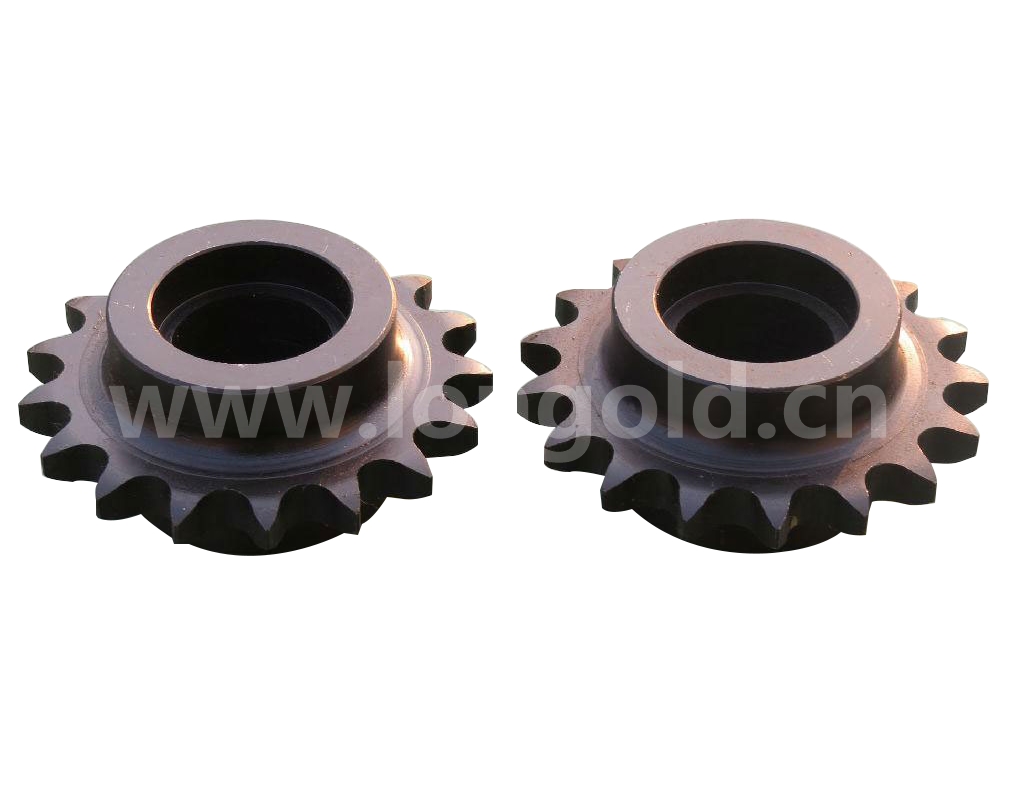

160-1單排鏈輪

鏈輪分為主動鏈輪和從動鏈輪，主動鏈輪通過花鍵的形式裝在電機輸出軸上，通過鏈條將動力傳遞給從動輪，一般主動鏈輪比從動鏈輪要小，可起到降速增扭的效果。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

◎ 材料的選用——大鏈輪和小鏈輪都采用優質碳素結構鋼進行沖壓成型。
◎ 加工與處理工藝——采用先進的銑齒加工工藝，使齒形更精確。鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，齒形硬度達68－72HRA以上，
使鏈輪的耐磨性顯著提高。表面進行了噴吵、電鍍處理。
◎ 產品系列——經濟實用的普通鏈輪和性能優越的精品鏈輪。
◎ 160-1鏈輪適與160（32A）單排鏈條配合使用。

齒端規格

◎ 齒端硬化規格

需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，以及SD類型的齒端部均實施硬化處理。

◎ 齒端無硬化處理規格

齒端不實施硬化處理。RS鏈輪大齒數范圍的齒端均為無硬化規格。

鏈輪的種類

* HB · HC為高強度傳動鏈HT，SUPER-H，Lambda高強度類型等H級別鏈條的多列用類型。

H級別鏈條多列類型的齒幅與標準類型不同。

型號表示

傳動鏈輪的安裝要求和注意事項

◎ 正確選用鏈輪型號。安裝要求

◎ 檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。
◎ 按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。
◎ 裝上傳動鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

使用時的注意事項

◎ 從動鏈輪應有張緊裝置。
◎ 鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。
◎ 由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。
◎ 要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

訂購鏈輪時的注意事項

當滾子鏈條和鏈輪型號都不明確時

◎ 必須確認滾子鏈條的規格（強力型、材質等規格）。并向裝置的制造商確認。

◎ 滾子鏈條的鏈板上刻有滾子鏈條的尺寸、規格可供確認。

◎ 請測量滾子鏈條的節距、滾子直徑、內鏈節內寬、鏈板厚度。

◎ 電話或者郵件聯系我們的技術人員現場測量確認鏈條、鏈輪的規格。

160-1 2"X1 1/4"

輪齒參數		mm
節距	P	50.80
滾子直徑	R	28.58
齒厚	B1	29.36

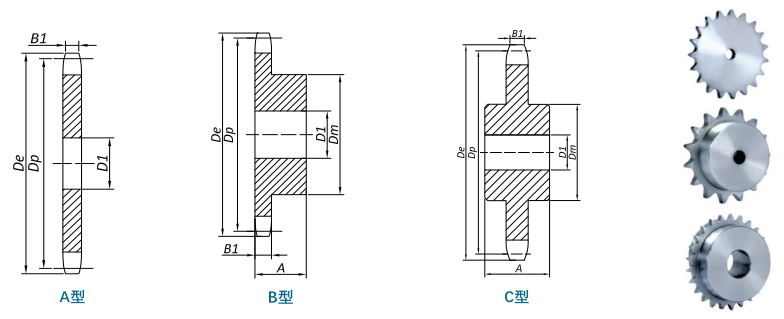

160-1 鏈條用鏈輪

齒數	外圓直徑	節距圓直徑	規格	類型	軸孔徑	參考重量	規格	類型	軸孔徑D1		輪轂		參考重量
齒數	De	Dp			D1	參考重量			Min	Max.	直徑Dm	長度A	參考重量
Z	mm	mm			mm	kg			mm	mm	mm	mm	kg
8	153.16	132.75	LD160-1A 8T	1A	38.10	2.3	LD160-1B 8T	1B	38.10	47.63	82.55	57.15	3.6
9	170.18	148.53	LD160-1A 9T	1A	38.10	3.2	LD160-1B 9T	1B	38.10	53.98	92.08	57.15	4.5
10	186.94	164.39	LD160-1A 10T	1A	38.10	3.6	LD160-1B 10T	1B	38.10	69.85	104.78	57.15	5.4
11	203.45	180.31	LD160-1A 11T	1A	38.10	4.5	LD160-1B 11T	1B	38.10	82.55	120.65	63.50	7.7
12	219.96	196.28	LD160-1A 12T	1A	38.10	5.4	LD160-1B 12T	1B	38.10	95.25	139.70	63.50	9.5
13	236.47	212.27	LD160-1A 13T	1A	38.10	7.3	LD160-1B 13T	1B	38.10	101.60	152.40	69.85	12.7
14	252.98	228.29	LD160-1A 14T	1A	38.10	7.7	LD160-1B 14T	1B	38.10	114.30	165.10	69.85	14.5
15	269.49	244.33	LD160-1A 15T	1A	38.10	9.5	LD160-1B 15T	1B	38.10	133.35	177.80	69.85	16.8
16	286.00	260.39	LD160-1A 16T	1A	38.10	10.9	LD160-1B 16T	1B	38.10	133.35	177.80	69.85	18.6
17	302.26	276.46	LD160-1A 17T	1A	38.10	12.2	LD160-1B 17T	1B	38.10	133.35	177.80	69.85	20.4
18	318.52	292.55	LD160-1A 18T	1A	38.10	13.6	LD160-1B 18T	1B	38.10	133.35	177.80	69.85	21.8
19	335.03	308.64	LD160-1A 19T	1A	38.10	15.4	LD160-1B 19T	1B	38.10	133.35	177.80	69.85	23.6
20	351.28	324.74	LD160-1A 20T	1A	38.10	17.2	LD160-1B 20T	1B	38.10	133.35	177.80	69.85	25.4
21	367.54	340.84	LD160-1A 21T	1A	38.10	19.1	LD160-1B 21T	1B	38.10	133.35	177.80	69.85	26.8
22	383.79	356.96	LD160-1A 22T	1A	38.10	20.9	LD160-1B 22T	1B	38.10	133.35	177.80	69.85	29.5
23	400.05	373.07	LD160-1A 23T	1A	38.10	22.7	LD160-1B 23T	1B	38.10	133.35	177.80	69.85	30.8
24	416.31	389.19	LD160-1A 24T	1A	38.10	25.4	LD160-1B 24T	1B	38.10	133.35	177.80	76.20	34.9
25	432.56	405.32	LD160-1A 25T	1A	38.10	27.7	LD160-1B 25T	1B	38.10	133.35	177.80	76.20	36.7
26	448.82	421.45	LD160-1A 26T	1A	38.10	29.5	LD160-1B 26T	1B	38.10	133.35	177.80	76.20	39.0
27	465.07	437.58	LD160-1A 27T	1A	38.10	32.2	LD160-1B 27T	1B	38.10	133.35	177.80	76.20	41.3
28	481.33	453.72	LD160-1A 28T	1A	38.10	34.9	LD160-1B 28T	1B	38.10	133.35	177.80	76.20	44.5
30	513.84	485.99	LD160-1A 30T	1A	38.10	40.8	LD160-1B 30T	1B	38.10	133.35	177.80	76.20	49.0
35	594.87	566.72	LD160-1A 35T	1A	38.10	54.9	LD160-1C 35T	1C	38.10	139.70	203.20	114.30	69.9
40	675.89	647.47	LD160-1A 40T	1A	38.10	62.6	LD160-1C 40T	1C	38.10	139.70	203.20	114.30	88.9
45	756.92	728.25	LD160-1A 45T	1A	38.10	92.5	LD160-1C 45T	1C	38.10	139.70	203.20	127.00	106.1
54	902.72	873.68	LD160-1A 54T	1A	38.10	133.4	LD160-1C 54T	1C	38.10	139.70	203.20	127.00	125.2
60	999.74	970.65	LD160-1A 60T	1A	38.10	166.0	LD160-1C 60T	1C	38.10	139.70	203.20	127.00	149.2
70	1161.54	1132.29	LD160-1A 70T	1A	38.10	230.0	LD160-1C 70T	1C	38.10	139.70	203.20	127.00	202.3
80	1323.34	1293.94	LD160-1A 80T	1A	38.10	297.6	LD160-1C 80T	1C	38.10	139.70	203.20	152.40	277.6

注：1.表中列出的最大軸孔徑（即D1max）可容納標準鍵槽和鍵槽上的固定螺栓。孔徑值介于D1min-D1max之間的孔可能沒有鍵槽或者有淺鍵槽。

請根據一般機械設計確定孔徑大小。

2.關于標準規格上未實施齒頂硬化的品種，也可對其做齒頂硬化處理，如有需要，請?zhí)貏e注明或者聯系隆德技術人員。
