產品中心

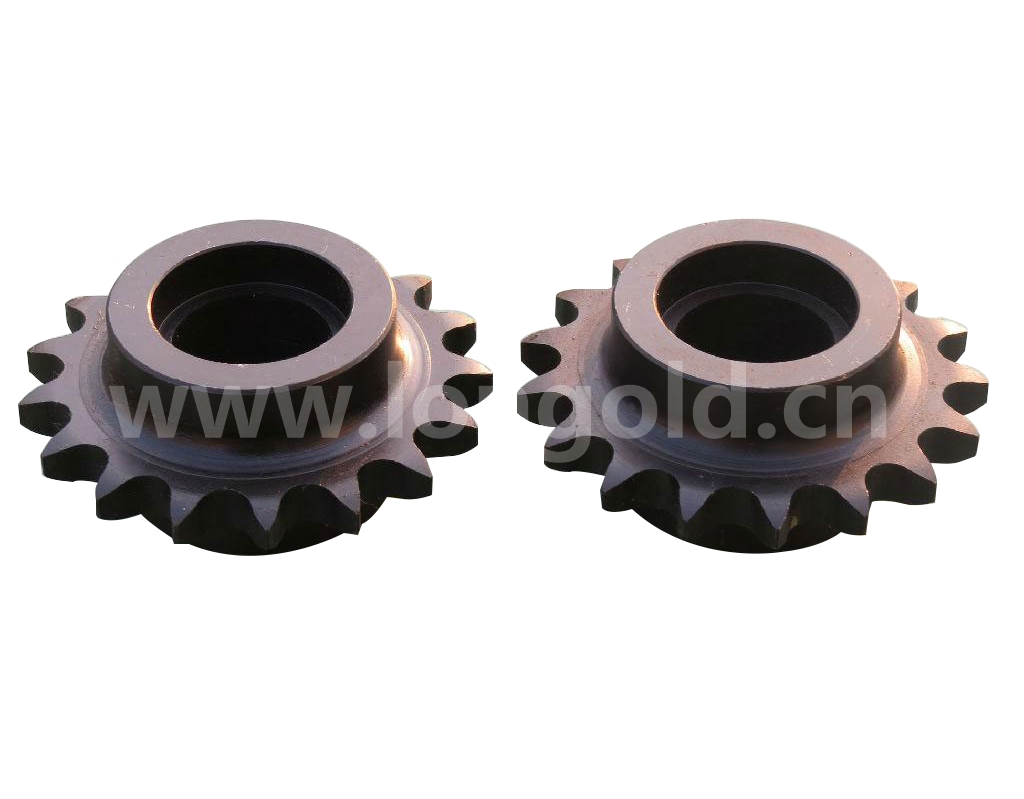

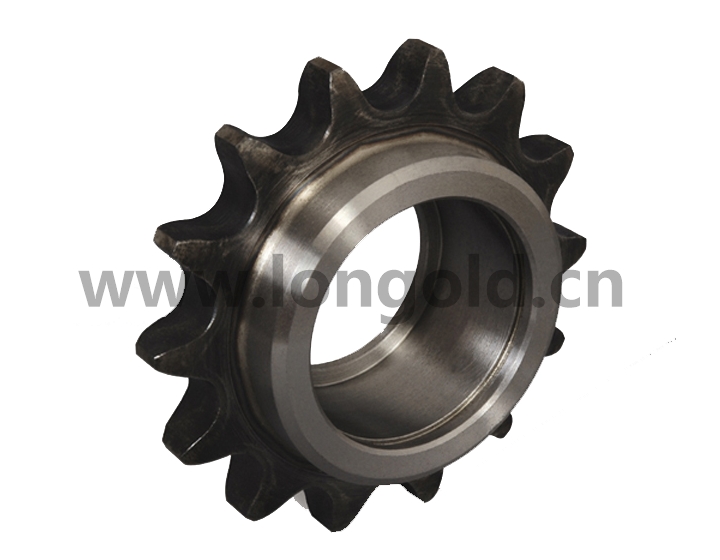

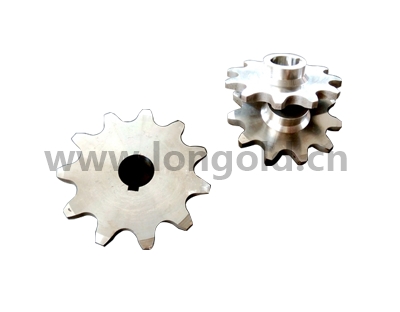

240-1單排鏈輪

鏈輪分為主動鏈輪和從動鏈輪，主動鏈輪通過花鍵的形式裝在電機輸出軸上，通過鏈條將動力傳遞給從動輪，一般主動鏈輪比從動鏈輪要小，可起到降速增扭的效果。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

◎ 材料的選用——大鏈輪和小鏈輪都采用優質碳素結構鋼進行沖壓成型。
◎ 加工與處理工藝——采用先進的銑齒加工工藝，使齒形更精確。鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，齒形硬度達68－72HRA以上，
使鏈輪的耐磨性顯著提高。表面進行了噴吵、電鍍處理。
◎ 產品系列——經濟實用的普通鏈輪和性能優越的精品鏈輪。
◎ 240-1鏈輪適與240（48A）單排鏈條配合使用。

齒端規格

需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，以及SD類型的齒端部均實施硬化處理。◎ 齒端硬化規格

◎ 齒端無硬化處理規格

齒端不實施硬化處理。RS鏈輪大齒數范圍的齒端均為無硬化規格。

鏈輪的種類

* HB · HC為高強度傳動鏈HT，SUPER-H，Lambda高強度類型等H級別鏈條的多列用類型。

H級別鏈條多列類型的齒幅與標準類型不同。

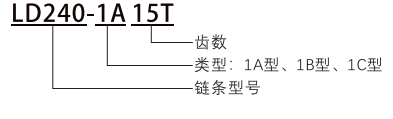

型號表示

傳動鏈輪的安裝要求和注意事項

◎ 正確選用鏈輪型號。 安裝要求

◎ 檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。
◎ 按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。
◎ 裝上傳動鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

使用時的注意事項

◎ 從動鏈輪應有張緊裝置。
◎ 鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。
◎ 由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。
◎ 要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

240-1 3"X1 7/8"

輪齒參數		mm
節距	P	76.20
齒厚	B1	44.15
滾子直徑	R	47.63

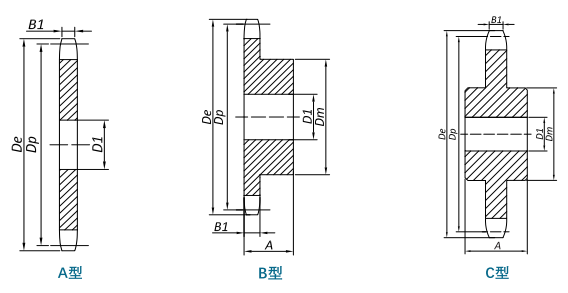

76.2mm節距鏈條用鏈輪 240-1

齒數	外圓直徑	節距圓直徑	規格	類型	軸孔徑	參考重量	規格	類型	軸孔徑D1		輪轂		參考重量
齒數	De	Dp			D1	參考重量			Min	Max.	直徑Dm	長度A	參考重量
Z	mm	mm			mm	kg			mm	mm	mm	mm	kg
10	280.16	246.59	LD240-1A 10T	1A	38.10	13.6	LD240-1B 10T	1B	38.10	114.30	165.10	85.73	22.2
11	305.31	270.47	LD240-1A 11T	1A	38.10	16.8	LD240-1B 11T	1B	38.10	120.65	177.80	98.43	29.9
12	330.20	294.41	LD240-1A 12T	1A	38.10	20.4	LD240-1B 12T	1B	38.10	136.53	190.50	98.43	32.7
13	354.84	318.41	LD240-1A 13T	1A	38.10	24.5	LD240-1B 13T	1B	38.10	136.53	190.50	98.43	36.7
14	379.48	342.44	LD240-1A 14T	1A	38.10	28.1	LD240-1B 14T	1B	38.10	136.53	190.50	98.43	39.9
15	404.11	366.50	LD240-1A 15T	1A	38.10	30.8	LD240-1B 15T	1B	38.10	136.53	190.50	98.43	44.5
16	428.75	390.59	LD240-1A 16T	1A	38.10	37.2	LD240-1B 16T	1B	38.10	139.70	203.20	104.78	54.4
17	453.39	414.69	LD240-1A 17T	1A	38.10	42.2	LD240-1B 17T	1B	38.10	139.70	203.20	104.78	62.1
18	477.77	438.82	LD240-1A 18T	1A	38.10	49.0	LD240-1B 18T	1B	38.10	139.70	203.20	104.78	64.4
19	502.41	462.96	LD240-1A 19T	1A	38.10	54.4	LD240-1B 19T	1B	38.10	139.70	203.20	104.78	69.9
20	526.80	487.10	LD240-1A 20T	1A	38.10	58.1	LD240-1B 20T	1B	38.10	139.70	203.20	104.78	76.7
21	551.43	511.26	LD240-1A 21T	1A	38.10	67.1	LD240-1B 21T	1B	38.10	139.70	203.20	104.78	84.4
25	648.97	607.98	LD240-1A 25T	1A	38.10	94.3	LD240-1B 25T	1B	38.10	139.70	203.20	104.78	115.2
30	770.64	728.99	LD240-1A 30T	1A	38.10	140.6	LD240-1C 30T	1C	38.10	152.40	228.60	158.75	180.5
35	892.30	850.07	LD240-1A 35T	1A	38.10	188.7	LD240-1C 35T	1C	38.10	152.40	228.60	158.75	239.0
40	1013.97	971.21	LD240-1A 40T	1A	38.10	248.6	LD240-1C 40T	1C	38.10	177.80	254.00	171.45	304.8
45	1135.38	1092.37	LD240-1A 45T	1A	38.10	318.4	LD240-1C 45T	1C	38.10	177.80	254.00	171.45	385.6
54	1354.07	1310.52	LD240-1A 54T	1A	38.10	463.6	LD240-1C 54T	1C	38.10	177.80	254.00	171.45	520.7
60	1499.62	1455.98	LD240-1A 60T	1A	38.10	575.2	LD240-1C 60T	1C	38.10	177.80	254.00	171.45	643.7

注：1.表中列出的最大軸孔徑（即D1max）可容納標準鍵槽和鍵槽上的固定螺栓。孔徑值介于D1min-D1max之間的孔可能沒有鍵槽或者有淺鍵槽。

請根據一般機械設計確定孔徑大小。

2.關于標準規格上未實施齒頂硬化的品種，也可對其做齒頂硬化處理，如有需要，請特別注明或者聯系隆德技術人員。
