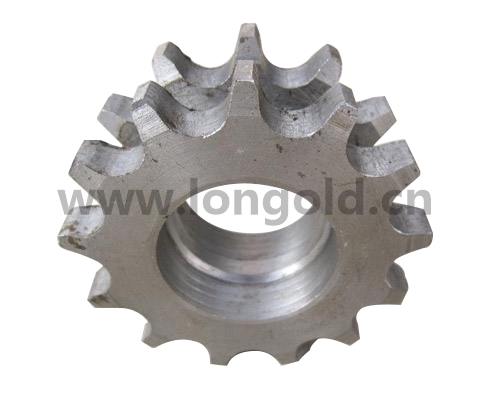

05B片式鏈輪

鏈輪分為主動鏈輪和從動鏈輪，主動鏈輪通過花鍵的形式裝在電機輸出軸上，通過鏈條將動力傳遞給從動輪，一般主動鏈輪比從動鏈輪要小，可起到降速增扭的效果。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

◎ 材料的選用——大鏈輪和小鏈輪都采用優質碳素結構鋼進行沖壓成型。
◎ 加工與處理工藝——采用先進的銑齒加工工藝，使齒形更精確。鏈輪整體進行了調質熱處理，極大地提高了其綜合機械性能，齒形硬度達68－72HRA以上，
使鏈輪的耐磨性顯著提高。表面進行了噴吵、電鍍處理。
◎ 產品系列——經濟實用的普通鏈輪和性能優越的精品鏈輪。
◎ 05B鏈輪適與05B鏈條配合使用。

齒端規格

◎ 齒端硬化規格

需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，以及SD類型的齒端部均實施硬化處理。

◎ 齒端無硬化處理規格

齒端不實施硬化處理。RS鏈輪大齒數范圍的齒端均為無硬化規格。

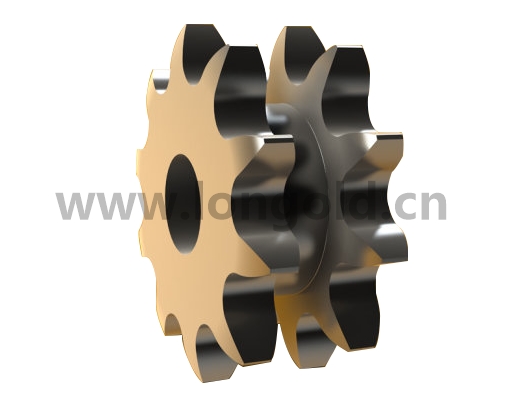

鏈輪的種類

1列用			2列用			SD
1A	1B	1C	2A	2B[2HB]	2C[2HC]	(2條掛用)

* HB · HC為高強度傳動鏈HT，SUPER-H，Lambda高強度類型等H級別鏈條的多列用類型。

H級別鏈條多列類型的齒幅與標準類型不同。

型號表示

（1）鏈條節距8mm

（2）齒數

傳動鏈輪的安裝要求和注意事項

安裝要求

◎ 正確選用鏈輪型號。
◎ 檢查安裝傳動鏈輪的位置狀態是否良好，否則須檢修或更換相關件。
◎ 按正確方法將主、從動鏈輪安裝到位，且鎖緊緊固件使其達到規定力矩要求。
◎ 裝上傳動鏈條并調整好松緊度后，檢查鏈條與鏈輪配合是否順暢、共面，且與鏈罩無干涉。

使用時的注意事項

◎ 從動鏈輪應有張緊裝置。
◎ 鏈輪和鏈條最好同時更換，若只更換其中之一，會加劇雙方的磨損。
◎ 由于主動鏈輪轉速高、齒數少，在相同條件下，比從動輪磨損快些，屬正常情況。
◎ 要定期地清潔及潤滑傳動鏈條、傳動鏈輪，以提高其使用壽命。

訂購鏈輪時的注意事項

當滾子鏈條和鏈輪型號都不明確時

◎ 必須確認滾子鏈條的規格（強力型、材質等規格）。并向裝置的制造商確認。

◎ 滾子鏈條的鏈板上刻有滾子鏈條的尺寸、規格可供確認。

◎ 請測量滾子鏈條的節距、滾子直徑、內鏈節內寬、鏈板厚度。

◎ 電話或者郵件聯系我們的技術人員現場測量確認鏈條、鏈輪的規格。

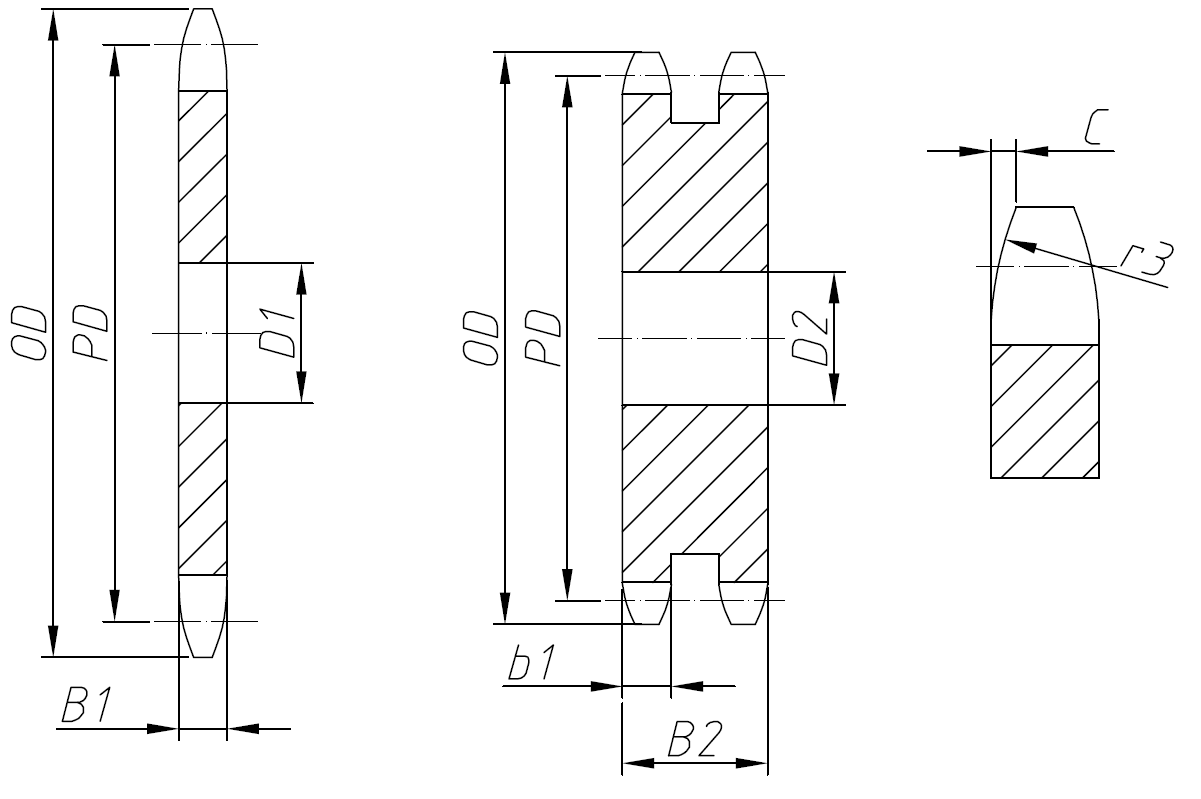

輪齒參數		mm
齒形半徑	r3	8.0
齒形寬度	C	0.8
單排齒厚	B1	2.8
單齒厚	b1	2.7
雙排齒厚	B2	8.3
滾子直徑	R	5.0

齒數	齒頂圓直徑	分度圓直徑	孔徑
齒數	齒頂圓直徑	分度圓直徑	D1	D2
8	23.4	20.90	6	8
9	25.9	23.39	6	8
10	28.4	25.89	8	8
11	31.0	28.39	8	8
12	33.7	30.91	8	8
13	36.7	33.42	8	8
14	39.2	35.95	8	8
15	41.7	38.48	8	8
16	44.2	41.01	8	10
17	46.7	43.53	8	10
18	49.2	46.07	8	10
19	51.7	48.61	8
20	54.2	51.14	8
21	57.2	53.67	10	10
22	59.4	56.21	10	10
23	62.2	58.75	10	10
24	64.7	61.29	10	10
25	67.2	63.83	10	10
26	69.7	66.37	10	12
27	72.3	68.91	10
28	74.7	71.45	10	12
29	77.2	73.99	10
30	80.2	76.53	10	12
31	82.7	79.08	10
32	85.2	81.61	10	12
33	87.7	84.16	10
34	90.2	86.70	10	12
35	92.7	89.24	10	12
36	95.2	91.79	10	12
37	97.7	94.33	12
38	100.2	96.88	12	12
39	102.7	99.42	12
40	105.2	101.97	12	12
41	108.4	104.51
42	111.0	107.05
43	113.5	109.60
44	116.1	112.14
45	118.6	114.69	12
46	121.2	117.23	12	16
47	123.7	119.77
48	126.4	122.32	12	16
49	128.9	124.86
50	131.5	127.41	12	16
51	134.0	129.95
52	136.6	132.49	16	16
53	139.1	135.04
54	141.7	137.59	16
55	144.2	140.13	16
56	146.8	142.68		16
57	149.3	145.22	16	16
58	151.9	147.77	16
59	154.5	150.31
60	157.1	152.85	16	16
62	162.2	157.95	16
64	167.3	183.04	16
65	169.8	165.58	16	20
66	172.4	168.13
68	177.5	173.22
70	182.6	178.31	16
72	187.7	183.41
75	195.3	191.04	20
76	197.9	193.59	20	20
78	203.0	198.68
80	208.1	203.77	20	20
85	220.8	216.50	20
90	233.6	229.23	20
95	246.3	241.96	20
100	259.1	254.68
110	284.6	280.15
114	294.8	290.33	20	20
120	310.1	305.61	20
125	322.8	318.34	20
