產品中心

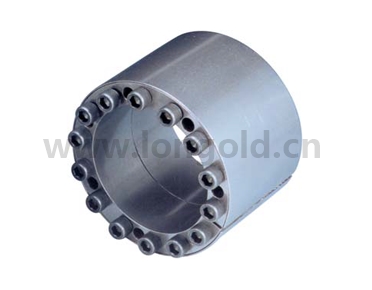

DS型脹緊套

脹緊聯結套（簡稱脹套）用來聯接不同機構中的兩根軸（主動軸和從動軸）使之共同旋轉以傳遞扭矩的機械零件。脹緊聯結套（簡稱脹套），是一種近代新型先進的機械基礎件。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

簡介

◎ 脹緊聯結套（簡稱脹套），是一種近代新型先進的機械基礎件。

◎ 在輪和軸的聯結中，它是靠擰緊高強度螺栓使包容面間產生的壓力和摩擦力實現負載傳送的一種無鍵聯結裝置，以實現機件（如齒輪、飛輪、

皮帶輪等）與軸的聯接，用以傳遞負荷。

◎ 它使用時通過高強度螺栓的作用，使內環與軸之間，外環與輪轂之間產生巨大抱緊力。

◎ 當承受負荷時，靠脹套與機件的結合壓力及相伴產生的摩擦力傳遞扭矩，軸向力或二者的復合載荷。

◎ 適用軸直徑：φ45-φ600（mm），額定傳遞扭矩：3.90-930 KN.M

特點

◎ 主要作用是代替單鍵和花鍵的聯結作用。

◎ 使用脹套使主機零件制造和安裝簡單。

安裝脹套的軸和孔的加工不像過盈配合那樣要求高精度的制造公差。脹套安裝時無須加熱、冷卻或加壓設備，只須將螺栓按要求的力矩擰緊即可。

調整方便，可以將輪轂在軸上方便地調整到所需位置。脹套也可以用來聯結焊接性差的零件。

◎ 脹套的使用壽命長，強度高。

脹套依靠摩擦傳動，對被聯結件沒有鍵槽削弱，也無相對運動，工作中不會產生磨損。

◎ 脹套在超載時，將失去聯結作用，可以保護設備不受損害。

◎ 脹套聯結可以承受多重負載，其結構可以做成多種式樣。

根據安裝負載大小，還可以多個脹套串聯使用。

◎ 脹套拆卸方便，且具有良好的互換性。

由于脹套能把較大配合間隙的軸轂結合起來，拆卸時將螺栓擰松，即可使被聯結件容易拆開。脹緊時，接觸面緊密貼合不易產生銹蝕，也便于聯結拆卸。

◎ D系列脹緊套是B系列脹緊套的加重型。其傳送功率是B系列的兩到三倍。

型號表示

（1）脹緊套

（2）內孔：70mm

（3）外徑：110mm

（4）DS系列

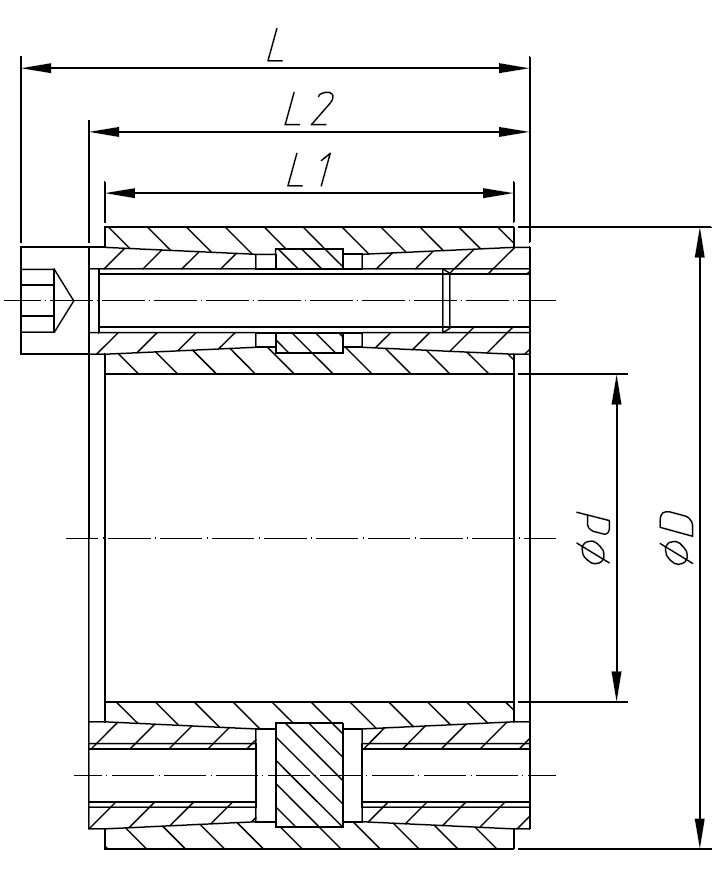

規格型號	基本尺寸 mm			螺栓尺寸	軸向負載	傳遞扭矩	軸側面壓力	輪轂側面壓	緊固力矩	重量
dxD	L1	L2	L	螺栓尺寸	Ft(kN)	Mt(kN·m)	Ps(Mpa)	Ph(Mpa)	Ma(N·m)	kg
LD CL70x110DS	50	58	68	M10x8	5.15	145	112	71	60	2.31
LD CL75x115DS	50	58	68	M10x9	6.10	163	116	70	60	2.40
LD CL80x120DS	50	58	68	M10x9	6.55	163	109	68	60	2.51
LD CL85x125DS	50	58	68	M10x10	7.70	182	114	77	60	2.60
LD CL90x130DS	50	58	68	M10x10	8.12	182	107	74	60	2.71
LD CL95x135DS	50	58	68	M10x10	8.60	182	102	72	60	2.80
LD CL100x145DS	60	70	80	M10x10	9.10	182	80	55	60	4.05
LD CL110x155DS	60	70	80	M10x10	10.00	182	75	52	60	4.51
LD CL120x165DS	60	70	80	M10x12	13.10	218	80	59	60	4.85
LD CL130x180DS	68	80	92	M12x12	20.70	319	95	69	105	6.30
LD CL140x190DS	68	80	92	M12x12	22.30	319	89	66	105	6.61
LD CL150x200DS	68	80	92	M12x12	23.90	319	83	62	105	7.02
LD CL160x210DS	68	80	92	M12x14	29.80	372	90	69	105	7.40
LD CL170x225DS	75	87	99	M12x16	36.20	426	89	67	105	10.00
LD CL180x235DS	75	87	99	M12x16	38.30	426	84	64	105	11.30
LD CL190x250DS	88	100	112	M12x18	45.50	479	76	58	105	14.00
LD CL200x260DS	88	100	112	M12x18	47.90	479	72	56	105	15.20
LD CL220x285DS	98	110	124	M14x14	56.20	511	63	49	165	19.50
LD CL240x305DS	98	110	124	M14x18	78.80	657	74	58	165	21.50
LD CL260x325DS	98	110	124	M14x20	94.90	730	76	61	165	23.00
LD CL280x355DS	120	132	148	M16x20	142.00	1015	80	63	260	29.00
LD CL300x375DS	120	132	148	M16x24	182.00	1218	89	72	260	30.50
LD CL320x405DS	135	147	163	M16x24	194.00	1218	75	60	260	47.00
LD CL340x425DS	135	147	163	M16x24	207.00	1218	71	57	260	50.00
