產品中心

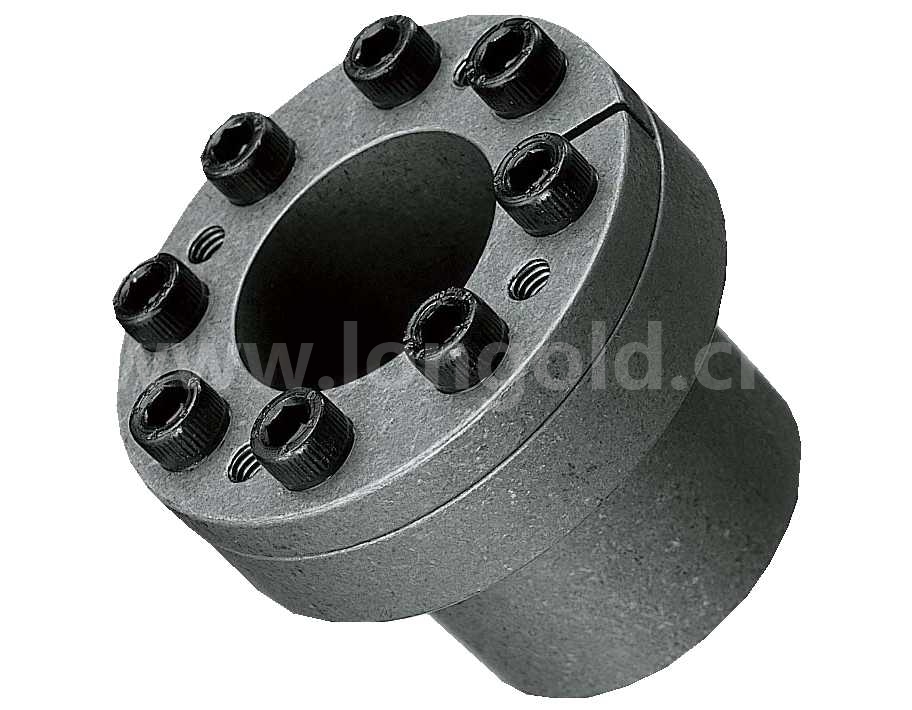

聯結件 TF系列

內外徑比小，最適于小徑輪轂。標準規格，無電解鎳規格。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

◎ 產品系列中內外徑比最小，最適于小徑輪轂。

◎ 緊固螺栓數量在動力鎖系列品中最少，可有效減少組裝工時。

◎ 無電解鎳規格(KP)商品最適于無塵室等場所中的簡易防銹。

◎ 有定心功能，無需對輪轂進行導向部的加工。

構造

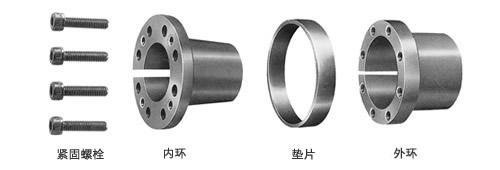

* TF系列由內環、外環、襯套、緊固螺栓共4個零部件構成，通過擰緊緊固螺栓來實現強力的緊固。

規格種類

規格	型號	適用軸徑	傳遞扭矩
規格	型號	適用軸徑	N?m	kgf?m
標準規格	TF系列	φ6～φ90	11～8820	1.2～900
無電解鎳規格	TF-KP系列	φ10～φ90	44～8820	4.4～900

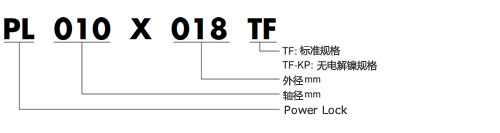

型號表示

附件下載

TF安裝說明書.pdf

TF-KP安裝說明書.pdf

標準規格	無電解鍍鎳規格
PL006X012TF	—
PL007X012TF	—
PL008X015TF	—
PL010X018TF	PL010X018TF-KP
PL011X018TF	PL011X018TF-KP
PL012X020TF	PL012X020TF-KP
PL014X022TF	PL014X022TF-KP
PL015X023TF	PL015X023TF-KP
PL016X024TF	PL016X024TF-KP
PL018X026TF	PL018X026TF-KP
PL019X027TF	PL019X027TF-KP
PL020X028TF	PL020X028TF-KP
PL022X032TF	PL022X032TF-KP
PL024X034TF	PL024X034TF-KP
PL025X034TF	PL025X034TF-KP
PL028X039TF	PL028X039TF-KP
PL030X041TF	PL030X041TF-KP
PL032X043TF	PL032X043TF-KP
PL035X047TF	PL035X047TF-KP
PL038X050TF	PL038X050TF-KP
PL040X053TF	PL040X053TF-KP
PL042X055TF	PL042X055TF-KP
PL045X059TF	PL045X059TF-KP
PL048X062TF	PL048X062TF-KP
PL050X065TF	PL050X065TF-KP
PL055X071TF	PL055X071TF-KP
PL060X077TF	PL060X077TF-KP
PL065X084TF	PL065X084TF-KP
PL070X090TF	PL070X090TF-KP
PL075X095TF	PL075X095TF-KP
PL080X100TF	PL080X100TF-KP
PL085X106TF	PL085X106TF-KP
PL090X112TF	PL090X112TF-KP

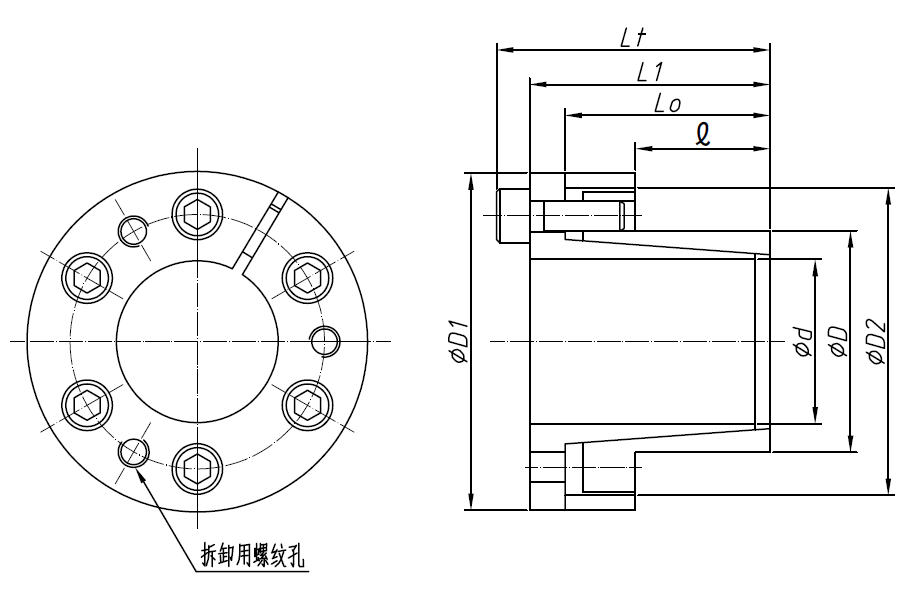

型號	尺寸　mm								傳遞扭矩		軸向負載		軸側面壓力		輪轂側面壓		聯結螺栓				質量 kg
	d	D	?	Lo	L1	Lt	D1	D2	Mt		Pax		P		P'		個數	尺寸	緊固力矩　M_A
	d	D	?	Lo	L1	Lt	D1	D2	N?m	kgf?m	kN	kgf	MPa	kgf/mm²	MPa	kgf/mm²	個數	尺寸	N?m	kgf?m
PL006X012TF	6	12	10	19	21	24	25	23.0	11	1.2	3.78	386	186	19.0	93	9.5	3	M3×10	2.25	0.23	0.05
PL007X012TF	7	12	10	19	21	24	25	22.5	13	1.4	3.78	386	160	16.3	93	9.5	3	M3×10	2.25	0.23	0.05
PL008X015TF	8	15	12	22	25	29	27	24.0	26	2.7	6.53	666	200	20.4	107	10.9	3	M4×10	4.8	0.49	0.07
PL010X018TF	10	18	14	23	26	30	32	28.0	44	4.4	8.70	888	183	18.7	102	10.4	4	M4×10	4.8	0.49	0.09
PL011X018TF	11	18	14	23	26	30	32	28.0	48	4.9	8.70	888	167	17.0	102	10.4	4	M4×10	4.8	0.49	0.08
PL012X020TF	12	20	14	23	26	30	34	30.0	52	5.3	8.70	888	153	15.6	92	9.3	4	M4×10	4.8	0.49	0.10
PL014X022TF	14	22	14	23	26	30	38	33.0	61	6.2	8.70	888	131	13.4	83	8.5	4	M4×10	4.8	0.49	0.12
PL015X023TF	15	23	14	24	30	35	39	35.5	107	10.9	14.2	1450	199	20.4	130	13.3	4	M5×14	9.8	1.0	0.12
PL016X024TF	16	24	14	24	30	35	40	36.5	114	11.6	14.2	1450	187	19.1	125	12.7	4	M5×14	9.8	1.0	0.16
PL018X026TF	18	26	18	31	38	44	47	42.0	196	20.0	21.6	2200	217	22.1	126	12.9	4	M6×18	16.7	1.7	0.27
PL019X027TF	19	27	18	31	38	44	49	43.0	206	21.0	21.6	2200	205	20.9	122	12.4	4	M6×18	16.7	1.7	0.29
PL020X028TF	0	28	18	31	38	44	50	44.0	216	22.0	21.6	2200	195	19.9	118	12.0	4	M6×18	16.7	1.7	0.30
PL022X032TF	22	32	25	38	45	51	54	48.0	245	25.0	21.6	2200	121	12.3	74	7.5	4	M6×18	16.7	1.7	0.38
PL024X034TF	24	34	25	38	45	51	56	50.0	265	27.0	21.6	2200	111	11.3	70	7.1	4	M6×18	16.7	1.7	0.41
PL025X034TF	25	34	25	38	45	51	56	50.0	274	28.0	21.6	2200	107	10.9	70	7.1	4	M6×18	16.7	1.7	0.39
PL028X039TF	28	39	25	38	45	51	61	55.0	461	47.0	32.3	3300	142	14.5	91	9.3	6	M6×18	16.7	1.7	0.47
PL030X041TF	30	41	25	38	45	51	62	57.0	500	51.0	32.3	3300	133	13.6	86	8.8	6	M6×18	16.7	1.7	0.48
PL032X043TF	32	43	25	38	45	51	65	59.0	529	54.0	32.3	3300	124	12.7	82	8.4	6	M6×18	16.7	1.7	0.52
PL035X047TF	35	47	32	45	52	58	69	62.0	774	79.0	44.1	4500	116	11.8	78	8.0	8	M6×18	16.7	1.7	0.63
PL038X050TF	38	50	32	45	52	58	72	66.0	843	86.0	44.1	4500	107	10.9	74	7.5	8	M6×18	16.7	1.7	0.67
PL040X053TF	40	53	32	45	52	58	75	69.0	882	90.0	44.1	4500	101	10.3	70	7.1	8	M6×18	16.7	1.7	0.73
PL042X055TF	42	55	32	45	52	58	78	71.0	931	95.0	44.1	4500	96	9.8	68	6.9	8	M6×18	16.7	1.7	0.78
PL045X059TF	45	59	45	62	70	78	86	80.0	1850	189	82.3	8400	119	12.1	82	8.4	8	M8×22	40.2	4.1	1.23
PL048X062TF	48	62	45	62	70	78	87	81.0	1970	201	82.3	8400	111	11.3	78	8.0	8	M8×22	40.2	4.1	1.24
PL050X065TF	50	65	45	62	70	78	92	86.0	2060	210	82.3	8400	107	10.9	74	7.6	8	M8×22	40.2	4.1	1.40
PL055X071TF	55	71	55	72	80	88	98	92.0	2550	260	92.1	9400	87	8.9	63	6.4	9	M8×22	40.2	4.1	1.70
PL060X077TF	60	77	55	72	80	88	104	98.0	2770	283	92.1	9400	80	8.2	58	5.9	9	M8×22	40.2	4.1	1.90
PL065X084TF	65	84	55	72	80	88	111	105	3010	307	92.1	9400	74	7.6	53	5.4	9	M8×22	40.2	4.1	2.21
PL070X090TF	70	90	65	86	96	106	119	113	5150	525	147	15000	92	9.4	67	6.8	9	M10×25	81.3	8.3	3.05
PL075X095TF	75	95	65	86	96	106	126	119	5490	560	147	15000	86	8.8	63	6.4	9	M10×25	81.3	8.3	3.32
PL080X100TF	80	100	65	86	96	106	131	125	7840	800	196	20000	108	11.0	79	8.1	12	M10×25	81.3	8.3	3.50
PL085X106TF	85	106	65	86	96	106	137	131	8330	850	196	20000	101	10.3	75	7.7	12	M10×25	81.3	8.3	3.81
PL090X112TF	90	112	65	86	96	106	144	137	8820	900	196	20000	96	9.8	72	7.3	12	M10×25	81.3	8.3	4.20

型號	尺寸　mm								傳遞扭矩 Mt		軸向負載 Pax		軸側面壓力 P		輪轂側面壓 P'		聯結螺栓				質量 kg
	d	D	?	Lo	L1	Lt	D1	D2	傳遞扭矩 Mt		軸向負載 Pax		軸側面壓力 P		輪轂側面壓 P'		個數	尺寸	緊固力矩　M_A
	d	D	?	Lo	L1	Lt	D1	D2	N?m	kgf?m	kN	kgf	MPa	kgf/mm²	MPa	kgf/mm²	個數	尺寸	N?m	kgf?m
PL010X018TF -KP	10	18	14	23	26	30	32	28	44	4.4	8.7	888	183	18.7	102	10.4	4	M4×10	4.8	0.49	0.09
PL011X018TF -KP	11	18	14	23	26	30	32	28	48	4.9	8.7	888	167	17.0	102	10.4	4	M4×10	4.8	0.49	0.08
PL012X020TF -KP	12	20	14	23	26	30	34	30	52	5.3	8.7	888	153	15.6	92	9.3	4	M4×10	4.8	0.49	0.10
PL014X022TF -KP	14	22	14	23	26	30	38	33	61	6.2	8.7	888	131	13.4	83	8.5	4	M4×10	4.8	0.49	0.12
PL015X023TF -KP	15	23	14	24	30	35	39	35.5	107	10.9	14.2	1450	199	20.4	130	13.3	4	M5×14	9.8	1.0	0.12
PL016X024TF -KP	16	24	14	24	30	35	40	36.5	114	11.6	14.2	1450	187	19.1	125	12.7	4	M5×14	9.8	1.0	0.16
PL018X026TF -KP	18	26	18	31	38	44	47	42	196	20.0	21.6	2200	217	22.1	126	12.9	4	M6×18	16.7	1.7	0.27
PL019X027TF -KP	19	27	18	31	38	44	49	43	206	21.0	21.6	2200	205	20.9	122	12.4	4	M6×18	16.7	1.7	0.29
PL020X028TF -KP	20	28	18	31	38	44	50	44	216	22.0	21.6	2200	195	19.9	118	12.0	4	M6×18	16.7	1.7	0.30
PL022X032TF -KP	22	32	25	38	45	51	54	48	245	25.0	21.6	2200	121	12.3	74	7.5	4	M6×18	16.7	1.7	0.38
PL024X034TF -KP	24	34	25	38	45	51	56	50	265	27.0	21.6	2200	111	11.3	70	7.1	4	M6×18	16.7	1.7	0.41
PL025X034TF -KP	25	34	25	38	45	51	56	50	274	28.0	21.6	2200	107	10.9	70	7.1	4	M6×18	16.7	1.7	0.39
PL028X039TF -KP	28	39	25	38	45	51	61	55	461	47.0	32.3	3300	142	14.5	91	9.3	6	M6×18	16.7	1.7	0.47
PL030X041TF -KP	30	41	25	38	45	51	62	57	500	51.0	32.3	3300	133	13.6	86	8.8	6	M6×18	16.7	1.7	0.48
PL032X043TF -KP	32	43	25	38	45	51	65	59	529	54.0	32.3	3300	124	12.7	82	8.4	6	M6×18	16.7	1.7	0.52
PL035X047TF -KP	35	47	32	45	52	58	69	62	774	79.0	44.1	4500	116	11.8	78	8	8	M6×18	16.7	1.7	0.63
PL038X050TF -KP	38	50	32	45	52	58	72	66	843	86.0	44.1	4500	107	10.9	74	7.5	8	M6×18	16.7	1.7	0.67
PL040X053TF -KP	40	53	32	45	52	58	75	69	882	90.0	44.1	4500	101	10.3	70	7.1	8	M6×18	16.7	1.7	0.73
PL042X055TF -KP	42	55	32	45	52	58	78	71	931	95.0	44.1	4500	96	9.8	68	6.9	8	M6×18	16.7	1.7	0.78
PL045X059TF -KP	45	59	45	62	70	78	86	80	1850	189	82.3	8400	119	12.1	82	8.4	8	M8×22	40.2	4.1	1.23
PL048X062TF -KP	48	62	45	62	70	78	87	81	1970	201	82.3	8400	111	11.3	78	8.0	8	M8×22	40.2	4.1	1.24
PL050X065TF -KP	50	65	45	62	70	78	92	86	2060	210	82.3	8400	107	10.9	74	7.6	8	M8×22	40.2	4.1	1.40
PL055X071TF -KP	55	71	55	72	80	88	98	92	2550	260	92.1	9400	87	8.9	63	6.4	9	M8×22	40.2	4.1	1.70
PL060X077TF -KP	60	77	55	72	80	88	104	98	2770	283	92.1	9400	80	8.2	58	5.9	9	M8×22	40.2	4.1	1.90
PL065X084TF -KP	65	84	55	72	80	88	111	105	3010	307	92.1	9400	74	7.6	53	5.4	9	M8×22	40.2	4.1	2.21
PL070X090TF -KP	70	90	65	86	96	106	119	113	5150	525	147	15000	92	9.4	67	6.8	9	M10×25	81.3	8.3	3.05
PL075X095TF -KP	75	95	65	86	96	106	126	119	5490	560	147	15000	86	8.8	63	6.4	9	M10×25	81.3	8.3	3.32
PL080X100TF -KP	80	100	65	86	96	106	131	125	7840	800	196	20000	108	11.0	79	8.1	12	M10×25	81.3	8.3	3.50
PL085X106TF -KP	85	106	65	86	96	106	137	131	8330	850	196	20000	101	10.3	75	7.7	12	M10×25	81.3	8.3	3.81
PL090X112TF -KP	90	112	65	86	96	106	144	137	8820	900	196	20000	96	9.8	72	7.3	12	M10×25	81.3	8.3	4.20
