產品中心

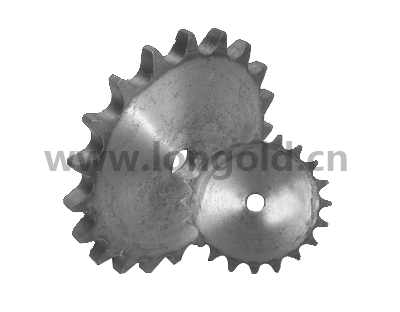

RS鏈輪鋼制類型（20A參數）

輪轂型號標準化，種類豐富。(齒端無硬化規格 · 齒端硬化規格)

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

◎ 符合JIS規格，常用尺寸 · 齒數為庫存品，可隨時交貨。

◎ 小齒數為齒端硬化規格，大齒數為齒端無硬化規格
◎ 尺寸: LDSC11～LDSC48A

齒端規格

◎ 齒端硬化規格

需要提高齒端強度和磨損壽命的場合，推薦使用齒端硬化鏈輪。各個尺寸小齒數的機械用碳素鋼輪轂切削規格，以及SD類型的齒端部均實施硬化處理。

◎ 齒端無硬化處理規格

齒端不實施硬化處理。RS鏈輪大齒數范圍的齒端均為無硬化規格。

鏈輪的種類

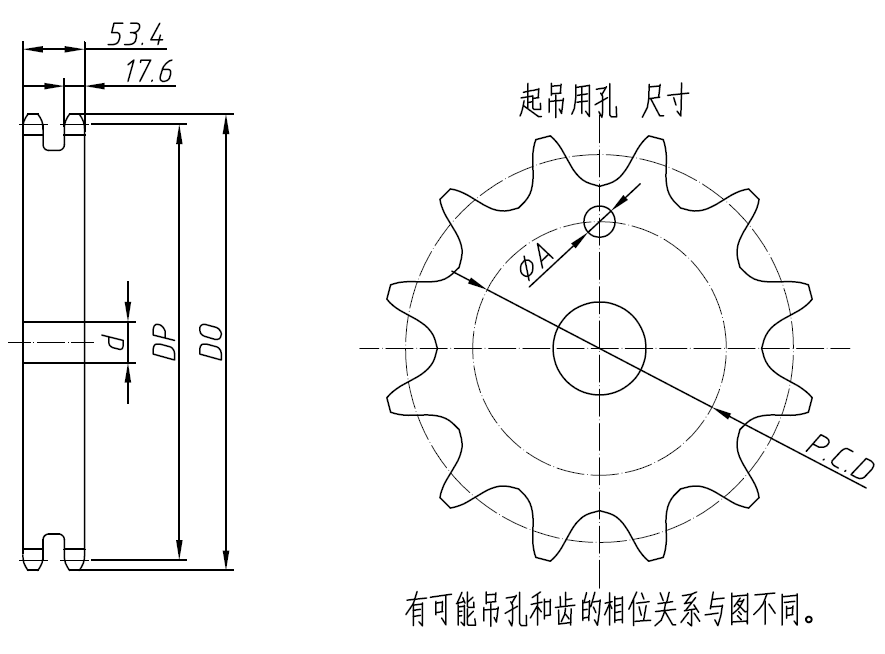

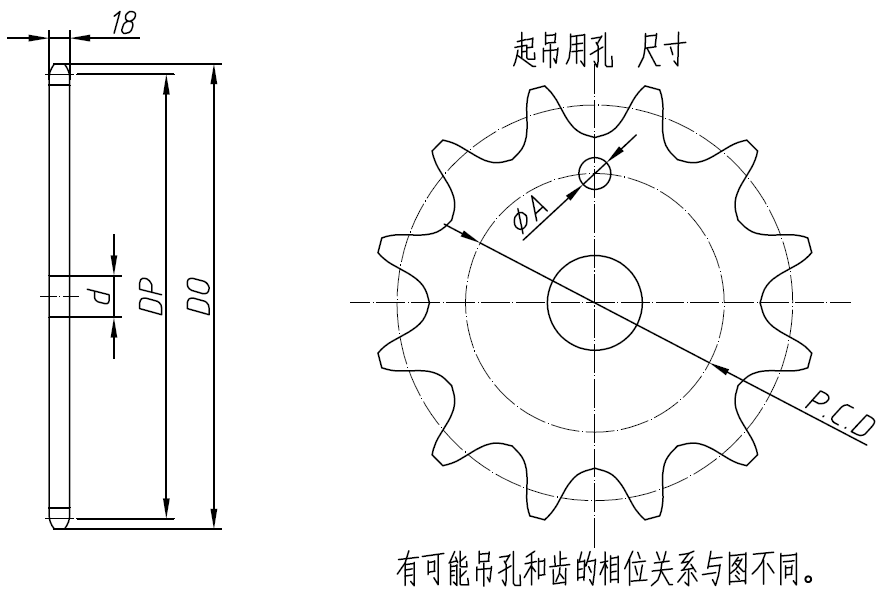

1列用			2列用			SD
1A	1B	1C	2A	2B[2HB]	2C[2HC]	(2條掛用)

* HB · HC為高強度傳動鏈HT，SUPER-H，Lambda高強度類型等H級別鏈條的多列用類型。

H級別鏈條多列類型的齒幅與標準類型不同。

型號表示

（1）鏈條型號

（2）鏈條列數和輪轂形狀

（3）齒數

（4）齒端硬化處理: 無記號 =齒端無硬化處理, Q = 齒端硬化處理

訂購鏈輪時的注意事項

當滾子鏈條和鏈輪型號都不明確時

◎ 必須確認滾子鏈條的規格（強力型、材質等規格）。并向裝置的制造商確認。

◎ 滾子鏈條的鏈板上刻有滾子鏈條的尺寸、規格可供確認。

◎ 請測量滾子鏈條的節距、滾子直徑、內鏈節內寬、鏈板厚度。

◎ 電話或者郵件聯系我們的技術人員現場測量確認鏈條、鏈輪的規格。

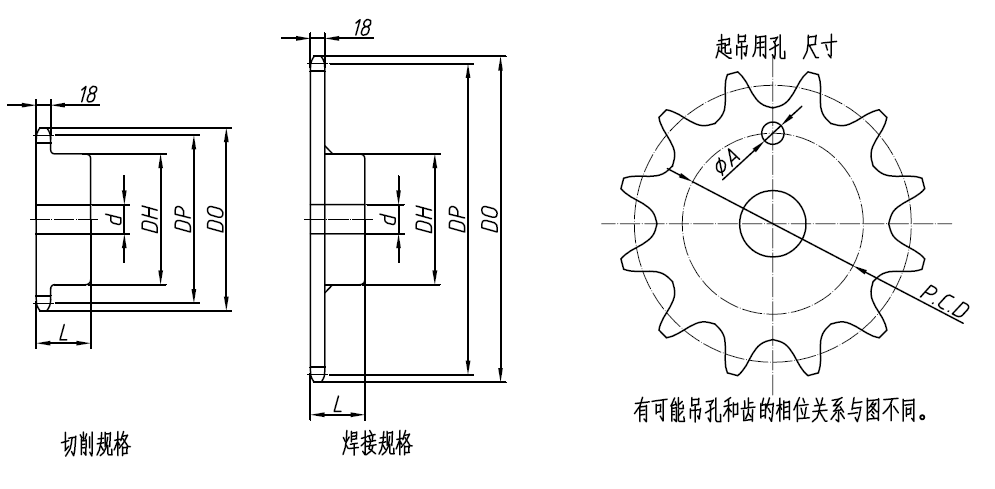

型號	齒數	節距圓直徑 DP	外徑 DO	預制孔徑 d	最大軸孔徑 d	輪轂外徑 DH	輪轂長度 L	起吊孔徑 A	起吊孔 P.C.D.	大概質量 kg	材質規格


		mm	mm	mm	mm	mm	mm	mm	mm
LDSC20A-1B10TQ	10	102.75	117	18	43	65	50	---	---	1.8	＊1
LDSC20A-1B11TQ	11	112.70	127	23	50	75	50	---	---	2.2
LDSC20A-1B12TQ	12	122.67	138	23	57	86	50	---	---	2.8
LDSC20A-1B13TQ	13	132.67	148	23	59	88	50	---	---	3.1
LDSC20A-1B14TQ	14	142.68	158	23	59	88	50	---	---	3.4
LDSC20A-1B15TQ	15	152.71	168	28	66	98	50	---	---	4.0
LDSC20A-1B16TQ	16	162.75	179	28	66	98	50	---	---	4.3
LDSC20A-1B17TQ	17	172.79	189	28	75	107	50	---	---	5.1
LDSC20A-1B18TQ	18	182.84	199	28	75	107	50	---	---	5.4
LDSC20A-1B19TQ	19	192.90	209	28	75	107	50	---	---	5.8
LDSC20A-1B20TQ	20	202.96	220	28	75	107	50	---	---	6.3
LDSC20A-1B21TQ	21	213.03	230	28	75	107	50	---	---	6.7
LDSC20A-1B22T	22	223.10	240	33	80	117	56	---	---	8.1
LDSC20A-1B22TQ
LDSC20A-1B23T	23	233.17	250	33	80	117	56	---	---	8.6
LDSC20A-1B23TQ
LDSC20A-1B24T	24	243.25	260	33	80	117	56	---	---	9.1
LDSC20A-1B24TQ
LDSC20A-1B25T	25	253.32	270	33	80	117	56	---	---	9.6
LDSC20A-1B25TQ
LDSC20A-1B26T	26	263.41	281	33	80	117	56	---	---	10.2
LDSC20A-1B26TQ
LDSC20A-1B27T	27	273.49	291	33	80	117	56	---	---	10.8
LDSC20A-1B27TQ
LDSC20A-1B28T	28	283.57	301	33	80	117	56	---	---	11.4
LDSC20A-1B28TQ
LDSC20A-1B30T	30	303.75	321	33	80	117	56	---	---	12.7
LDSC20A-1B30TQ
LDSC20A-1B32T	32	323.92	341	33	80	117	56	---	---	14.1	＊2
LDSC20A-1B32TQ
LDSC20A-1B34T	34	344.10	362	33	89	127	63	---	---	16.8
LDSC20A-1B34TQ
LDSC20A-1B35T	35	354.20	372	33	89	127	63	---	---	17.5
LDSC20A-1B35TQ
LDSC20A-1B36T	36	364.29	382	33	89	127	63	---	---	18.3
LDSC20A-1B36TQ
LDSC20A-1B38T	38	384.48	402	33	89	127	63	---	---	20.0
LDSC20A-1B38TQ
LDSC20A-1B40T	40	404.67	422	33	89	127	63	---	---	21.7
LDSC20A-1B40TQ
LDSC20A-1B42T	42	424.86	443	33	89	127	63	---	---	23.6
LDSC20A-1B42TQ
LDSC20A-1B45T	45	455.15	473	33	89	127	63	---	---	26.5
LDSC20A-1B45TQ
LDSC20A-1B48T	48	485.45	503	33	89	127	63	40	392	29.3
LDSC20A-1B48TQ
LDSC20A-1B50T	50	505.65	524	33	89	127	63	40	412	31.5
LDSC20A-1B50TQ
LDSC20A-1B54T	54	546.05	564	33	103	147	80	40	453	39.7
LDSC20A-1B54TQ
LDSC20A-1B60T	60	606.66	625	33	103	147	80	40	513	47.4
LDSC20A-1B60TQ
LDSC20A-1B65T	65	657.17	675	33	103	147	80	40	564	54.1
LDSC20A-1B65TQ
LDSC20A-1B70T	70	707.68	726	33	103	147	80	40	614	61.8
LDSC20A-1B70TQ
LDSC20A-1B75T	75	758.20	777	33	103	147	80	40	665	70.0
LDSC20A-1B75TQ

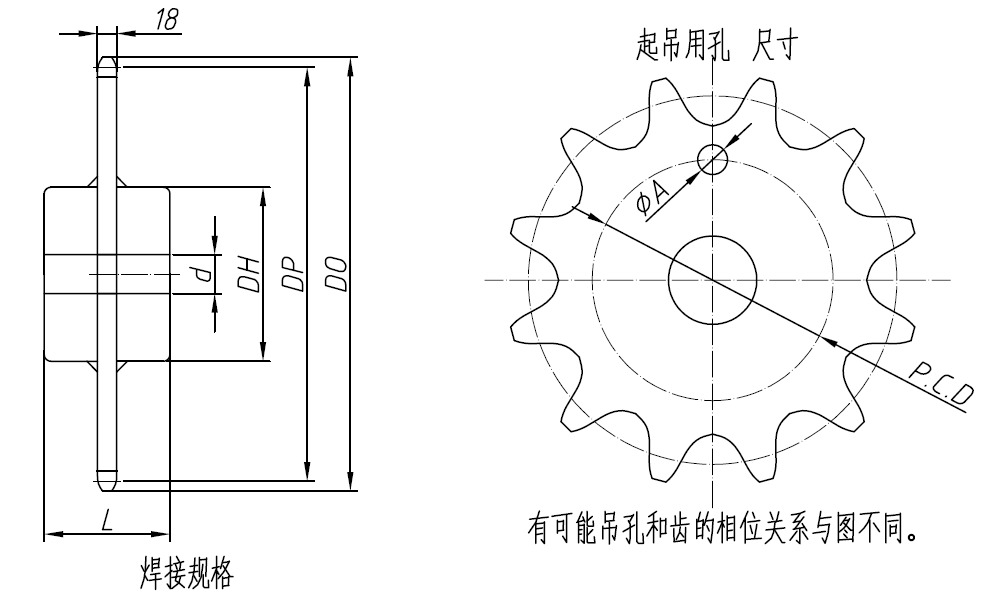

型號	齒數	節距圓直徑 DP	外徑 DO	預制孔徑 d	最大軸孔徑 d	輪轂外徑 DH	輪轂長度 L	起吊孔徑 A	起吊孔 P.C.D.	大概質量 kg	材質規格


		mm	mm	mm	mm	mm	mm	mm	mm
LDSC20A-1C22T	22	223.10	240	33	80	117	80	---	---	9.9	＊1
LDSC20A-1C22TQ
LDSC20A-1C23T	23	233.17	250	33	80	117	80	---	---	10.4
LDSC20A-1C23TQ
LDSC20A-1C24T	24	243.25	260	33	80	117	80	---	---	10.9
LDSC20A-1C24TQ
LDSC20A-1C25T	25	253.32	270	33	80	117	80	---	---	11.4
LDSC20A-1C25TQ
LDSC20A-1C26T	26	263.41	281	33	80	117	80	---	---	12.0
LDSC20A-1C26TQ
LDSC20A-1C27T	27	273.49	291	33	80	117	80	---	---	12.6
LDSC20A-1C27TQ
LDSC20A-1C28T	28	283.57	301	33	80	117	80	---	---	13.2
LDSC20A-1C28TQ
LDSC20A-1C30T	30	303.75	321	33	80	117	80	---	---	14.5
LDSC20A-1C30TQ
LDSC20A-1C32T	32	323.92	341	33	89	127	90	---	---	17.7
LDSC20A-1C32TQ
LDSC20A-1C34T	34	344.10	362	33	89	127	90	---	---	19.1
LDSC20A-1C34TQ
LDSC20A-1C35T	35	354.20	372	33	89	127	90	---	---	19.9
LDSC20A-1C35TQ
LDSC20A-1C36T	36	364.29	382	33	89	127	90	---	---	20.7
LDSC20A-1C36TQ
LDSC20A-1C38T	38	384.48	402	33	89	127	90	---	---	22.3
LDSC20A-1C38TQ
LDSC20A-1C40T	40	404.67	422	33	89	127	90	---	---	24.1
LDSC20A-1C40TQ
LDSC20A-1C42T	42	424.86	443	33	89	127	90	---	---	25.9
LDSC20A-1C42TQ
LDSC20A-1C45T	45	455.15	473	33	89	127	90	---	---	28.8
LDSC20A-1C45TQ
LDSC20A-1C48T	48	485.45	503	33	89	127	90	40	392	31.7
LDSC20A-1C48TQ
LDSC20A-1C50T	50	505.65	524	33	89	127	90	40	412	33.9
LDSC20A-1C50TQ
LDSC20A-1C54T	54	546.05	564	33	103	147	90	40	453	40.9
LDSC20A-1C54TQ
LDSC20A-1C60T	60	606.66	625	33	103	147	100	40	513	49.8
LDSC20A-1C60TQ
LDSC20A-1C65T	65	657.17	675	38	103	147	100	40	564	56.6
LDSC20A-1C65TQ
LDSC20A-1C70T	70	707.68	726	38	103	147	100	40	614	64.1
LDSC20A-1C70TQ
LDSC20A-1C75T	75	758.20	777	38	103	147	100	40	665	72.2
LDSC20A-1C75TQ

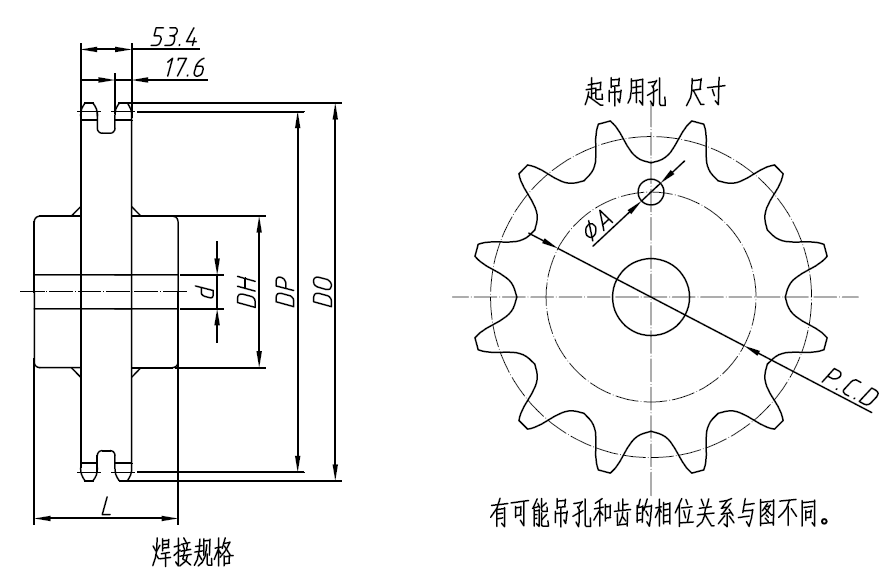

型號	齒數	節距圓直徑 DP	外徑 DO	預制孔徑 d	最大軸孔徑 d	輪轂外徑 DH	輪轂長度 L	起吊孔徑 A	起吊孔 P.C.D.	大概質量 kg	材質規格


		mm	mm	mm	mm	mm	mm	mm	mm
LDSC20A-2B12TQ	12	122.67	138	23	58	86	80	---	---	4.7	＊1
LDSC20A-2B13TQ	13	132.67	148	23	65	95	80	---	---	5.7
LDSC20A-2B14TQ	14	142.68	158	23	72	105	80	---	---	6.8
LDSC20A-2B15T	15	152.71	168	28	66	98	80	---	---	7.3
LDSC20A-2B15TQ
LDSC20A-2B16T	16	162.75	179	28	66	98	80	---	---	8.3
LDSC20A-2B16TQ
LDSC20A-2B17T	17	172.79	189	28	75	107	80	---	---	9.6
LDSC20A-2B17TQ
LDSC20A-2B18T	18	182.84	199	28	75	107	80	---	---	10.7
LDSC20A-2B18TQ
LDSC20A-2B19T	19	192.90	209	28	89	127	90	---	---	13.6	＊2
LDSC20A-2B19TQ
LDSC20A-2B20T	20	202.96	220	28	89	127	90	---	---	14.8
LDSC20A-2B20TQ
LDSC20A-2B21T	21	213.03	230	28	89	127	90	---	---	16.0
LDSC20A-2B21TQ
LDSC20A-2B22T	22	223.10	240	33	95	137	90	---	---	17.8
LDSC20A-2B22TQ
LDSC20A-2B23T	23	233.17	250	33	95	137	90	---	---	19.2
LDSC20A-2B23TQ
LDSC20A-2B24T	24	243.25	260	33	95	137	90	---	---	20.7
LDSC20A-2B24TQ
LDSC20A-2B25T	25	253.32	270	33	95	137	90	---	---	22.2
LDSC20A-2B25TQ
LDSC20A-2B26T	26	263.41	281	33	95	137	90	---	---	23.8
LDSC20A-2B26TQ
LDSC20A-2B27T	27	273.49	291	33	95	137	90	---	---	25.4
LDSC20A-2B27TQ
LDSC20A-2B28T	28	283.57	301	33	95	137	90	---	---	27.2
LDSC20A-2B28TQ
LDSC20A-2B30T	30	303.75	321	33	95	137	90	---	---	30.9
LDSC20A-2B30TQ
LDSC20A-2B32T	32	323.92	341	33	95	137	90	35	224	34.4
LDSC20A-2B32TQ
LDSC20A-2B34T	34	344.10	362	33	95	137	90	35	245	38.6
LDSC20A-2B34TQ
LDSC20A-2B35T	35	354.20	372	33	95	137	90	35	255	40.8
LDSC20A-2B35TQ
LDSC20A-2B36T	36	364.29	382	33	95	137	90	35	265	43.0	＊3
LDSC20A-2B38T	38	384.48	402	33	103	137	90	35	285	47.8
LDSC20A-2B40T	40	404.67	422	33	103	147	100	35	305	54.7
LDSC20A-2B42T	42	424.86	443	33	103	147	100	35	326	60.0
LDSC20A-2B45T	45	455.15	473	33	103	147	100	35	356	68.5
LDSC20A-2B48T	48	485.45	503	33	103	147	115	35	386	79.4
LDSC20A-2B50T	50	505.65	524	33	103	147	115	35	407	85.8
LDSC20A-2B54T	54	546.05	564	33	103	147	115	35	447	99.4
LDSC20A-2B60T	60	606.66	625	33	103	147	115	35	508	121.6

材質·規格
＊1	機械結構用碳鋼削出規格

＊2	機械結構用碳鋼，普通結構用軋鋼焊接規格

＊3	普通結構軋鋼（齒形部，輪轂部）焊接規格

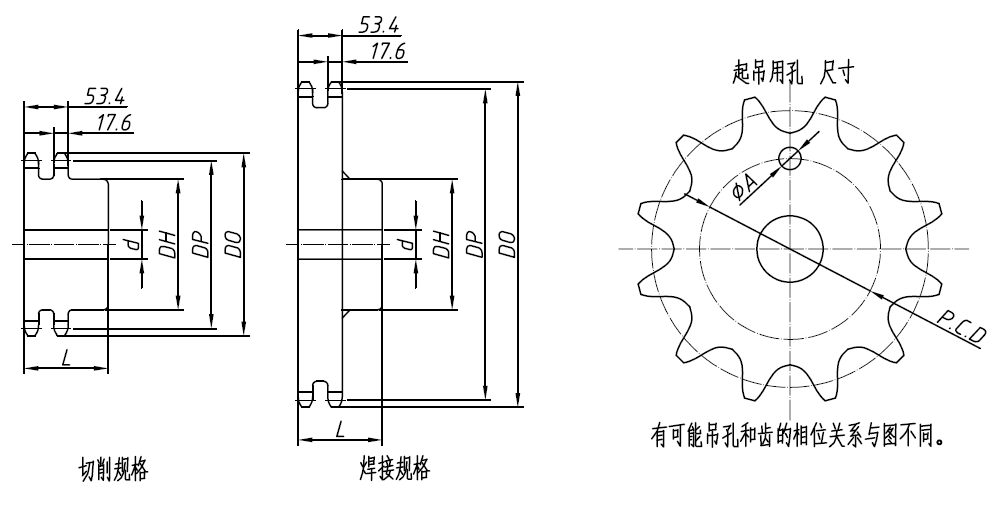

型號	齒數	節距圓直徑 DP	外徑 DO	預制孔徑 d	最大軸孔徑 d	輪轂外徑 DH	輪轂長度 L	起吊孔徑 A	起吊孔 P.C.D.	大概質量 kg	材質規格


		mm	mm	mm	mm	mm	mm	mm	mm
LDSC20A-2C15T	15	152.71	168	28	66	98	99	---	---	8.4	＊1
LDSC20A-2C15TQ
LDSC20A-2C16T	16	162.75	179	28	75	107	104	---	---	10.2
LDSC20A-2C16TQ
LDSC20A-2C17T	17	172.79	189	28	75	107	104	---	---	11.3
LDSC20A-2C17TQ
LDSC20A-2C18T	18	182.84	199	28	75	107	104	---	---	12.4
LDSC20A-2C18TQ
LDSC20A-2C19T	19	192.90	209	28	89	127	115	---	---	16.0
LDSC20A-2C19TQ
LDSC20A-2C20T	20	202.96	220	28	89	127	115	---	---	17.2
LDSC20A-2C20TQ
LDSC20A-2C21T	21	213.03	230	28	89	127	115	---	---	18.5
LDSC20A-2C21TQ
LDSC20A-2C22T	22	223.10	240	33	95	137	110	---	---	20.1
LDSC20A-2C22TQ
LDSC20A-2C23T	23	233.17	250	33	95	137	110	---	---	21.5
LDSC20A-2C23TQ
LDSC20A-2C24T	24	243.25	260	33	95	137	110	---	---	23.0
LDSC20A-2C24TQ
LDSC20A-2C25T	25	253.32	270	33	95	137	110	---	---	24.5
LDSC20A-2C25TQ
LDSC20A-2C26T	26	263.41	281	33	95	137	110	---	---	26.1
LDSC20A-2C26TQ
LDSC20A-2C27T	27	273.49	291	33	95	137	110	---	---	27.8
LDSC20A-2C27TQ
LDSC20A-2C28T	28	283.57	301	33	95	137	110	---	---	29.5
LDSC20A-2C28TQ
LDSC20A-2C30T	30	303.75	321	33	95	137	110	---	---	33.2
LDSC20A-2C30TQ
LDSC20A-2C32T	32	323.92	341	33	95	137	110	35	224	36.7
LDSC20A-2C32TQ
LDSC20A-2C34T	34	344.10	362	33	95	137	110	35	245	40.9
LDSC20A-2C34TQ
LDSC20A-2C35T	35	354.20	372	33	95	137	110	35	255	43.1
LDSC20A-2C35TQ
LDSC20A-2C36T	36	364.29	382	33	95	137	110	35	265	45.3	＊2
LDSC20A-2C38T	38	384.48	402	33	103	147	120	35	285	52.4
LDSC20A-2C40T	40	404.67	422	33	103	147	120	35	305	57.4
LDSC20A-2C42T	42	424.86	443	33	103	147	120	35	326	62.6
LDSC20A-2C45T	45	455.15	473	33	103	147	120	35	356	71.1
LDSC20A-2C48T	48	485.45	503	33	103	147	120	35	386	80.0
LDSC20A-2C50T	50	505.65	524	33	103	147	120	35	407	86.4
LDSC20A-2C54T	54	546.05	564	33	103	147	120	35	447	99.9
LDSC20A-2C60T	60	606.66	625	33	103	147	120	35	508	122.1
