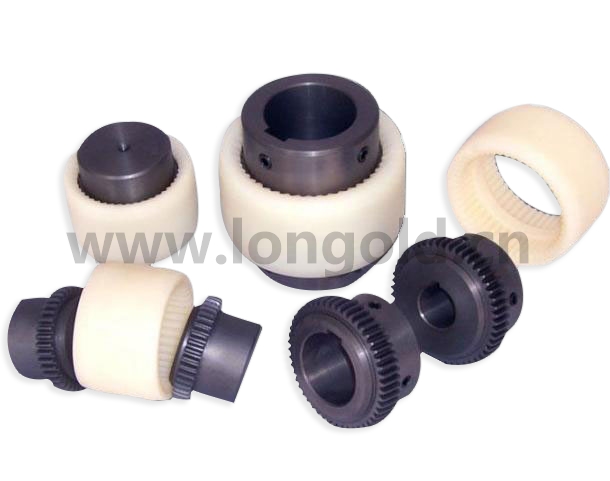

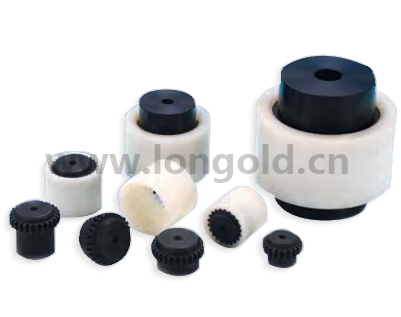

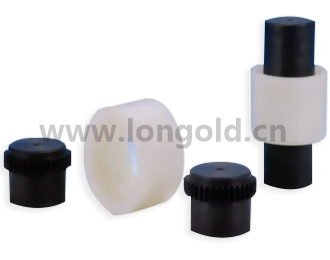

GF鼓形齒式聯軸器I
特點 |
◎ 鼓形齒式聯軸器屬于剛撓性聯軸器，齒式聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。
◎ 鼓形齒聯軸器可允許較大的角位移，可改善齒的接觸條件，提高傳遞轉矩的能力，延長使用壽命。
◎ 最大傳遞扭距達820Nm，可抑制噪音1~2分貝，無油污、易安裝、方便維修以及特低維修成本。
◎ 有效隔絕熱源及電源（防靜電）。
◎ 具有較高的緩沖減震性能，并且可以補償軸向、徑向、角向的誤差。
◎ 超載保護，有效保護電機和油泵。
◎ 制作材料：由兩個粉未冶金或C45鋼件制造成弧型齒輪加一個尼龍膠圈組合而成，使其聯接部位達到“軟接”的效果。
◎ 產品結構：2個鐵心加一個尼龍膠圈組合而成。
◎ 適配電機功率：150HP / 110KW以內。
◎ 適配軸徑 ：5mm ~ 65mm。
◎ 工作溫度：-20 ~ +120℃。
◎ 適用于低速重載工況，如冶金、礦山、起重運輸?shù)刃袠I(yè)、也適用于石油、化工、通用機械等各類機械的軸系傳動。
與直齒式聯軸器相比有以下特點 |
◎ 承載能力強。在相同的內齒套外徑和聯軸器最大外徑下，鼓形齒式聯軸器的承載能力平均比直齒式聯軸器 提高15～20%；
◎ 角位移補償量大。當徑向位移等于零時，直齒式聯軸器的許用角位移為1o；，而鼓形齒式聯軸器的許用角位移為1o；30''，
提高50%，在相同的模數、齒數、齒寬下，鼓形齒比直齒允許的角位移大；
◎ 鼓形齒面使內、外齒的接觸條件得到改善，避免了在角位移條件下直齒齒端棱邊擠壓，應力集中的弊端，同時改善了齒面
摩擦、磨損狀況，降低了噪聲，維修周期長；
◎ 外齒套齒端呈喇叭形狀，使內、外齒裝拆十分方便。
◎ 傳動效率高達99.7%。 基于經上特點，國內外已普遍以鼓形齒替代直齒式聯軸器。JAGA生產的鼓形齒式聯軸器品種規格齊全，
并符合相應的標準。 鼓形齒式聯軸器，其剛性大，有撓性，無彈性，故不適宜用于要求減振、緩沖及二軸對中要求嚴格的機械。
型號表示 |
（1）鼓形齒式聯軸器：GF規格
（2）尺碼：最大孔徑14mm
