產品中心

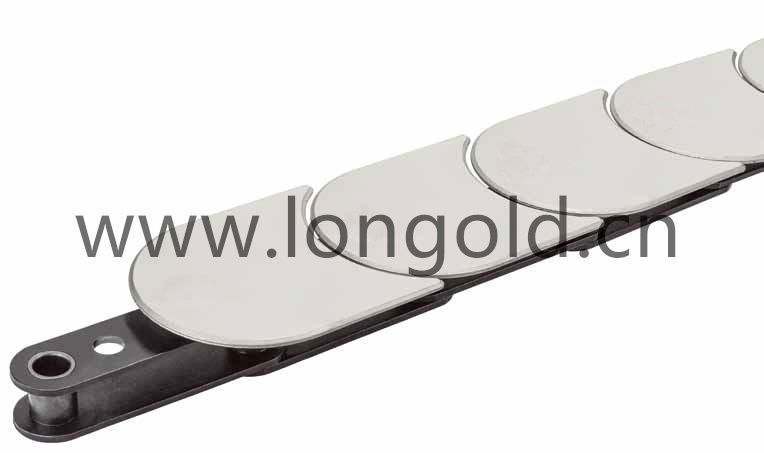

頂板輸送鏈

最適用于狹小空間的水平搬運。鏈條側面安裝新月形頂板，可進行水平搬運，高容許張力。實體鏈可采用碳鋼（45#）和不銹鋼（SUS304）規格。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

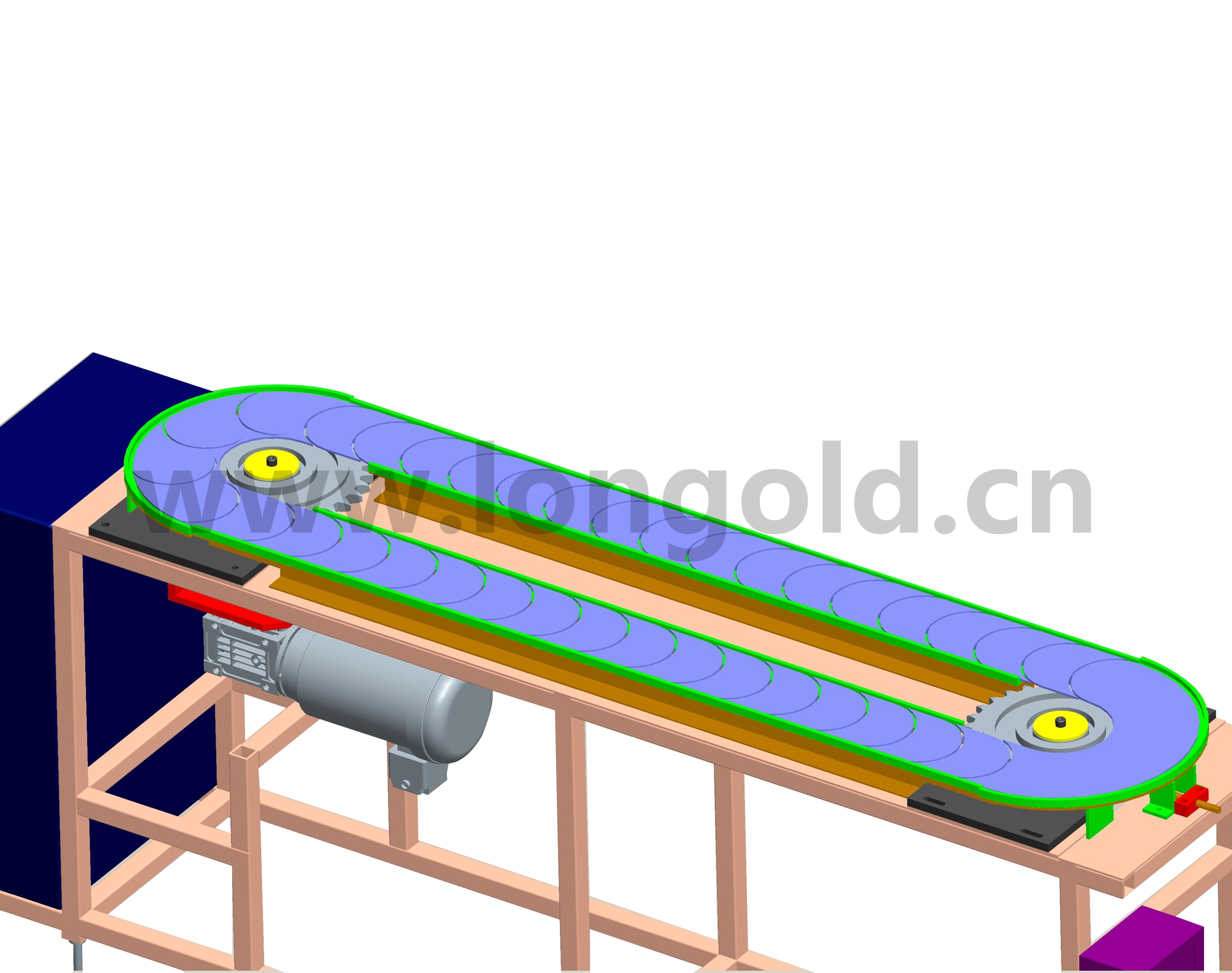

◎ 最適用于狹小空間的水平搬運。

◎ 鏈條側面安裝新月形頂板，可進行水平搬運，高容許張力。

◎ 實體鏈可采用碳鋼（45#）和不銹鋼（SUS304）規格。

型號表示·訂購方法

1.型號表示

（1）TOS：頂板輸送鏈系列

（2）規格尺寸

2.訂購方法

◎ 標準包裝訂購

LD鏈條一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

◎ 按所需長度訂購

可按照您指定的鏈條長度交貨。

3. 訂購鏈條時的注意事項

當鏈條型號不明確時

◎ 必須確認鏈條的規格（強力型、材質等規格）。并向裝置的制造商確認。

◎ 鏈條的鏈板上刻有鏈條的尺寸、規格可供確認。

◎ 請測量鏈條的節距、滾子直徑、內鏈節內寬、鏈板厚度。

◎ 電話或者郵件聯系我們的技術人員現場測量確認鏈條的規格。

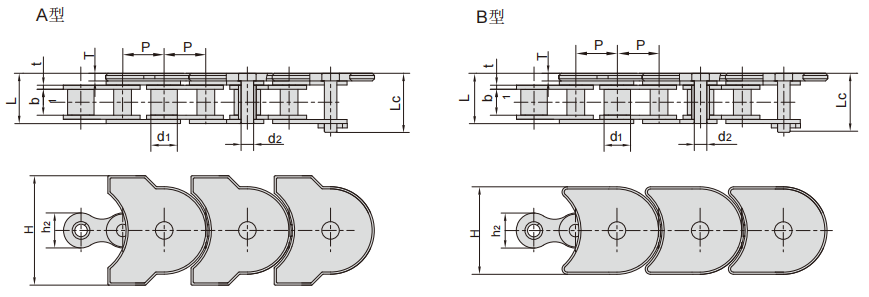

隆德鏈號	節距	滾子直徑	內節內寬	銷軸直徑	銷軸長度		鏈板尺寸		附板尺寸		極限拉伸載荷	每米長重	型式
	P	d1 max	b1 min	d2 max	L max	Lc max	h2 max	t	H	T	Q min	q
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kN/LB	kg/m
LDTOS50	19.05	12.07	11.68	5.72	23.3	27.28	16.0	1.85	50.0	3.5	29/6591	2.35	A
LDTOS50F1	25.40	12.07	11.68	5.72	22.8	27.28	21.0	1.85	50.0	3.5	29/6591	2.95	B
LDTOS80	38.10	15.88	15.75	7.92	32.4	-	27.3	3.25	82.6	3.25	55.6/12636	4.91	B

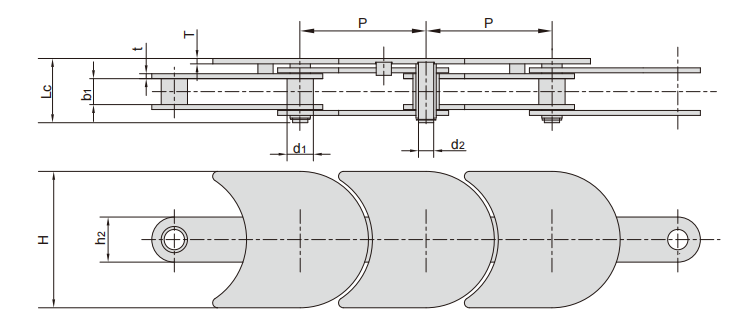

隆德鏈號	節距	滾子直徑	內節內寬	銷軸直徑	銷軸長度	鏈板尺寸		附板尺寸		極限拉伸載荷	每米長重
	P	d1	b1	d2	Lc	h2	t	H	T	Q	q
	mm	mm	mm	mm	mm	mm	mm	mm	mm	kN/LB	kg/m
LD76HP	76.20	15.92	15.7	9.2	37.5	27.3	3.0	82.6	3.0	45/10227	2.76

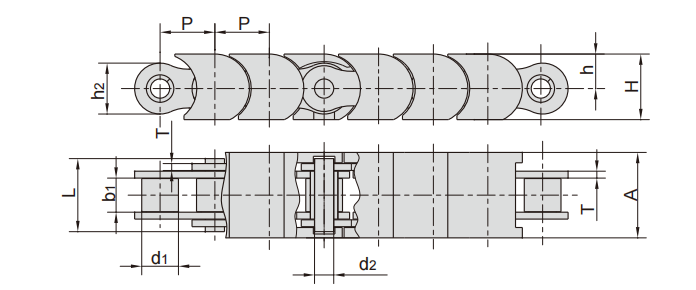

隆德鏈號	節距	滾子直徑	內節內寬	銷軸直徑	銷軸長度	鏈板尺寸		塑料件尺寸			極限拉伸載荷
	P	d1 max	b1 min	d2 max	L max	h2 max	T max	A	h	H	Q min
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kN/LB
LD08B-TP	12.70	8.51	7.75	4.45	16.7	11.8	1.6	19.8	8.0	15.2	18/4091
LD10B-TP	15.875	10.16	9.65	5.08	19.5	14.7	1.7	24.8	9.5	17.5	22.4/5091
LD12B-TP	19.05	12.07	11.68	5.72	22.5	16.0	1.85	29.8	11.1	19.8	29/6591
