產品中心

雙倍節距成品孔鏈輪

安裝（聯結）后無背隙，定位簡單，由于采用軸向固定，不需要“防止脫落具” ，適用鏈條尺寸: [S滾子型] RF2040～RF2100, [R滾子型] RF2040～RF2100。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

◎ 安裝（聯結）后無背隙。
◎ 定位簡單。
◎ 由于采用軸向固定，不需要“防止脫落具”
◎ 適用鏈條尺寸: [S滾子型] RF2040～RF2100, [R滾子型] RF2040～RF2100

使用的注意事項

◎ 選擇負荷扭矩時，需選擇小于尺寸表所表示的傳導扭矩的型號。
◎ 請將軸徑公差h8，軸表面粗糙度Ra3.2作為基準。
◎ 安裝至D型軸，或如電機軸等已經進行鍵槽加工的軸時，容許扭矩將減少10%。
◎ 安裝至可保證機械性質的冷軋條鋼（冷拔材尺寸容許徑8級～10級）時，容許扭矩將減少10%。
◎ 軸材請使用S35C以上的實心軸材。
◎ 使用溫度范圍-20°C～200°C。
◎ 固定螺栓·螺母時，請使用扭矩扳手，按照規定的扭矩固定。安裝時，請事先確認添附的使用說明書，按指示操作。

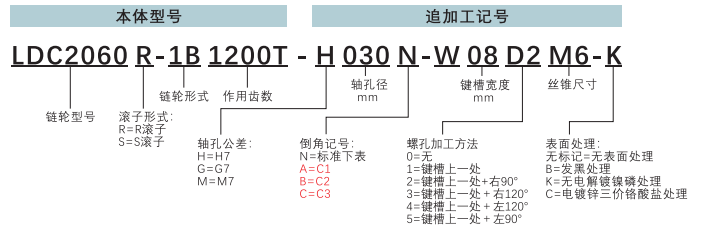

型號表示

訂購鏈輪時的注意事項

當滾子鏈條和鏈輪型號都不明確時

◎ 必須確認滾子鏈條的規格（強力型、材質等規格）。并向裝置的制造商確認。

◎ 滾子鏈條的鏈板上刻有滾子鏈條的尺寸、規格可供確認。

◎ 請測量滾子鏈條的節距、滾子直徑、內鏈節內寬、鏈板厚度。

◎ 電話或者郵件聯系我們的技術人員現場測量確認鏈條、鏈輪的規格。

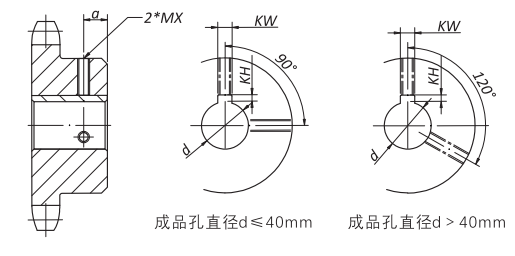

適用軸孔直徑	鍵槽寬度	公差（Js9）	鍵槽深度	公差	緊定螺釘 MX
d	KW		KH
mm	mm		mm
10＜d＜12	4	±0.0150	1.8	+0.10	M4
12≤d＜17	5		2.3		M5
17≤d＜22	6		2.8		M6
22≤d＜30	8	±0.0180	3.3	+0.20	M6
30≤d＜38	10	±0.0180			M8
38≤d＜44	12	±0.0215
44≤d＜50	14		3.8
50≤d＜58	16		4.3		M10
58≤d＜65	18		4.4		M10

注：附帶兩個鎖緊螺釘。

標準鏈輪	環保鏈輪	滾子形式	作用齒數	螺紋孔位置	絲錐孔尺寸
鋼制	不銹鋼		作用齒數	螺紋孔位置	M5				M6								M8								M10
鏈輪型號			T	a	成品軸孔直徑d
鏈輪型號			T	mm	mm				mm								mm								mm
LDC2040S-1B 912T-H□□J	LDC2040S-1B 912T-SS-H□□J	S滾子	9 1/2	7	14	15	16	17	18	19	20	22	24	25	28	30	32	35	38
LDC2040S-1B 1012T-H□□J	LDC2040S-1B 1012T-SS-H□□J		10 1/2	7	14	15	16	17	18	19	20	22	24	25	28	30	32	35	38	40	42	45
LDC2040S-1B 1112T-H□□J	LDC2040S-1B 1112T-SS-H□□J		11 1/2	7	14	15	16	17	18	19	20	22	24	25	28	30	32	35	38	40	42	45	48	50
LDC2040S-1B 1200T-H□□J	LDC2040S-1B 1200T-SS-H□□J		12	7	14	15	16	17	18	19	20	22	24	25	28	30	32	35	38	40	42
LDC2040S-1B 1212T-H□□J	LDC2040S-1B 1212T-SS-H□□J		12 1/2	7	14	15	16	17	18	19	20	22	24	25	28	30	32	35	38	40	42
LDC2050S-1B 912T-H□□J	LDC2050S-1B 912T-SS-H□□J		9 1/2	8				17	18	19	20	22	24	25	28	30	32	35	38	40	42	45	48
LDC2050S-1B 1012T-H□□J	LDC2050S-1B 1012T-SS-H□□J		10 1/2	8				17	18	19	20	22	24	25	28	30	32	35	38	40	42	45	48
LDC2050S-1B 1112T-H□□J	LDC2050S-1B 1112T-SS-H□□J		11 1/2	8				17	18	19	20	22	24	25	28	30	32	35	38	40	42	45	48
LDC2050S-1B 1200T-H□□J	LDC2050S-1B 1200T-SS-H□□J		12	8				17	18	19	20	22	24	25	28	30	32	35	38	40	42	45	48
LDC2050S-1B 1212T-H□□J	LDC2050S-1B 1212T-SS-H□□J		12 1/2	8				17	18	19	20	22	24	25	28	30	32	35	38	40	42	45	48
LDC2060S-1B 912T-H□□J	LDC2060S-1B 912T-SS-H□□J		9 1/2	12				17	18	19	20	22	24	25	28	30	32	35	38	40	42	45	48	50	55
LDC2060S-1B 1012T-H□□J	LDC2060S-1B 1012T-SS-H□□J		10 1/2	12				17	18	19	20	22	24	25	28	30	32	35	38	40	42	45	48	50	55
LDC2060S-1B 1112T-H□□J	LDC2060S-1B 1112T-SS-H□□J		11 1/2	15						19	20	22	24	25	28	30	32	35	38	40	42	45	48	50	55
LDC2060S-1B 1200T-H□□J	LDC2060S-1B 1200T-SS-H□□J		12	15						19	20	22	24	25	28	30	32	35	38	40	42	45	48	50	55
LDC2060S-1B 1212T-H□□J	LDC2060S-1B 1212T-SS-H□□J		12 1/2	15						19	20	22	24	25	28	30	32	35	38	40	42	45	48	50	55
LDC2080S-1B 912T-H□□J	LDC2080S-1B 912T-SS-H□□J		9 1/2	12										25	28	30	32	35	38	40	42	45	48	50	55	60
LDC2080S-1B 1012T-H□□J	LDC2080S-1B 1012T-SS-H□□J		10 1/2	12										25	28	30	32	35	38	40	42	45	48	50	55	60
LDC2080S-1B 1112T-H□□J	LDC2080S-1B 1112T-SS-H□□J		11 1/2	15												30	32	35	38	40	42	45	48	50	55	60	65
LDC2080S-1B 1200T-H□□J	LDC2080S-1B 1200T-SS-H□□J		12	15												30	32	35	38	40	42	45	48	50	55	60	65
LDC2080S-1B 1212T-H□□J	LDC2080S-1B 1212T-SS-H□□J		12 1/2	15												30	32	35	38	40	42	45	48	50	55	60	65
LDC2100S-1B 912T-H□□J	-		9 1/2	15												30	32	35	38	40	42	45	48	50	55	60	65
LDC2040R-1B 1000T-H□□J	LDC2040R-1B 1100T-SS-H□□J	R滾子	10	7	14	15	16	17	18	19	20	22	24	25	28	30	32
LDC2040R-1B 1100T-H□□J	LDC2040R-1B 1200T-SS-H□□J		11	7	14	15	16	17	18	19	20	22	24	25	28	30	32	35	38	40	42
LDC2040R-1B 1200T-H□□J	LDC2040R-1B 1300T-SS-H□□J		12	7	14	15	16	17	18	19	20	22	24	25	28	30	32	35	38	40	42
LDC2040R-1B 1300T-H□□J	-		13	7	14	15	16	17	18	19	20	22	24	25	28	30	32	35	38	40	42
LDC2040R-1B 1400T-H□□J			14	7	14	15	16	17	18	19	20	22	24	25	28	30	32	35	38	40	42
LDC2040R-1B 1500T-H□□J			15	7	14	15	16	17	18	19	20	22	24	25	28	30	32	35	38	40	42	45
LDC2040R-1B 1600T-H□□J			16	7	14	15	16	17	18	19	20	22	24	25	28	30	32	35	38	40	42	45
LDC2050R-1B 1000T-H□□J	LDC2050R-1B 1100T-SS-H□□J		10					17	18	19	20	22	24	25	28	30	32	35	38	40	42	45	48
LDC2050R-1B 1100T-H□□J	LDC2050R-1B 1200T-SS-H□□J		11					17	18	19	20	22	24	25	28	30	32	35	38	40	42	45	48
LDC2050R-1B 1200T-H□□J	LDC2050R-1B 1300T-SS-H□□J		12							19	20	22	24	25	28	30	32	35	38	40	42	45	48
LDC2050R-1B 1300T-H□□J	-		13							19	20	22	24	25	28	30	32	35	38	40	42	45	48
LDC2050R-1B 1400T-H□□J			14							19	20	22	24	25	28	30	32	35	38	40	42	45	48
LDC2050R-1B 1500T-H□□J			15							19	20	22	24	25	28	30	32	35	38	40	42	45	48
LDC2050R-1B 1600T-H□□J			16							19	20	22	24	25	28	30	32	35	38	40	42	45	48
LDC2060R-1B 1000T-H□□J	LDC2060R-1B 1100T-SS-H□□J		10							19	20	22	24	25	28	30	32	35	38	40	42	45	48	50	55
LDC2060R-1B 1100T-H□□J	LDC2060R-1B 1200T-SS-H□□J		11							19	20	22	24	25	28	30	32	35	38	40	42	45	48	50	55
LDC2060R-1B 1200T-H□□J	LDC2060R-1B 1300T-SS-H□□J		12							19	20	22	24	25	28	30	32	35	38	40	42	45	48	50	55
LDC2060R-1B 1300T-H□□J	-		13							19	20	22	24	25	28	30	32	35	38	40	42	45	48	50	55
LDC2060R-1B 1400T-H□□J			14							19	20	22	24	25	28	30	32	35	38	40	42	45	48	50	55
LDC2060R-1B 1500T-H□□J			15							19	20	22	24	25	28	30	32	35	38	40	42	45	48	50	55
LDC2060R-1B 1600T-H□□J			16							19	20	22	24	25	28	30	32	35	38	40	42	45	48	50	55
LDC2080R-1B 1000T-H□□J	-		10													30	32	35	38	40	42	45	48	50	55	60	65
LDC2080R-1B 1100T-H□□J			11													30	32	35	38	40	42	45	48	50	55	60	65
LDC2080R-1B 1200T-H□□J			12													30	32	35	38	40	42	45	48	50	55	60	65
LDC2080R-1B 1300T-H□□J			13													30	32	35	38	40	42	45	48	50	55	60	65
LDC2080R-1B 1400T-H□□J			14													30	32	35	38	40	42	45	48	50	55	60	65
LDC2080R-1B 1500T-H□□J			15													30	32	35	38	40	42	45	48	50	55	60	65
LDC2080R-1B 1600T-H□□J			16													30	32	35	38	40	42	45	48	50	55	60	65
LDC2100R-1B 1100T-H□□J	-		11															35	38	40	42	45	48	50	55	60	65
