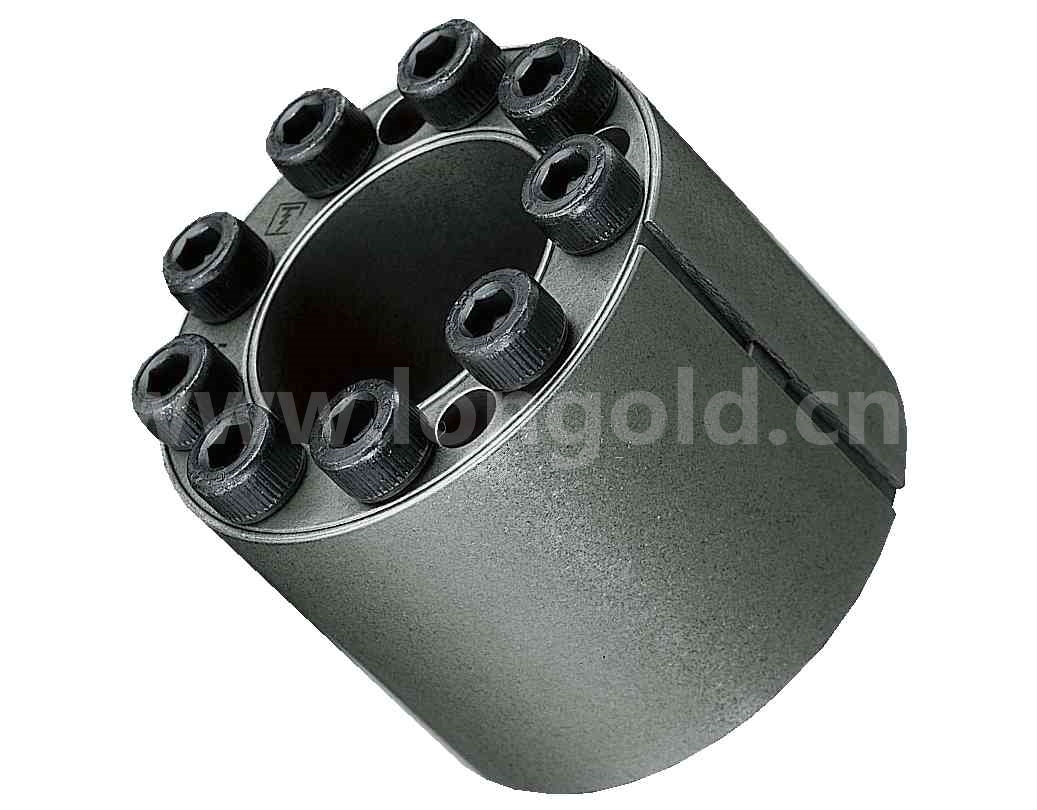

聯結件 AD-N系列

傳遞大容量扭矩類型標準規格, 無電解鎳規格

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

◎ 傳遞扭矩能力是AS系列的1.5～3倍。

◎ 有定心功能，無需對輪轂進行導向部的加工。

◎ 具有與AS系列產品同樣的內外徑，可對復數使用制品進行替換。

◎ 還有最適于在無塵室中有大扭矩需求的無電解鎳規格品。

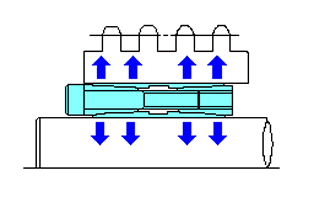

構造

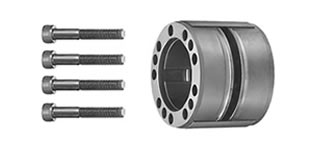

* AD-N系列品中除螺栓以外的部件為一體式結構，顧客無法將螺栓以外的部品進行拆解。發貨時無螺栓插入的螺紋孔為拆卸孔。

規格種類

規格	型號	適用軸徑	傳遞扭矩
規格	型號	適用軸徑	N?m	kgf?m
標準規格	AD-N系列	φ19～φ300	382～429000	39～43800
無電解鎳規格	AD-N-KP系列	φ50～φ100	4210～26500	430～2700

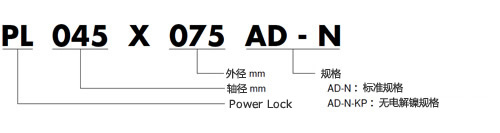

型號表示

附件下載

AD-N安裝說明書.pdf

AD-N-KP安裝說明書.pdf

標準規格	標準規格	無電解鍍鎳規格
PL019X047AD-N	PL080X120AD-N	PL050X080AD-N-KP
PL020X047AD-N	PL085X125AD-N	PL055X085AD-N-KP
PL022X047AD-N	PL090X130AD-N	PL060X090AD-N-KP
PL024X050AD-N	PL095X135AD-N	PL065X095AD-N-KP
PL025X050AD-N	PL100X145AD-N	PL070X110AD-N-KP
PL028X055AD-N	PL110X155AD-N	PL075X115AD-N-KP
PL030X055AD-N	PL120X165AD-N	PL080X120AD-N-KP
PL032X060AD-N	PL130X180AD-N	PL085X125AD-N-KP
PL035X060AD-N	PL140X190AD-N	PL090X130AD-N-KP
PL038X065AD-N	PL150X200AD-N	PL095X135AD-N-KP
PL040X065AD-N	PL160X210AD-N	PL100X145AD-N-KP
PL042X075AD-N	PL170X225AD-N
PL045X075AD-N	PL180X235AD-N
PL048X080AD-N	PL190X250AD-N
PL050X080AD-N	PL200X260AD-N
PL055X085AD-N	PL220X285AD-N
PL060X090AD-N	PL240X305AD-N
PL065X095AD-N	PL260X325AD-N
PL070X110AD-N	PL280X355AD-N
PL075X115AD-N	PL300X375AD-N

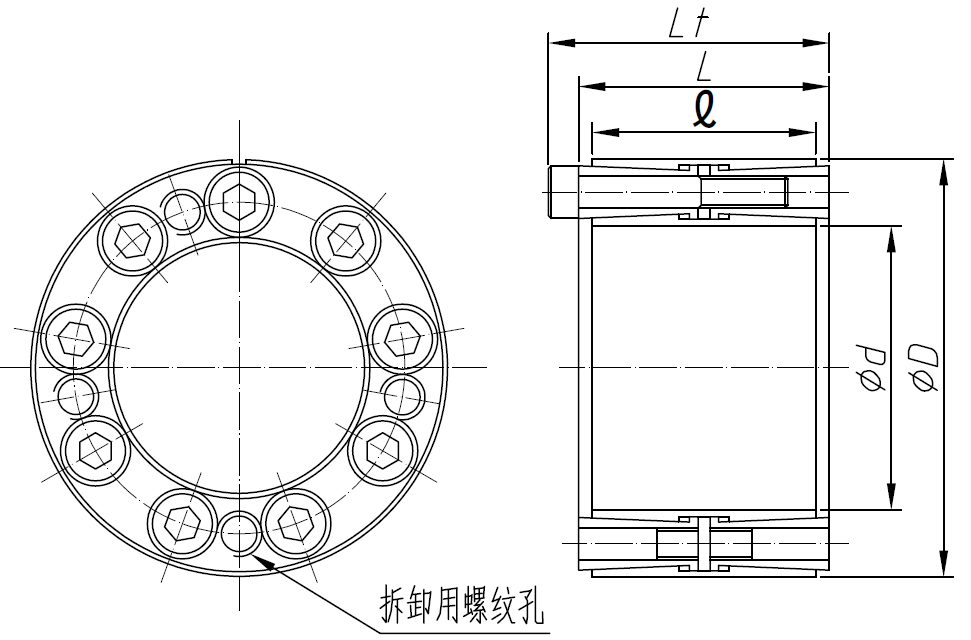

型號	尺寸　mm					傳遞扭矩 Mt		軸向負載 Pax		軸側面壓力 P		輪轂側面壓 P'		聯結螺栓				質量 kg
	d	D	L	?	Lt	傳遞扭矩 Mt		軸向負載 Pax		軸側面壓力 P		輪轂側面壓 P'		個數	尺寸	緊固力矩　M_A
	d	D	L	?	Lt	N?m	kgf?m	kN	kgf	MPa	kgf/mm²	MPa	kgf/mm²	個數	尺寸	N?m	kgf?m
PL019X047AD -N	19	47	35	30	41	382	39	40.6	4140	237	24.1	96	9.8	6	M6×028	16.7	1.7	0.30
PL020X047AD -N	20	47	35	30	41	402	41	40.6	4140	225	22.9	96	9.8	6	M6×028	16.7	1.7	0.35
PL022X047AD -N	22	47	35	30	41	441	45	40.6	4140	204	20.8	96	9.8	6	M6×028	16.7	1.7	0.33
PL024X050AD -N	24	50	40	35	46	647	66	54.2	5530	214	21.8	103	10.5	8	M6×030	16.7	1.7	0.42
PL025X050AD -N	25	50	40	35	46	676	69	54.2	5530	205	21.0	103	10.5	8	M6×030	16.7	1.7	0.41
PL028X055AD -N	28	55	40	35	46	755	77	54.2	5530	183	18.7	93	9.5	8	M6×030	16.7	1.7	0.49
PL030X055AD -N	30	55	40	35	46	784	80	54.2	5530	171	17.5	93	9.5	8	M6×030	16.7	1.7	0.46
PL032X060AD -N	32	60	50	45	56	1270	130	81.0	8300	189	19.2	101	10.3	10	M6×035	16.7	1.7	0.72
PL035X060AD -N	35	60	50	45	56	1370	140	81.0	8300	172	17.6	101	10.3	10	M6×035	16.7	1.7	0.66
PL038X065AD -N	38	65	57	52	63	1670	170	89.0	9100	151	15.4	88	9.0	11	M6×040	16.7	1.7	0.88
PL040X065AD -N	40	65	57	52	63	1760	180	89.0	9100	144	14.7	88	9.0	11	M6×040	16.7	1.7	0.83
PL042X075AD -N	42	75	64	56	72	3530	360	170	17300	192	19.6	108	11.0	9	M8×050	40.2	4.1	1.36
PL045X075AD -N	45	75	64	56	72	3820	390	170	17300	179	18.3	108	11.0	9	M8×050	40.2	4.1	1.27
PL048X080AD -N	48	80	64	56	72	4070	415	170	17300	168	17.1	101	10.3	9	M8×050	40.2	4.1	1.43
PL050X080AD -N	50	80	64	56	72	4210	430	170	17300	162	16.5	101	10.3	9	M8×050	40.2	4.1	1.38
PL055X085AD -N	55	85	64	56	72	4610	470	170	17300	147	15.0	95	9.7	9	M8×050	40.2	4.1	1.49
PL060X090AD -N	60	90	64	56	72	6170	630	208	21200	165	16.8	110	11.2	11	M8×050	40.2	4.1	1.59
PL065X095AD -N	65	95	64	56	72	6760	690	208	21200	130	13.3	89	9.1	11	M8×050	40.2	4.1	1.71
PL070X110AD -N	70	110	78	70	88	11600	1180	330	33700	179	18.3	114	11.6	11	M10×070	81.3	8.3	3.18
PL075X115AD -N	75	115	78	70	88	12300	1260	330	33700	167	17.0	109	11.1	11	M10×070	81.3	8.3	3.36

型號	尺寸　mm					傳遞扭矩 Mt		軸向負載 Pax		軸側面壓力 P		輪轂側面壓 P'		聯結螺栓				質量 kg
	d	D	L	?	Lt	傳遞扭矩 Mt		軸向負載 Pax		軸側面壓力 P		輪轂側面壓 P'		個數	尺寸	緊固力矩　M_A
	d	D	L	?	Lt	N?m	kgf?m	kN	kgf	MPa	kgf/mm²	MPa	kgf/mm²	個數	尺寸	N?m	kgf?m
PL080X120AD -N	80	120	78	70	88	14400	1470	360	36700	171	17.4	114	11.6	12	M10×070	81.3	8.3	3.52
PL085X125AD -N	85	125	78	70	88	15300	1560	360	36700	161	16.4	109	11.1	12	M10×070	81.3	8.3	3.7
PL090X130AD -N	90	130	78	70	88	17500	1790	390	39800	165	16.8	114	11.6	13	M10×070	81.3	8.3	3.88
PL095X135AD -N	95	135	78	70	88	18500	1890	390	39800	156	15.9	110	11.2	13	M10×070	81.3	8.3	4.06
PL100X145AD -N	100	145	100	90	112	26500	2700	531	54200	157	16.0	108	11.0	12	M12×090	142	14.5	6.13
PL110X155AD -N	110	155	100	90	112	31700	3230	576	58800	155	15.8	110	11.2	13	M12×090	142	14.5	6.65
PL120X165AD -N	120	165	100	90	112	39900	4070	664	67800	164	16.7	119	12.1	15	M12×090	142	14.5	7.13
PL130X180AD -N	130	180	116	104	130	50700	5170	779	79500	153	15.6	111	11.3	13	M14×090	225	23.0	8.32
PL140X190AD -N	140	190	116	104	130	62900	6420	900	91800	164	16.7	121	12.3	15	M14×090	225	23.0	8.67
PL150X200AD -N	150	200	116	104	130	71900	7340	959	97900	164	16.7	123	12.5	16	M14×090	225	23.0	9.15
PL160X210AD -N	160	210	116	104	130	81500	8320	1020	104000	163	16.6	123	12.6	17	M14×090	225	23.0	9.69
PL170X225AD -N	170	225	146	134	162	106000	10800	1240	127000	146	14.9	110	11.2	15	M16×120	348	35.5	17.7
PL180X235AD -N	180	235	146	134	162	120000	12200	1330	136000	147	15.0	113	11.5	16	M16×120	348	35.5	18.5
PL190X250AD -N	190	250	146	134	162	134000	13700	1410	144000	148	15.1	113	11.5	17	M16×120	348	35.5	21.4
PL200X260AD -N	200	260	146	134	162	141000	14400	1410	144000	140	14.3	108	11.0	17	M16×120	348	35.5	22.5
PL220X285AD -N	220	285	146	134	162	183000	18700	1670	170000	150	15.3	118	12.0	20	M16×120	348	35.5	26.6
PL240X305AD -N	240	305	146	134	162	220000	22400	1830	187000	151	15.4	120	12.2	22	M16×120	348	35.5	28.7
PL260X325AD -N	260	325	146	134	162	238000	24300	1830	187000	114	11.6	91	9.3	22	M16×120	348	35.5	30.9
PL280X355AD -N	280	355	177	165	197	364000	37100	2600	265000	150	15.3	118	12.0	20	M20×150	676	69.0	46.8
PL300X375AD -N	300	375	177	165	197	429000	43800	2860	292000	154	15.7	123	12.5	22	M20×150	676	69.0	49.7

型號	尺寸　mm					傳遞扭矩 Mt		軸向負載 Pax		軸側面壓力 P		輪轂側面壓 P'		聯結螺栓				質量 kg
	d	D	L	?	Lt	傳遞扭矩 Mt		軸向負載 Pax		軸側面壓力 P		輪轂側面壓 P'		個數	尺寸	緊固力矩　M_A
	d	D	L	?	Lt	N?m	kgf?m	kN	kgf	MPa	kgf/mm²	MPa	kgf/mm²	個數	尺寸	N?m	kgf?m
PL050X080AD -N-KP	50	80	64	56	72	4210	430	170	17300	162	16.5	101	10.3	9	M8×050	40.2	4.1	1.38
PL055X085AD -N-KP	55	85	64	56	72	4610	470	170	17300	147	15.0	95	9.7	9	M8×050	40.2	4.1	1.49
PL060X090AD -N-KP	60	90	64	56	72	6170	630	208	21200	165	16.8	110	11.2	11	M8×050	40.2	4.1	1.59
PL065X095AD -N-KP	65	95	64	56	72	6760	690	208	21200	130	13.3	89	9.1	11	M8×050	40.2	4.1	1.71
PL070X110AD -N-KP	70	110	78	70	88	11600	1180	330	33700	179	18.3	114	11.6	11	M10×070	81.3	8.3	3.18
PL075X115AD -N-KP	75	115	78	70	88	12300	1260	330	33700	167	17.0	109	11.1	11	M10×070	81.3	8.3	3.36
PL080X120AD -N-KP	80	120	78	70	88	14400	1470	360	36700	171	17.4	114	11.6	12	M10×070	81.3	8.3	3.52
PL085X125AD -N-KP	85	125	78	70	88	15300	1560	360	36700	161	16.4	109	11.1	12	M10×070	81.3	8.3	3.70
PL090X130AD -N-KP	90	130	78	70	88	17500	1790	390	39800	165	16.8	114	11.6	13	M10×070	81.3	8.3	3.88
PL095X135AD -N-KP	95	135	78	70	88	18500	1890	390	39800	156	15.9	110	11.2	13	M10×070	81.3	8.3	4.06
PL100X145AD -N-KP	100	145	100	90	112	26500	2700	531	54200	157	16.0	108	11.0	12	M12×090	142	14.5	6.13
