產品中心

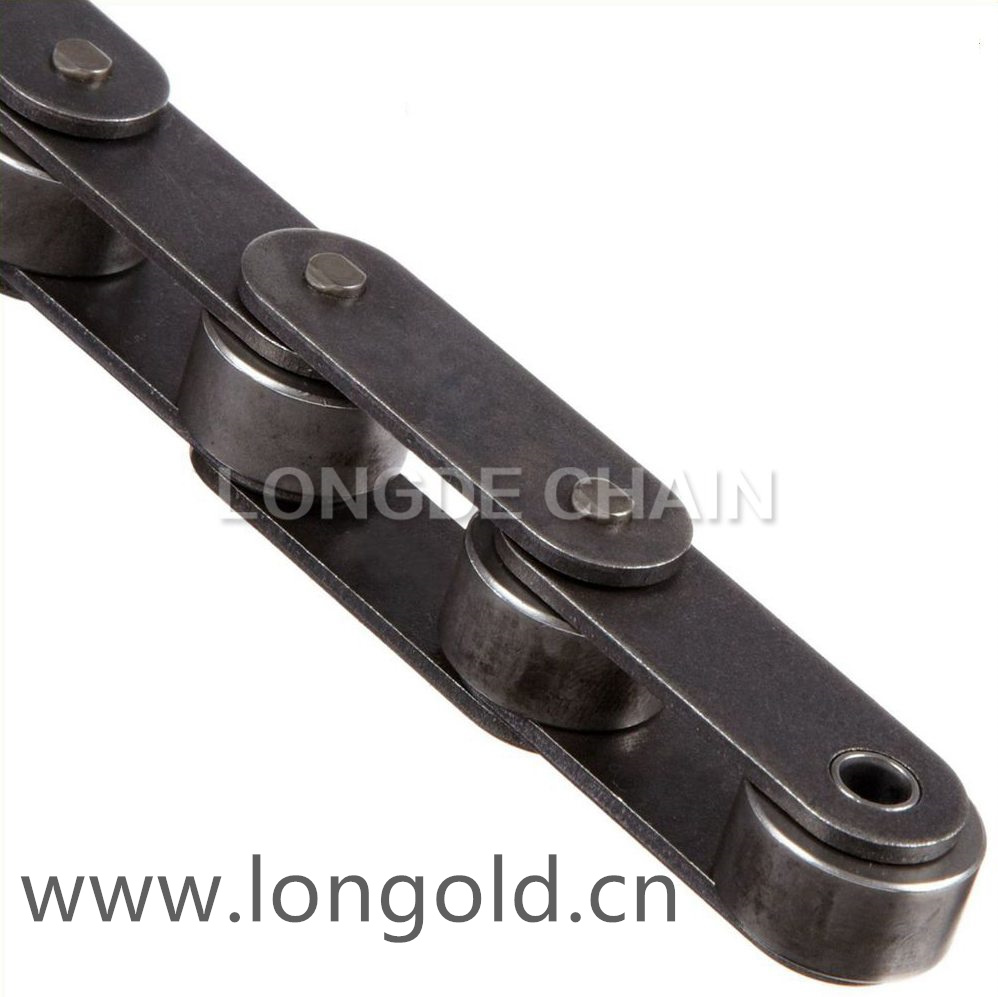

米制節距大型輸送鏈 AT規格

具有比通用輸送鏈(DT規格)高約1倍的抗拉強度，提高套筒和滾子之間的耐磨損性和滾子容許負荷。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

大型輸送鏈 AT規格特點

◎ AT規格具有比DT規格(通用輸送鏈）大約一倍的抗拉強度,而且提高了套筒和滾子之間的耐磨損性和滾子的容許負荷。

◎ 使用溫度環境： -60°C～400°C。

附件的種類

◎ 附件是為了將夾具安裝在鏈條上的零部件，可根據客戶要求設定安裝間隔。

◎ 附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。

A附件 SA附件 CA附件

在鏈條單側上帶有螺孔的附件形式。A1: 在鏈條單側帶有螺孔垂直附件形式。SA1 安裝網狀物

一個孔，A2：兩個孔(RS型僅有一個孔) ：一個孔，SA2：兩個孔用于無間隙的板條安裝

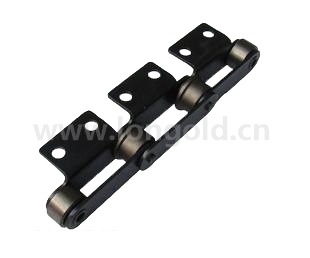

[圖片: 每一個鏈節帶A1附件] [圖片:帶SA2附件] [圖片: 帶CA2附件]

K附件 SK附件 GA附件

在鏈條兩側帶有螺孔附件的形式。K1: 一在鏈條兩側帶有螺孔垂直附件形式。SK1: 只單側鏈板有螺栓孔的形式。

個孔、K2: 兩個孔（RS型僅有一個孔）一個孔，SK2：兩個孔（RS型僅有一個孔）根據螺栓孔數量依次稱為GA2，GA4

[圖片: 每一個鏈節帶K1附件] [圖片: 帶SK2附件] [圖片: 帶GA4附件]

AA附件

在鏈條單側上下面都帶有螺孔附件的形式。

AA1:一個孔、AA2:兩個孔(RS型僅有一個孔)

[圖片: 帶AA3附件]

特殊附件

我們備有按客戶要求制造附件形式。

本體型號	附件種類(點擊查看單獨條目)
LDC03075·LDC03100	A	K	SA	SK	GA
LDC05075~LDC05150	A	K	SA	SK	GA
LDC08125·LDC08150	A	K	SA	SK	GA
LDC10100~LDC10150	A	K	SA	SK	GA
LDC12200·LDC12250	A	K	SA	SK	GA
LDC17200~LDC17300	A	K	GA	-	-
LDC26200~LDC26450	A	K	YA	GA	-
LDC36250~LDC440600	YA	GA	-	-	-
英制節距規格	A	K	SA	SK	GA

型號表示


（1）鏈條尺寸

（2）R = R滾子, F = F滾子, S = S滾子, M = M滾子, N = N滾子

（3）鏈條規格：DTA=強化抗拉強度規格

（4）附件安裝間隔

（5）附件的形式

訂購方法

如需訂購，請致電我司，或者在公司網頁上點擊咨詢客服，以便給到您最合適的選擇。

尺寸	節距	平均抗拉強度(kN)	尺寸	節距	平均抗拉強度(kN)	尺寸	節距	平均抗拉強度(kN)
LDC03075	75	69.6	LDC17200	200	387.0	LDC60300	300	1040.0
LDC03100	100	69.6	LDC17250	250		LDC60350	350
LDC05075	75	142.0	LDC17300	300		LDC60400	400
LDC05100	100		LDC26200	200	520.0	LDC90350	350	1630.0
LDC05125	125		LDC26250	250		LDC90400	400
LDC05150	150		LDC26300	300		LDC90500	500
LDC08125	125	142.0	LDC26450	500		LDC120400	400	2210.0
LDC08150	150	142.0	LDC36250	250	682.0	LDC120600	600	2210.0
LDC10100	100	226.0	LDC36300	300		LDC280400	400	3040.0
LDC10125	125		LDC36450	450		LDC280600	600	3040.0
LDC10150	150		LDC36600	600		LDC360400	400	3630.0
LDC12200	200	279.0	LDC52300	300	1030.0	LDC360600	600	3630.0
LDC12250	250	279.0	LDC52450	450		LDC440400	400	4460.0
			LDC52600	600		LDC440600	600	4460.0

鏈條尺寸	AT式樣平均抗拉強度		節距 P	附件				附件和滾子形式的組合					本體概略重量 kg/m			A 附件重量 kg/個	GA4 附件重量 kg/個
	AT式樣平均抗拉強度			A ? K ? SA ? SK		GA2	GA4	附件和滾子形式的組合					本體概略重量 kg/m
	kN	kgf		N	K	K	K	A1(A3) K1(K3)	A2 K2	SA2 SK2	GA2	GA4	R 滾子型	F 滾子型	S 滾子型
LDC05075	142	14500	75	55	30	-	-	S	S	-	-	-	-	-	4.3	0.06	-
LDC05100			100	65	40	40	50	R/F/S	R/F/S	R/S	R/S	S	5.2	5.4	3.8	0.07	4.6
LDC05125			125	75	50	50	-	R/F/S	R/F/S	R/S	R/F/S	-	4.5	4.6	3.4	0.08	-
LDC05150			150	85	60	60	70	R/F/S	R/F/S	R/S	R/F/S	S	4.2	4.4	3.3	0.10	4.1

鏈條尺寸	AT式樣平均抗拉強度		節距 P	附件				附件和滾子形式的組合					本體概略重量 kg /m				A附件重量 kg/個	GA4附件重量 kg/個
	AT式樣平均抗拉強度			A ? K ? SA ? SK		GA2	GA4	附件和滾子形式的組合					本體概略重量 kg /m
	kN	kgf		N	K	K	K	A1(A3) K1(K3)	A2 K2	SA2 SK2	GA2	GA4	R 滾子型	F 滾子型	S 滾子型	M 滾子型
LDC10100	226	23000	100	70	40	30	-	R/S/M	R/S/M	R/S/M	S/M	-	10.0	-	7.0	7.3	0.16	-
LDC10125			125	80	50	40	-	R/F/S/M	R/F/S/M	R/S/M	R/S/M	-	8.7	9.0	6.3	6.5	0.18	-
LDC10150			150	90	60	60	75	R/F/S/M	R/F/S/M	R/S/M	R/F/S/M	S/M	8.0	8.3	5.9	6.1	0.20	7.7(7.9)

鏈條尺寸	AT式樣平均抗拉強度		節距 P	附件				附件和滾子形式的組合					本體概略重量 kg /m				A附件重量 kg/個	GA4附件重量 kg/個
	AT式樣平均抗拉強度			A ? K ? SA ? SK		GA2	GA4	附件和滾子形式的組合					本體概略重量 kg /m
	kN	kgf		N	K	K	K	A1(A3) K1(K3)	A2 K2	SA2 SK2	GA2	GA4	R 滾子型	F 滾子型	S 滾子型	M 滾子型
LDC12200	279	28500	200	120	80	80	100	R/F/S/M	R/F/S/M	R/S/M	R/F/S/M	S/M	11.6	12.1	8.3	8.6	0.44	10.3(10.7)
LDC12250	279	28500	250	170	125	125	-	R/F/S/M	R/F/S/M	R/S/M	R/F/S/M	-	10.4	10.8	7.8	8.0	0.61	-

鏈條尺寸	AT式樣平均抗拉強度		節距 P	附件						附件和滾子形式的組合					本體概略重量 kg /m				A附件重量 kg/個	GA4附件重量 kg/個
	AT式樣平均抗拉強度			A ? K ? SA ? SK		GA2	GA4			附件和滾子形式的組合					本體概略重量 kg /m
	kN	kgf		N	K	K	K	V	Y	A1(A3) K1(K3)	A2 K2	SA2 SK2	GA2	GA4	R 滾子型	F 滾子型	S 滾子型	M 滾子型
LDC17200	387	39500	200	120	80	70	100	120	80	R/F/S/M	R/F/S/M	-	R/F/S/M	S/M	20	21	12	13	0.64	14(15)
LDC17250			250	170	125	110	140	150	100	R/F/S/M	R/F/S/M	-	R/F/S/M	S/M	17	18	11	12	0.88	15(16)
LDC17300			300	220	180	150	-	-	-	-	R/F/S/M	-	R/F/S/M	-	16	16	11	11	1.26	-

欧美在线小视频-欧美在线亚洲-欧美在线一二三-欧美在线一二三区-欧美在线一级精品

傳動鏈條

小型輸送鏈條

大型輸送鏈條

特種輸送鏈條

工程鏈條

起重鏈條

不銹鋼鏈條

頂板鏈/鏈板

鏈輪

同步帶輪

齒輪齒條

蝸輪蝸桿

聯軸器

聯結件

圓環鏈&吊具

輸送帶

脹緊套

離合器

過載保護設備

米制節距大型輸送鏈 AT規格

特殊附件

鏈條型號		AT式樣平均抗拉強度		節距 P	滾子									內鏈節 內寬 W
					R滾子		F滾子					S滾子直徑 R	M&N滾子直徑 R
鏈條尺寸	滾子形式	kN	kgf		直徑 R	觸軌寬 E	直徑 R	擋圈直徑 F	觸軌寬 E	偏心 e	Z
LDC36250 LDC36300 LDC36450 LDC36600	S/M R/F/S/M R/F/S/M R/F/S/M	682	69500	250 300 450 600	-	-	-	-	-	-	-	50.8	57.2	66.7
					125	56	125	150	42	7	14


LDC52300 LDC52450 LDC52600	R/F/S R/F/S R/F/S	1030	105000	300 450 600	140	65	140	170	49	8	16.5	57.2	-	77
LDC60300 LDC60350 LDC60400	R/F/N R/F/N R/F/N	1040	106000	300 350 400	140	65	140	170	49	8	16.5	-	70	77
LDC90350 LDC90400 LDC90500	N R/F/N R/F/N	1630	166000	350 400 500	-	-	-	-	-	-	-	-	-	-
					170	76	170	205	56	10	18	-	85	88
LDC120400 LDC120600	R/N R/F/N	2210	225000	400 600	200	87	-	-	-	-	-	-	100	100
							200	240	64	11.5	20.5
LDC280400 LDC280600	N R/N	3040	310000	400 600	-	-	-	-	-	-	-	-	120	120
					220	105
LDC360400 LDC360600	N R/N	3630	370000	400 600	-	-	-	-	-	-	-	-	130	130
					230	115
LDC440400 LDC440600	N R/N	4460	455000	400 600	-	-	-	-	-	-	-	-	145	145
					250	130

鏈條尺寸	鏈板		銷子				概略重量kg/m				標準附件與滾子形式的組合
	寬H	厚T	直徑D	L1+L2	L1	L2	R 滾子	F 滾子	S 滾子	M&N 滾子	YA2 (焊接）	YA3 (焊接）	GA2	GA4
LDC36250 LDC36300 LDC36450 LDC36600	76.2	12.7	25.4	146	68	78	- 40 32 28	- 42 33 29	25 23 21 19	26 24 21 20	-	-	-	S/M
											R/F/S/M	-	-	S/M
											R/F/S/M	R/F/S/M	R/F/S/M	-
											R/F/S/M	R/F/S/M	R/F/S/M	-
LDC52300 LDC52450 LDC52600	76.2	16	31.8	172	82	90	55 43 37	58 45 38	30 26 25	-	R/F/S	-	-	-
											R/F/S	R/F	R/F/S	-
											R/F/S	R/F	R/F/S	-
LDC60300 LDC60350 LDC60400	90	12.7	35	160.5	77	83.5	54 49 45	57 51 47	-	32 30 28	R/F/N	-	-	-
											R/F/N	R/F/N	-	-
											R/F/N	R/F/N	-	-
LDC90350 LDC90400 LDC90500	110	16	42	185	89.5	95.5	- 74 65	- 78 68	-	49 46 42	N	-	-	-
											R/F/N	-	-	-
											R/F/N	R/F/N	-	-
LDC120400 LDC120600	130	19	50	211.5	103.5	108	113 88	- 92	-	69 59	R/N	-	-	-
											R/F/N	R/F/N	-	-
LDC280400 LDC280600	160 (135)	19	56	242	118.5	123.5	- 112	-	-	90 75	-	-	-	-
											-	-	-	-
LDC360400 LDC360600	170 (160)	22	61	258	126.5	131.5	- 135	-	-	112 92	-	-	-	-
											-	-	-	-
LDC440400 LDC440600	185 (170)	25	68	285	140	145	- 175	-	-	145 120	-	-	-	-
											-	-	-	-

鏈條型號		P	S	C	X	K	N	O	三角件尺寸	螺栓尺寸	平均每個附加重量 kg
鏈條尺寸	滾子形式
LDC36300 LDC36450 LDC36600	R/F/S/M R/F/S/M R/F/S/M	300 450 600	70	100	160	100 280 360	160 330 410	19	L100x100x10	M16	2.4 4.9 6.1


LDC52300 LDC52450 LDC52600	R/F/S R/F/S R/F/S	300 450 600	80	120	172	100 280 360	160 330 410	24	L100x100x13	M20	3.1 6.3 7.8


LDC60300 LDC60350 LDC60400	R/F/N R/F/N R/F/N	300 350 400	90	115	165	110 160 200	170 220 260	24	L100x100x13	M20	3.2 4.2 5.0


LDC90350 LDC90400 LDC90500	N R/F/N R/F/N	350 400 500	100	140	210	100 150 260	180 230 340	28	L130x130x15	M24	5.2 6.6 9.8


LDC120400 LDC120600	R/N R/F/N	400 600	120	150	220	120 320	200 400	28	L130x130x15	M24	5.8 11.5

鏈條型號		P	K	T	Q1	Q2	A	O	安裝螺栓最大長度		螺栓尺寸
鏈條尺寸	滾子形式								外鏈節	內鏈節
LDC36450 LDC36600	R/F/S/M R/F/S/M	450 600	220 300	12.7	60	46.0	32	19	105	75	M16

LDC52450 LDC52600	R/F/S R/F/S	450 600	200 300	16.0	72	54.5	38	24	125	90	M20
