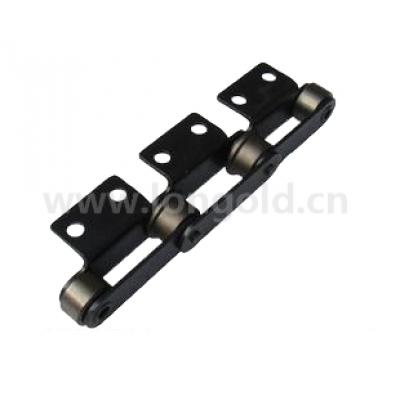

英制節距大型輸送鏈 DT規格

最經濟的通用輸送鏈。對銷子和套筒實施了熱處理，鏈板則沒熱處理。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

大型輸送鏈 DT規格特點

◎ 對銷軸和套筒實施了熱處理,對鏈板沒有實施。

◎ 可使用溫度環境： -20°C～200°C。

附件的種類

◎ 附件是為了將夾具安裝在鏈條上的零部件，可根據客戶要求設定安裝間隔。

◎ 附件可配裝在每一個鏈節以上的鏈節間隔，如每偶數鏈節安裝，為了容易進行保養，安裝在外鏈節。

A附件 SA附件 CA附件

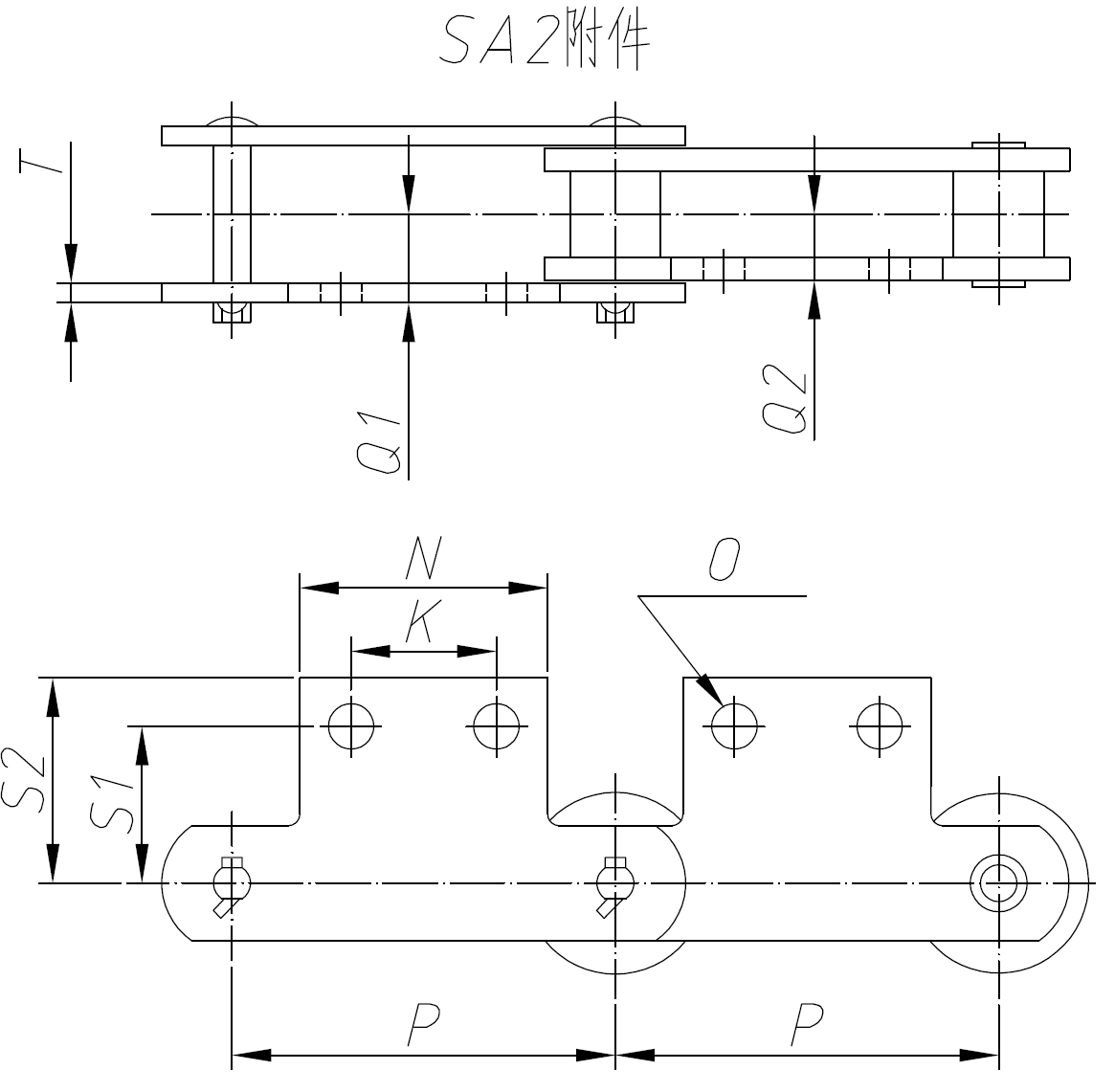

在鏈條單側上帶有螺孔的附件形式。A1: 在鏈條單側帶有螺孔垂直附件形式。SA1 安裝網狀物

一個孔，A2：兩個孔(RS型僅有一個孔) ：一個孔，SA2：兩個孔用于無間隙的板條安裝

[圖片: 每一個鏈節帶A1附件] [圖片:帶SA2附件] [圖片: 帶CA2附件]

K附件 SK附件 GA附件

在鏈條兩側帶有螺孔附件的形式。K1: 一在鏈條兩側帶有螺孔垂直附件形式。SK1: 只單側鏈板有螺栓孔的形式。

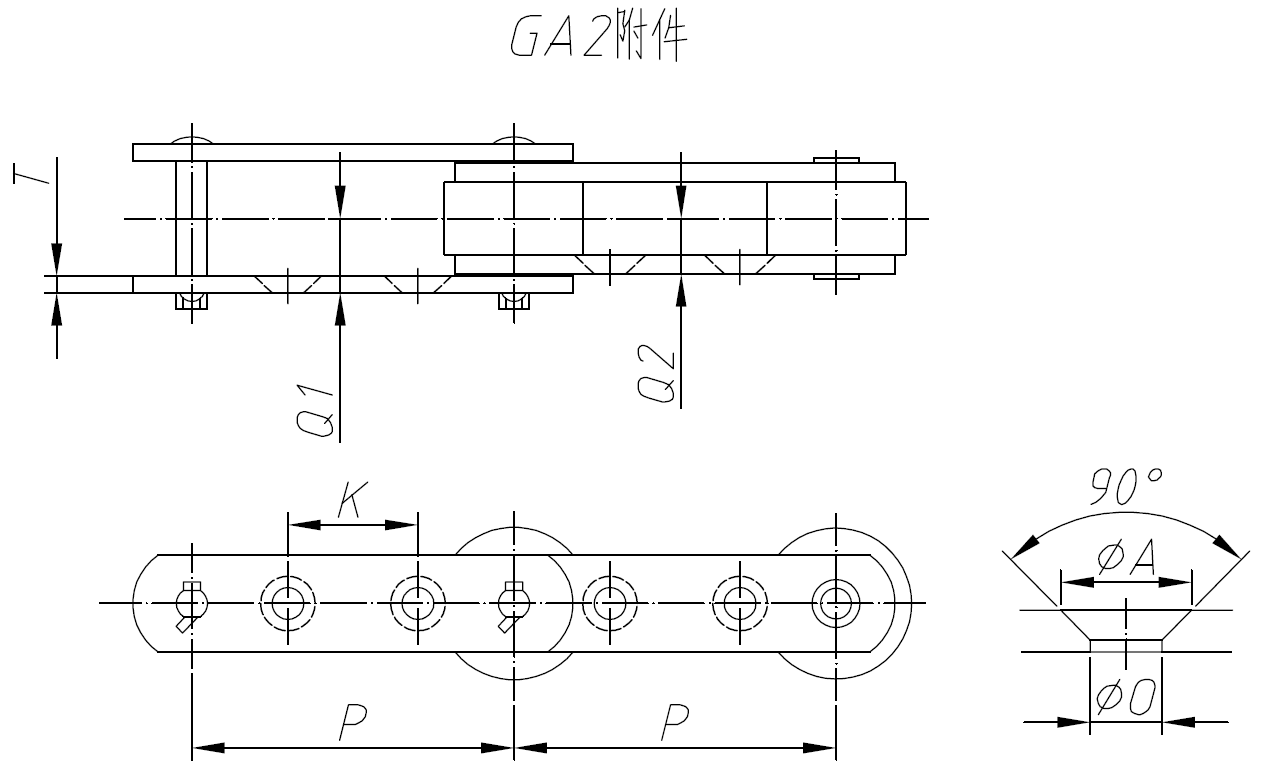

個孔、K2: 兩個孔（RS型僅有一個孔）一個孔，SK2：兩個孔（RS型僅有一個孔）根據螺栓孔數量依次稱為GA2，GA4

[圖片: 每一個鏈節帶K1附件] [圖片: 帶SK2附件] [圖片: 帶GA4附件]

AA附件

在鏈條單側上下面都帶有螺孔附件的形式。

AA1:一個孔、AA2:兩個孔(RS型僅有一個孔)

[圖片: 帶AA3附件]

特殊附件

我們備有按客戶要求制造附件形式。

本體型號	附件種類(點擊查看單獨條目)
英制節距規格	A	K	SA	SK	GA

型號表示

（1）鏈條尺寸

（2）R = R滾子, F = F滾子, S = S滾子, M = M滾子, N = N滾子

（3）鏈條規格：DT=經濟型通用類型

（4）附件安裝間隔

（5）附件的形式

訂購方法

如需訂購，請致電我司，或者在公司網頁上點擊咨詢客服，以便給到您最合適的選擇。

尺寸	節距（mm）	平均抗拉強度(kN)	尺寸	節距（mm）	平均抗拉強度(kN)
LDC430	101.60	53.9	LDC214	101.60	127.0
LDC204	66.27	78.5	LDC205	78.11	127.0
LDC450	101.60	78.5	LDC6205	152.40	186.0
LDC650	152.40	78.5	LDC212	152.40	245.0

鏈條型號		DT式樣平均抗拉強度		節距 P	滾子									內鏈節內寬 W
鏈條型號		DT式樣平均抗拉強度			R滾子		F滾子					S滾子	M&N滾子
鏈條尺寸	滾子形式	kN	kgf		直徑 R	觸軌寬 E	直徑 R	擋圈直徑 F	觸軌寬 E	偏心 e	Z	直徑 R	直徑 R
LDC430	R/S	53.9	5500	101.60	38.1	19.0	-	-	-	-	-	20.1	-	22.6
LDC204	S	78.5	8000	66.27	-	-	-	-	-	-	-	22.2	-	27.0
LDC450	R/F/S	78.5	8000	101.60	44.5	24.0	44.5	55	18	2.5	6.5	22.2	-	27.0
LDC650	R/F/S/M	78.5	8000	152.40	50.8	26.0	50.8	65	20	3.0	7.0	25.8	31.8	30.2
LDC214	R/S/M	127.0	13000	101.60	44.5	27.0	-	-	-	-	-	31.8	34.9	31.6
LDC205	S	127.0	13000	78.11	-	-	-	-	-	-	-	31.8	-	37.1
LDC6205	R/F/S/M	186.0	19000	152.40	57.2	32.0	57.2	70	25	3.5	9.0	34.9	38.1	37.1
LDC212	R/S/M	245.0	25000	152.40	69.9	32.5	-	-	-	-	-	40.1	44.5	37.1

鏈條尺寸	鏈板		銷子				大概重量 kg/m				附件和滾子形式的組合
鏈條尺寸	寬 H	厚 T	直徑 D	L1+L2	L1	L2	R 滾子	F 滾子	S 滾子	M 滾子	A1(A3) K1(K3)	A2 K2	SA2 SK2	GA2	GA4
LDC430	25.4	4.8	9.7	55.0	25.5	29.5	4.4	-	3.0	-	R/S	R/S	R/S
LDC204	28.6	6.3	11.3	65.5	31.0	34.5	-	-	5.5	-	S	S
LDC450	28.6	6.3	11.3	65.5	31.0	34.5	6.9	7.2	4.6	4.8	R/F/S	R/F/S	R/S
LDC650	38.1	6.3	11.3	69.0	32.5	36.5	7.9	8.2	5.7	6.1	R/F/S/M	R/F/S/M	R/S/M	R/F/S/M	S/M
LDC214	38.1	7.9	15.9	77.5	37.5	40.0	10.5	-	8.7	9.1	R/S/M	R/S/M	R/S/M
LDC205	38.1	7.9	15.9	83.5	40.5	43.0	-	-	10.3	-	S	S		-
LDC6205	44.5	7.9	15.9	83.5	40.5	43.0	12.2	12.6	9.2	9.5	R/F/S/M	R/F/S/M	R/S/M	R/F/S/M	S/M
LDC212	50.8	9.5	19.1	95.5	44.5	51.0	18.0	-	13.0	13.0	R/S/M	R/S/M	R/S/M

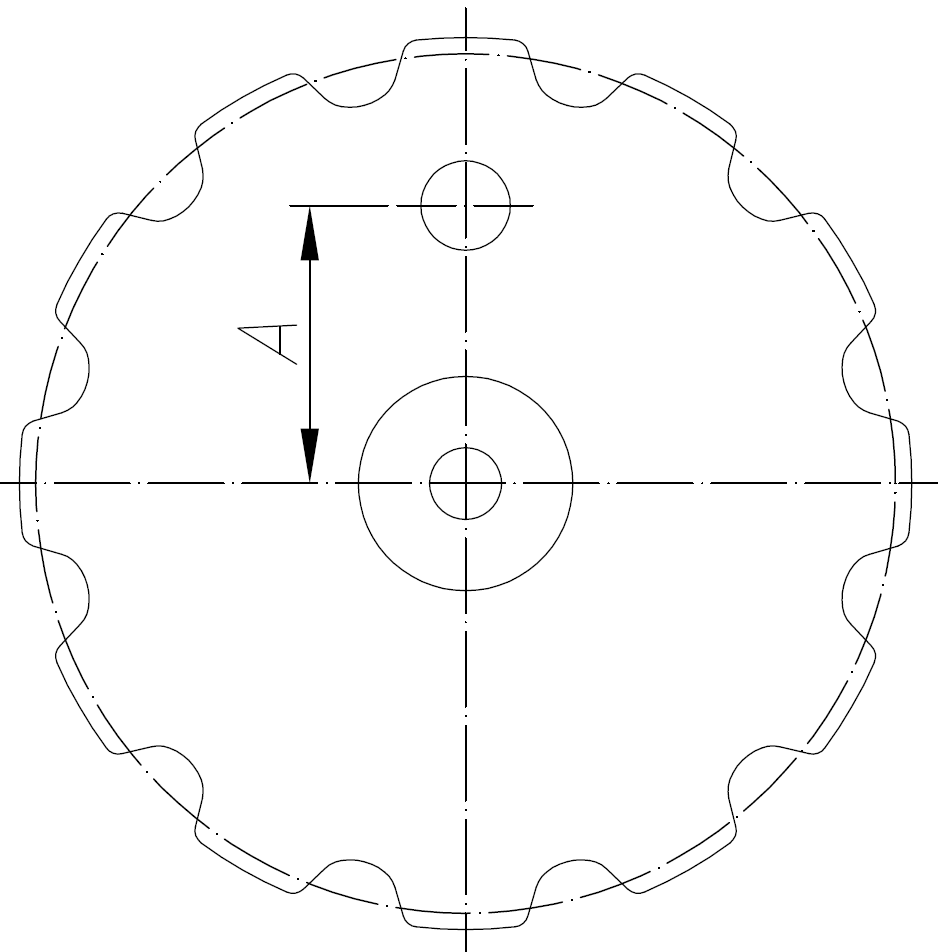

鏈條型號	齒數	懸掛孔尺寸 A	懸掛孔數
LDC650	8	230	1
	10	155	1
	12	190	1
LDC6205	10	155	1
LDC6205	12	190	1
LDC212	12	185	1

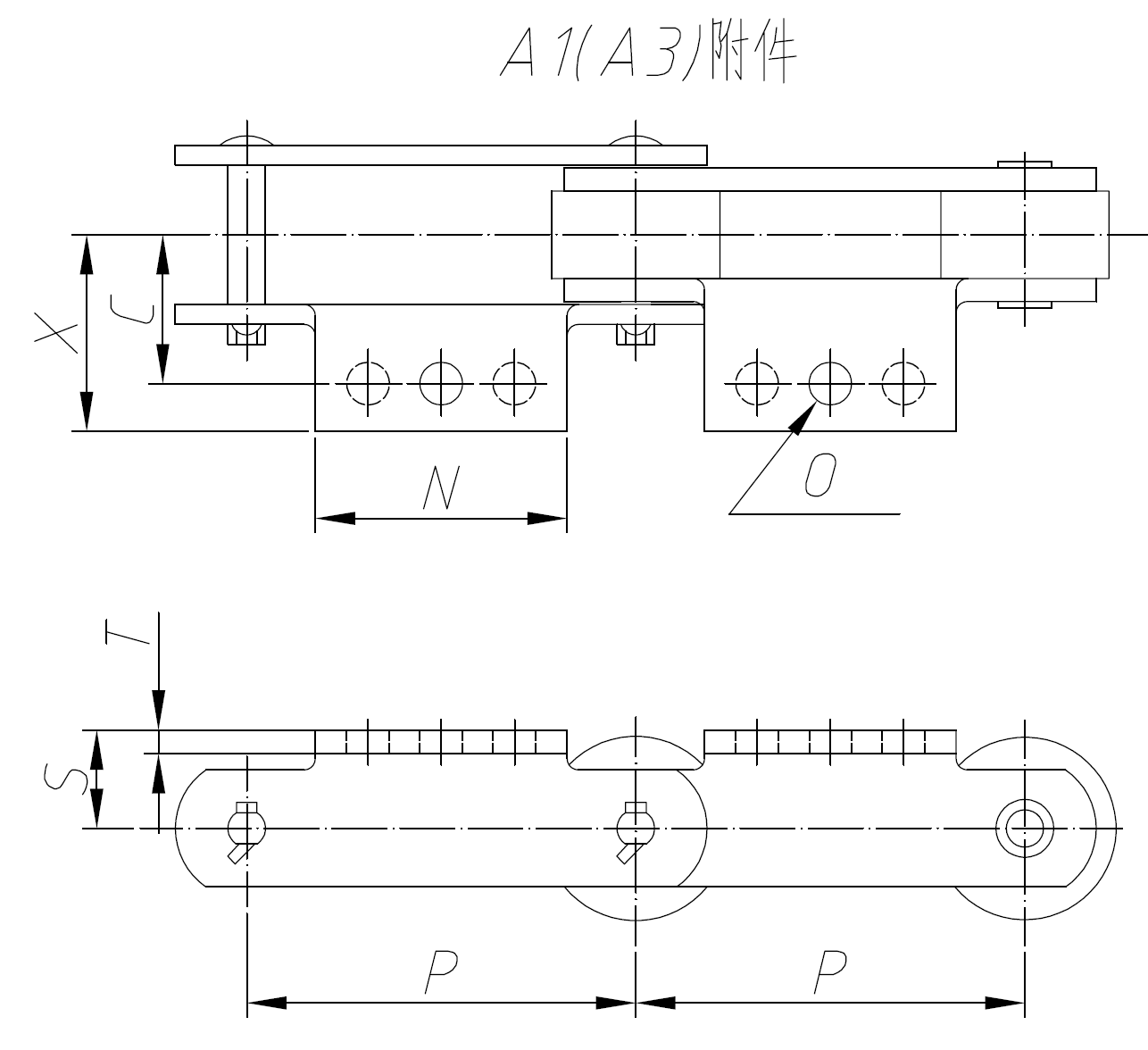

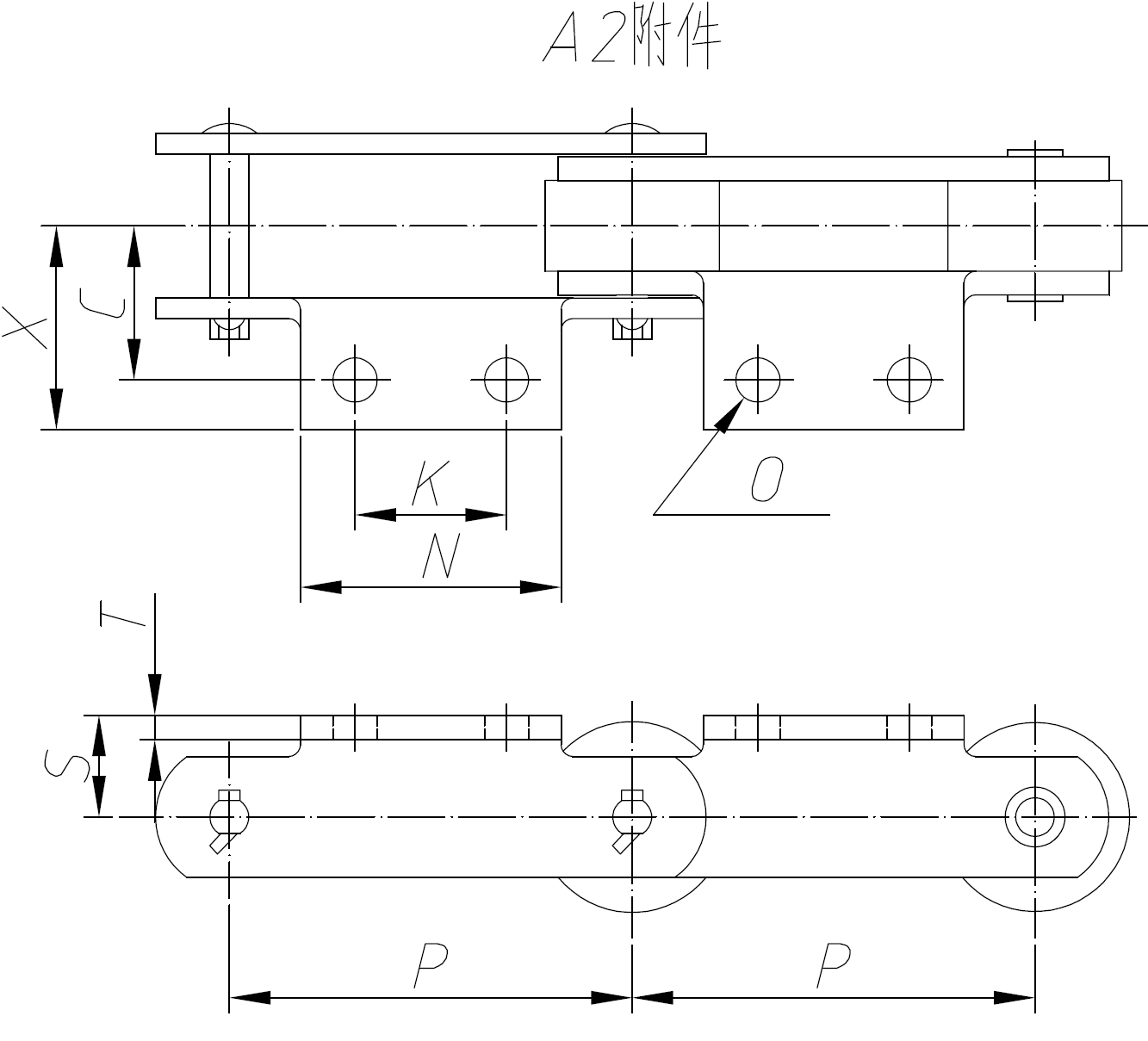

鏈條型號		P	S	C	X	N	T	O	螺栓尺寸	平均每個附件的附加重量 kg
鏈條尺寸	滾子形式	P	S	C	X	N	T	O	螺栓尺寸	平均每個附件的附加重量 kg
LDC430	R/S	101.60	22	40	54	70	4.8	12	M10	0.11
LDC204	S	66.27	24	45	60	35	6.3	12	M10	0.07
LDC450	R/F/S	101.60	28	50	64	70	6.3	12	M10	0.18
LDC650	R/F/S/M	152.40	32	50	64	90	6.3	12	M10	0.23
LDC214	R/S/M	101.60	35	55	73	80	7.9	15	M12	0.28
LDC205	S	78.11	30	55	73	45	7.9	12	M10	0.13
LDC6205	R/F/S/M	152.40	38	60	79	100	7.9	15	M12	0.37
LDC212	R/S/M	152.40	45	65	83	100	9.5	15	M12	0.47

欧美在线小视频-欧美在线亚洲-欧美在线一二三-欧美在线一二三区-欧美在线一级精品

傳動鏈條

小型輸送鏈條

大型輸送鏈條

特種輸送鏈條

工程鏈條

起重鏈條

不銹鋼鏈條

頂板鏈/鏈板

鏈輪

同步帶輪

齒輪齒條

蝸輪蝸桿

聯軸器

聯結件

圓環鏈&吊具

輸送帶

脹緊套

離合器

過載保護設備

英制節距大型輸送鏈 DT規格

特殊附件

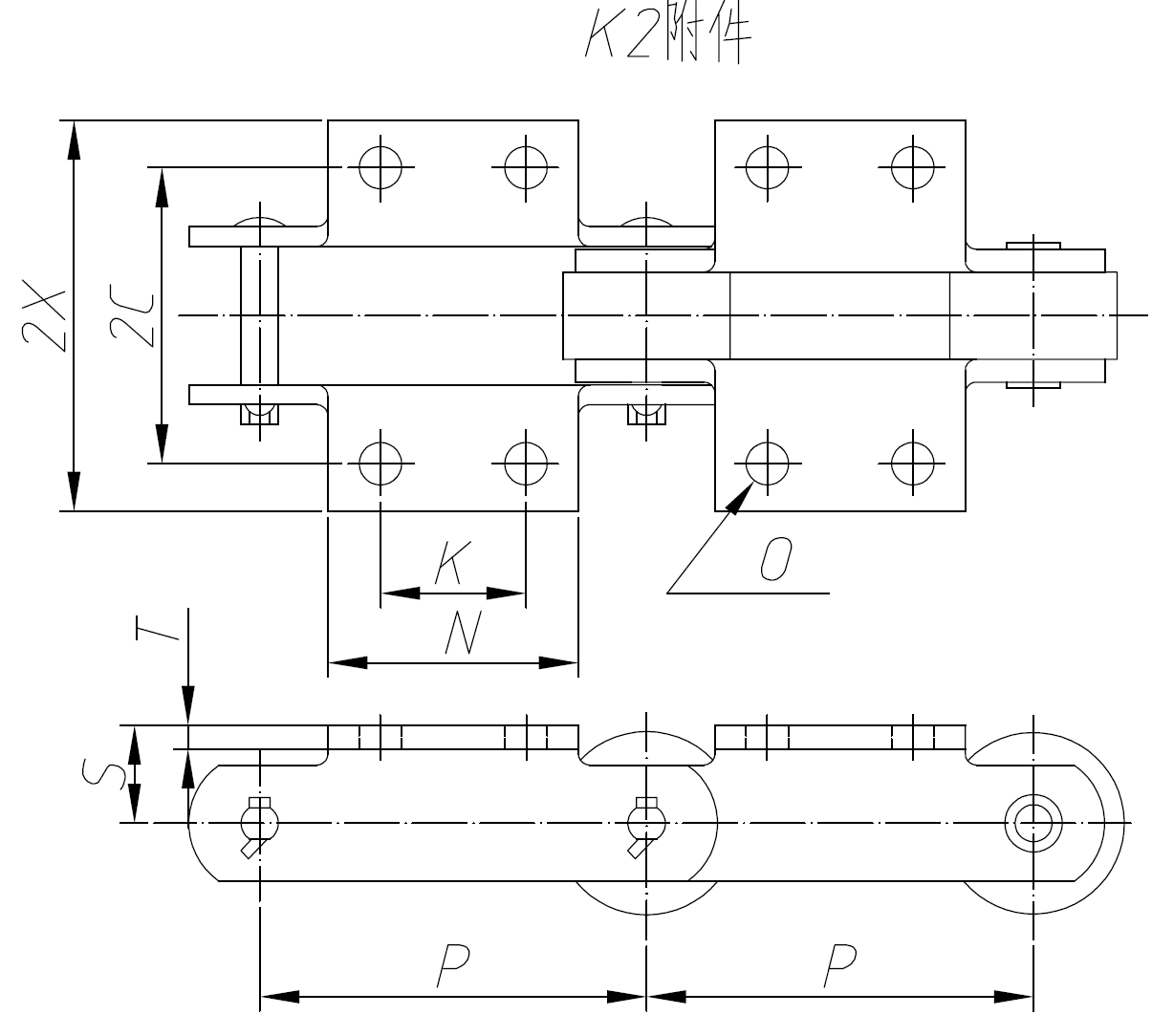

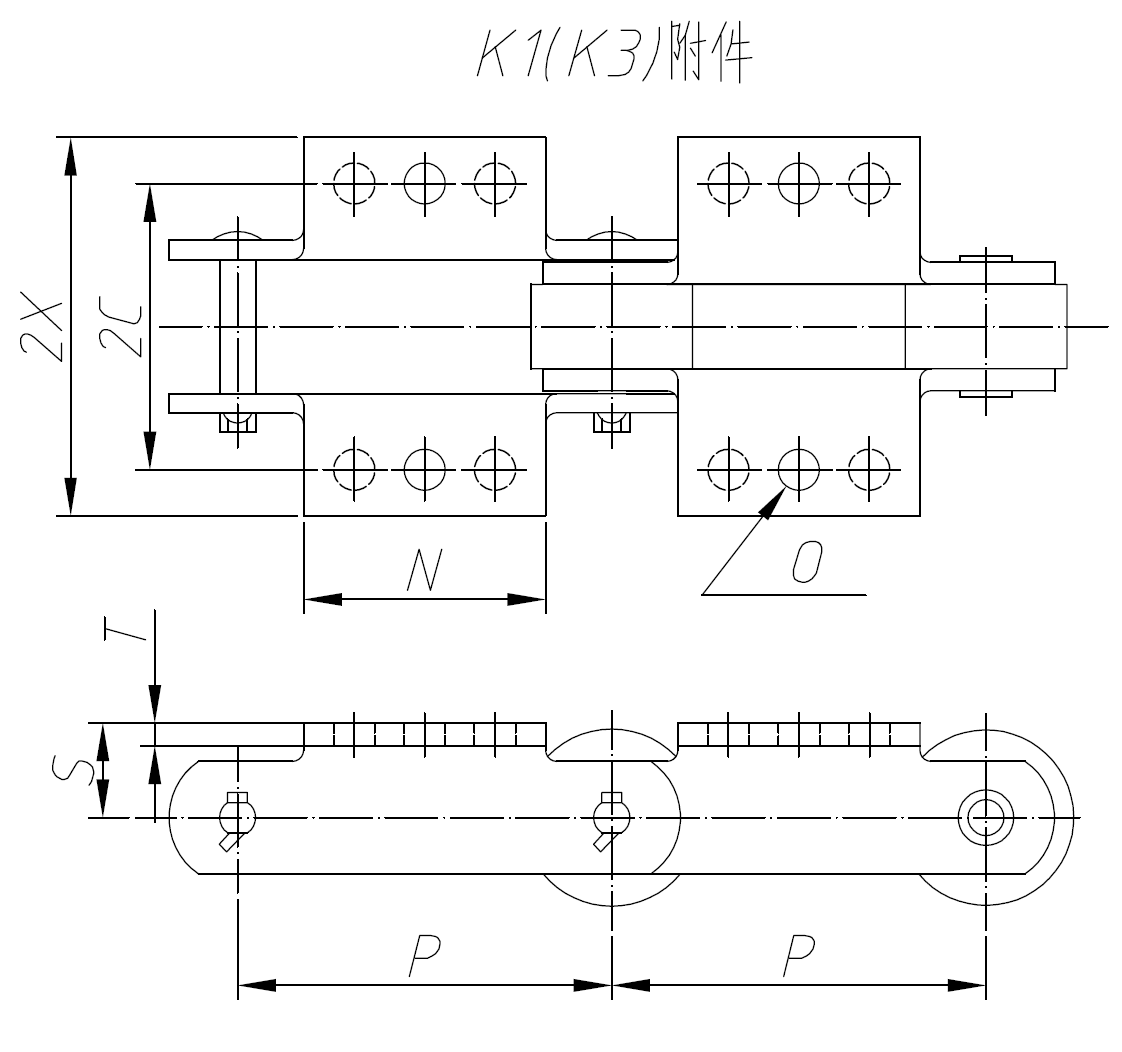

鏈條型號		P	S	2C	2X	N	T	O	螺栓尺寸	平均每個附件的附加重量 kg
鏈條尺寸	滾子形式	P	S	2C	2X	N	T	O	螺栓尺寸	平均每個附件的附加重量 kg
LDC430	R/S	101.6	22	80	108	70	4.8	12	M10	0.22
LDC204	S	66.27	24	90	120	35	6.3	12	M10	0.14
LDC450	R/F/S	101.6	28	100	128	70	6.3	12	M10	0.36
LDC650	R/F/S/M	152.4	32	100	128	90	6.3	12	M10	0.44
LDC214	R/S/M	101.6	35	110	146	80	7.9	15	M12	0.56
LDC205	S	78.11	30	110	146	45	7.9	12	M10	0.26
LDC6205	R/F/S/M	152.4	38	120	158	100	7.9	15	M12	0.74
LDC212	R/S/M	152.4	45	130	166	100	9.5	15	M12	0.94

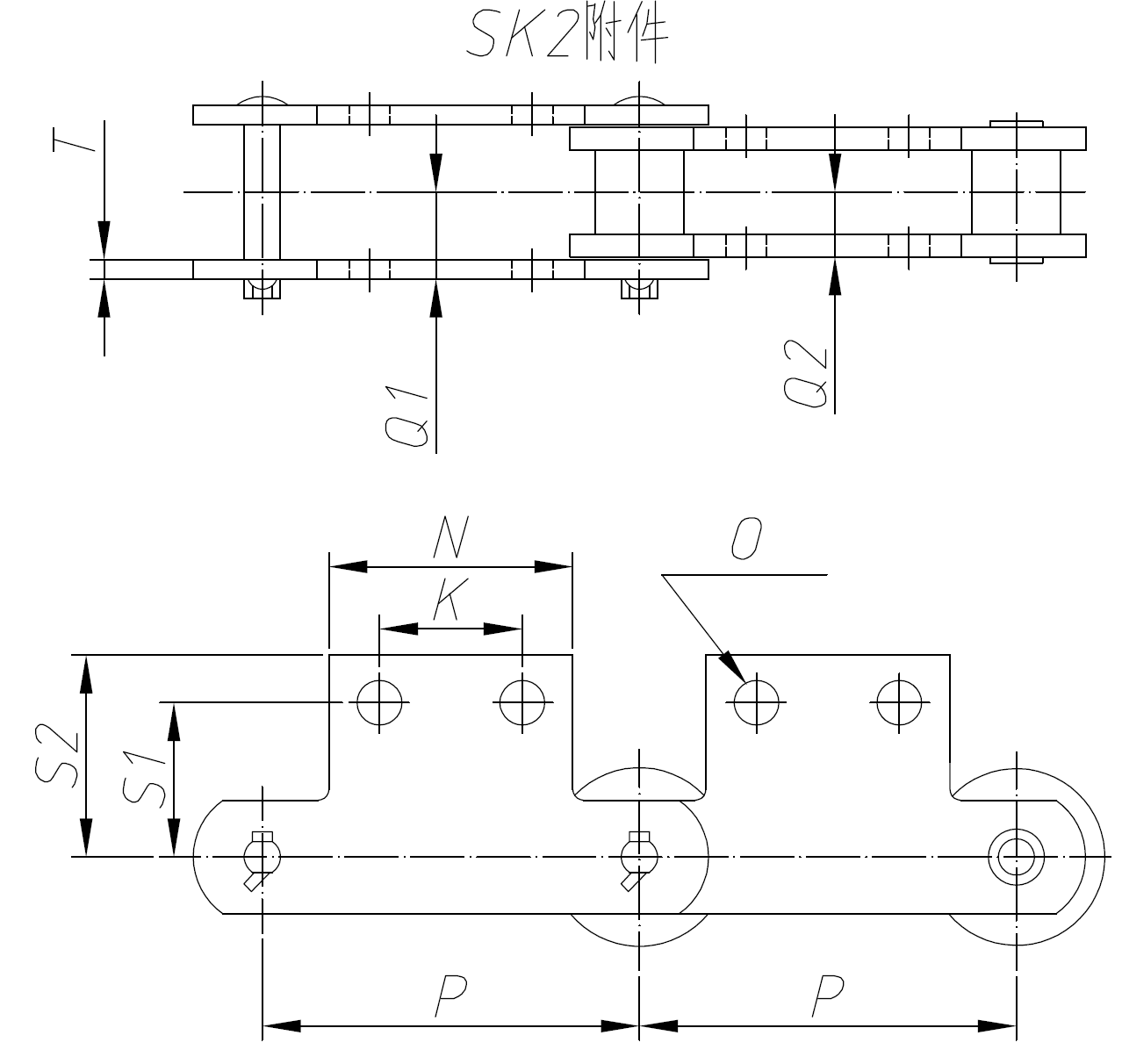

鏈條型號		P	K	T	Q1	Q2	A	O	安裝螺栓最大長度		螺栓尺寸
鏈條尺寸	滾子形式	P	K	T	Q1	Q2	A	O	外鏈節	內鏈節	螺栓尺寸
LDC650	R/S/M	152.4	60	6.3	28.5	21.5	20	12	49	35	M10
LDC6205	R/S/M	152.4	50	7.9	35.5	26.5	16	15	63	45	M12

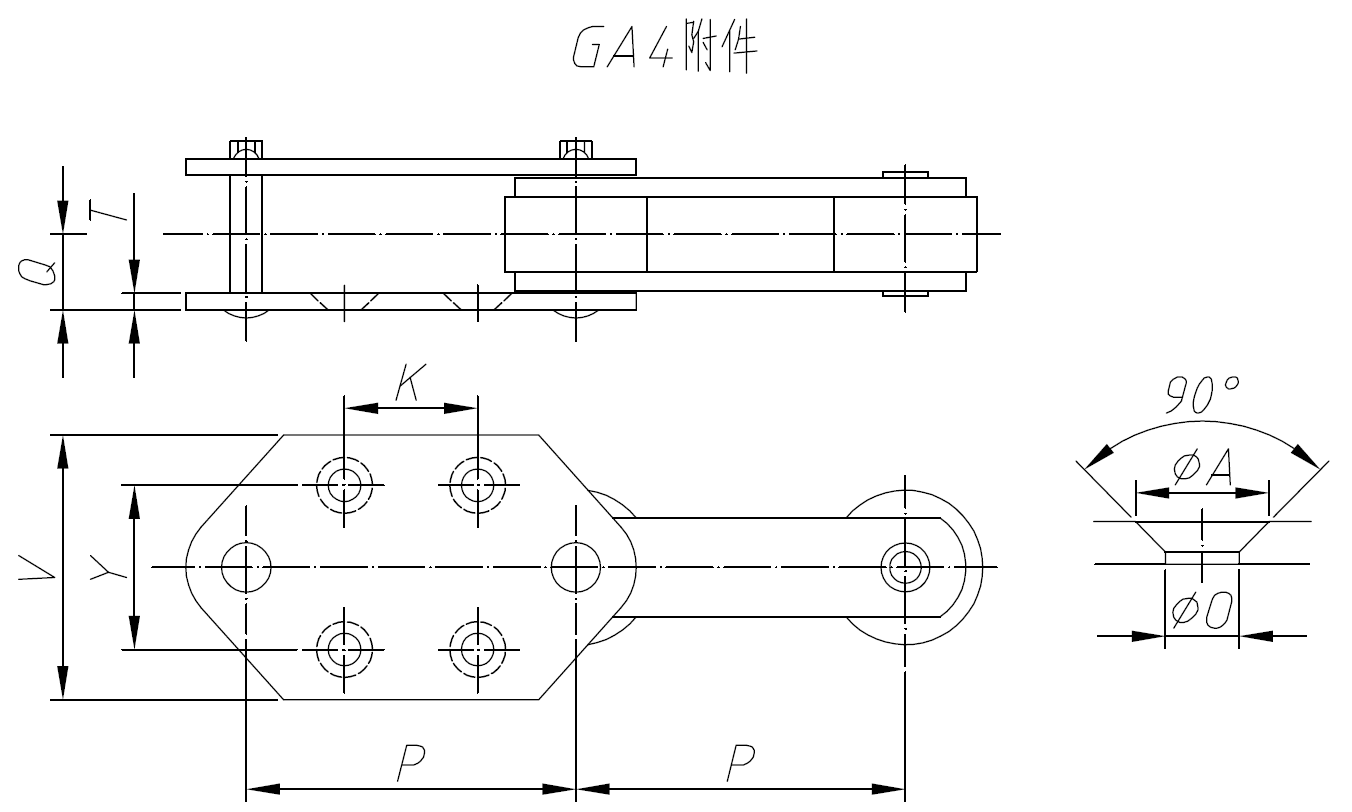

鏈條型號		P	V	K	Y	T	Q	A	O	螺栓尺寸	每2節帶一個附件的附加重量 kg/m
鏈條尺寸	滾子形式	P	V	K	Y	T	Q	A	O	螺栓尺寸	S滾子	M滾子
LDC650	S/M	152.4	110	75	70	6.3	28.5	20	12	M10	7.5	7.9
LDC6205	S/M	152.4	110	75	70	7.9	35.5	26	15	M12	11.2	11.5
