您所在位置：首頁>>產品展示>>小型輸送鏈條>>塑料輥道鏈條

塑料輥道鏈條SS規格

塑料滾子安裝在鏈條的節線上，即使在彎曲時，塑料滾子的間隔也保持不變。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

種類和特點

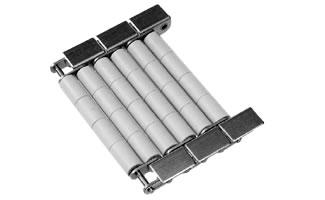

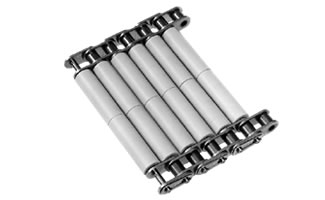

ST型	RT型

特殊附件與塑料滾子上面的高度相同，可從兩排平行設置的鏈條的一排向另一排平滑轉送。	塑料滾子的寬度為ST型的2倍（RT300系列除外），適用于輸送托盤和箱體。
塑料滾子的滾動摩擦系數: 0.06 ～ 0.10	塑料滾子的滾動摩擦系數: 0.06 ～ 0.10
◎ SS規格塑料滾子: 聚縮醛（顏色: 淺灰色）擋銷: SUS304 特殊附件 SUS304 卡簧：SUS301 本體鏈條：不銹鋼 ◎ NP規格塑料滾子聚縮醛（顏色：淺灰色）擋銷： SUS304 特殊附件 SUS304 卡簧： SUS301 本體鏈條：鍍鎳	◎ SS規格塑料滾子聚縮醛（顏色：淺灰色）擋銷： SUS304 卡簧： SUS301 本體鏈條：不銹鋼

◎ ST300型/RT300型的本體鏈條為無滾子的套筒鏈。

構造

RT型的構造為ST型號去除特殊附件的形狀

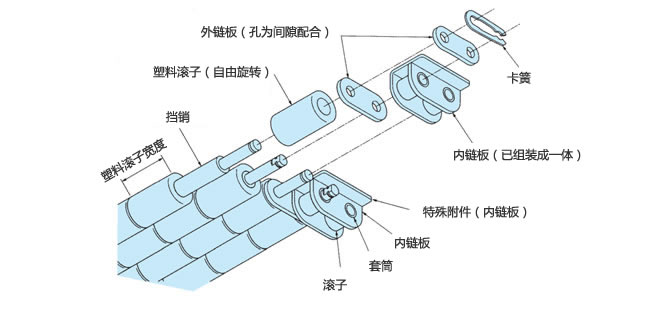

ST構造圖

型號表示

ST型

（1）型號：ST3**, ST4**, ST5**

（2）規格：SS = 不銹鋼規格, NP = 鍍鎳規格

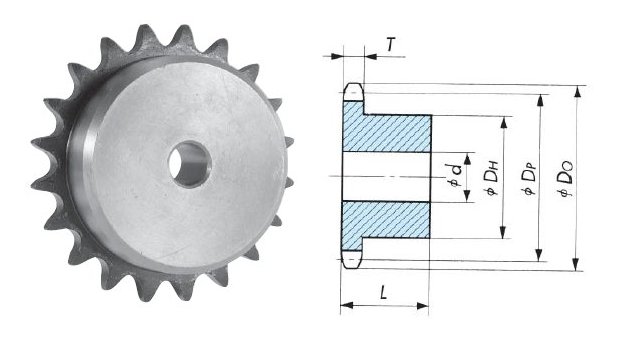

鏈輪

◎ 齒數23枚以上可使用B系列鏈輪（B型），齒數22枚以下的場合，鏈輪的輪轂和鏈條的頂板相互干涉，請使用塑料輥道專用鏈輪。（RT600型內外鏈板高度相同。）

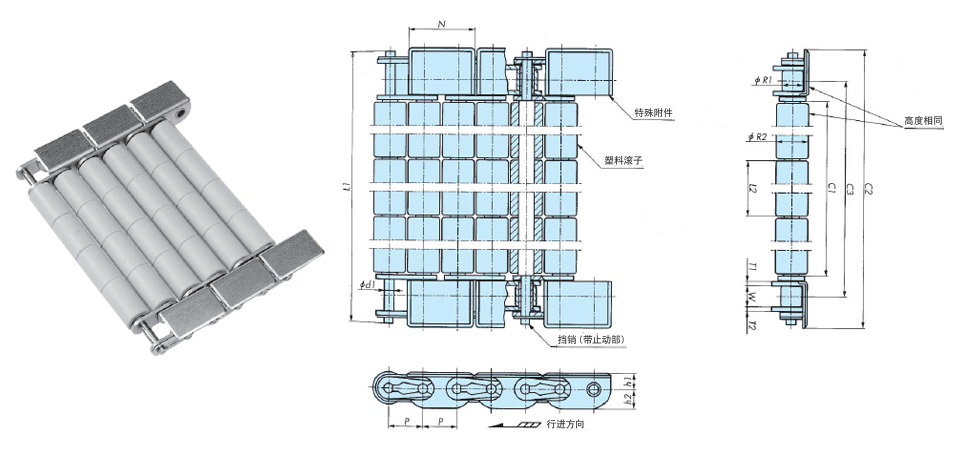

ST-SS

形式	鏈條規格	容許負載kg/m²	尺寸 mm
			尺寸 mm
			節距	內寬	滾子(套筒) 外徑	附件			鏈片		塑料滾子		銷外徑
			節距	內寬	滾子(套筒) 外徑	高度	寬	板厚	高度	板厚	外徑	長度	銷外徑
			P	W	R1	h1	N	T1	h2	T2	R2	L2	d1
ST300型	SS規格	50	9.525	4.78	5.08	4.4	18.3	0.8	5.2	1.3	9.2	10	3.54
ST400型	SS規格	250	12.70	7.95	7.92	5.7	24.4	1.2	7.0	1.5	12.0	25	3.92
ST500型	SS規格	350	15.875	9.53	10.16	7.1	30.5	1.5	8.5	2.0	15.0	25	5.00

型號	尺寸 mm				大概質量kg/m
	有效寬度	總寬	中心距	銷軸長度
	C1	C2	C3	L1
ST305-SS	50.0	75.0	60.4	74.2	1.75
ST310-SS	100.0	125.0	110.4	124.2	2.68
ST315-SS	150.0	175.0	160.4	174.2	3.61
ST320-SS	200.0	225.0	210.4	224.2	4.54
ST404-SS	101.2	138.0	115.6	135.6	4.42
ST406-SS	151.2	188.0	165.6	185.6	5.78
ST408-SS	201.2	238.0	215.6	235.6	7.13
ST410-SS	251.2	288.0	265.6	285.6	8.48
ST412-SS	301.2	338.0	325.6	335.6	9.82
ST414-SS	351.2	388.0	365.6	385.6	11.17
ST416-SS	401.2	438	415.6	435.6	12.52
ST504-SS	101.2	145.2	119.0	142.8	6.16
ST506-SS	151.2	195.2	169.0	192.8	8.08
ST508-SS	201.2	245.2	219.0	242.8	9.88
ST510-SS	251.2	295.2	269.0	292.8	11.74
ST512-SS	301.2	345.2	319.0	342.8	13.6
ST514-SS	351.2	395.2	369.0	392.8	15.46
ST516-SS	401.2	445.2	419.0	442.8	17.31
ST518-SS	451.2	495.2	469.0	492.8	19.18
ST520-SS	501.2	545.2	519.0	542.8	21.04
ST522-SS	551.2	595.2	569.0	592.8	22.9
ST524-SS	601.2	645.2	619.0	642.8	24.76

型號	尺寸 mm				大概質量kg/m
	有效寬度	總寬	中心距	銷軸長度
	C1	C2	C3	L1
ST305-SS	50.0	75.0	60.4	74.2	1.75
ST310-SS	100.0	125.0	110.4	124.2	2.68
ST315-SS	150.0	175.0	160.4	174.2	3.61
ST320-SS	200.0	225.0	210.4	224.2	4.54
ST404-SS	101.2	138.0	115.6	135.6	4.42
ST406-SS	151.2	188.0	165.6	185.6	5.78
ST408-SS	201.2	238.0	215.6	235.6	7.13
ST410-SS	251.2	288.0	265.6	285.6	8.48
ST412-SS	301.2	338.0	325.6	335.6	9.82
ST414-SS	351.2	388.0	365.6	385.6	11.17
ST416-SS	401.2	438.0	415.6	435.6	12.52
ST504-SS	101.2	145.2	119.0	142.8	6.16
ST506-SS	151.2	195.2	169.0	192.8	8.08
ST508-SS	201.2	245.2	219.0	242.8	9.88
ST510-SS	251.2	295.2	269.0	292.8	11.74
ST512-SS	301.2	345.2	319.0	342.8	13.6
ST514-SS	351.2	395.2	369.0	392.8	15.46
ST516-SS	401.2	445.2	419.0	442.8	17.31
ST518-SS	451.2	495.2	469.0	492.8	19.18
ST520-SS	501.2	545.2	519.0	542.8	21.04
ST522-SS	551.2	595.2	569.0	592.8	22.9
ST524-SS	601.2	645.2	619.0	642.8	24.76

適用鏈條尺寸	型號	齒數	螺距直徑 mm	軸孔徑 mm
適用鏈條尺寸	型號	齒數	螺距直徑 mm	底孔	最大
LD35	LD35-1B13TQ-R	13	39.80	9.5	12
	LD35-1B14TQ-R	14	42.81	9.5	15
	LD35-1B15TQ-R	15	45.80	9.5	16
	LD35-1B16TQ-R	16	48.82	9.5	19
	LD35-1B17TQ-R	17	51.84	9.5	20
	LD35-1B18TQ-R	18	54.85	12.7	23
	LD35-1B19TQ-R	19	57.87	12.7	26
	LD35-1B20TQ-R	20	60.89	12.7	28
	LD35-1B21TQ-R	21	63.91	12.7	30
LD40	LD40-1B10TQ-R	10	41.10	9.5	12
	LD40-1B11TQ-R	11	45.08	9.5	15
	LD40-1B12TQ-R	12	49.07	9.5	17
	LD40-1B13TQ-R	13	53.07	12.7	20
	LD40-1B14TQ-R	14	57.07	12.7	23
	LD40-1B15TQ-R	15	61.08	12.7	26
	LD40-1B16TQ-R	16	65.10	12.7	28
	LD40-1B17TQ-R	17	69.12	12.7	32
	LD40-1B18TQ-R	18	73.14	12.7	35
	LD40-1B19TQ-R	19	77.16	12.7	38
	LD40-1B20TQ-R	20	81.18	12.7	41
	LD40-1B21TQ-R	21	85.21	12.7	45
	LD40-1B22TQ-R	22	89.24	12.7	47
LD50	LD50-1B10TQ-R	10	51.37	9.5	16
	LD50-1B11TQ-R	11	56.35	12.7	20
	LD50-1B12TQ-R	12	61.34	12.7	23
	LD50-1B13TQ-R	13	66.34	12.7	27
	LD50-1B14TQ-R	14	71.34	12.7	31
	LD50-1B15TQ-R	15	76.35	12.7	35
	LD50-1B16TQ-R	16	81.37	12.7	38
	LD50-1B17TQ-R	17	86.39	12.7	43
	LD50-1B18TQ-R	18	91.42	12.7	46

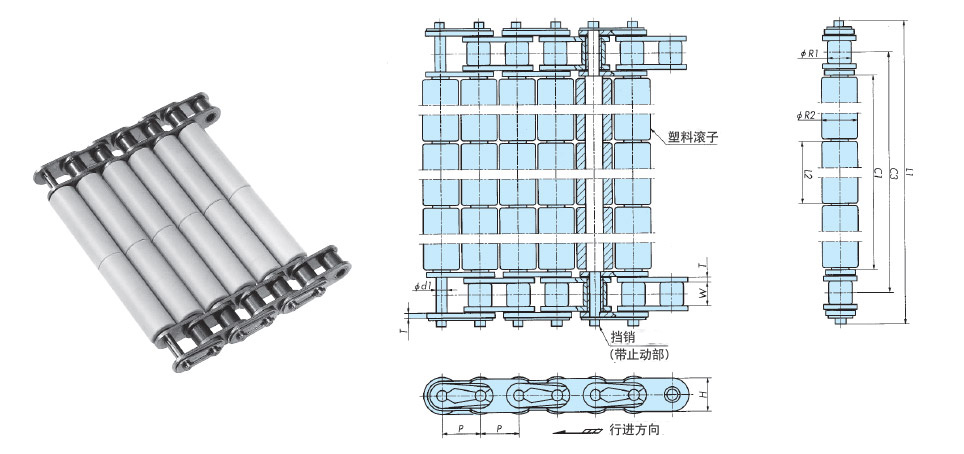

RT-SS

形式	鏈條規格	容許負載kg/m2	尺寸 mm
			節距	內寬	滾子(套筒) 外徑	鏈片		塑料滾子		銷外徑
			節距	內寬	滾子(套筒) 外徑	寬度	厚度	外徑	長度	銷外徑
			P	W	R1	H	T	R2	L2	d1
RT300型	SS規格	50	9.525	4.78	5.08	8.2	1.25	9.2	10	3.54
RT400型	SS規格	200	12.7	7.95	7.92	11.1	1.50	12.2	50	3.92
RT500型	SS規格	300	15.875	9.53	10.16	13.9	2.00	15.2	50	5
RT600型	SS規格	300	19.05	12.7	11.91	16.8	2.40	18.3	50	5.96

型號	尺寸 mm			大概質量kg/m
	有效寬度	中心距	銷軸長度
	C1	C3	L1
RT305-SS	50.5	60.4	74.2	1.68
RT310-SS	100	110.4	124.2	2.61
RT315-SS	150	160.4	174.2	3.54
RT320-SS	200	210.4	224.2	4.47
RT404-SS	101.2	115.6	135.6	4.03
RT408-SS	201.2	215.6	235.6	6.76
RT412-SS	301.2	315.6	335.6	9.48
RT416-SS	401.2	415.6	435.6	12.21
RT504-SS	101.2	119	142.8	5.8
RT508-SS	201.2	219	242.8	9.48
RT512-SS	301.2	319	342.8	13.17
RT516-SS	401.2	419	442.8	16.89
RT520-SS	501.2	519	542.8	20.54
RT524-SS	601.2	619	642.8	24.23
RT604-SS	101.2	124	153.6	6.73
RT608-SS	201.2	224	253.6	10.38
RT612-SS	301.2	324	353.6	14.03
RT616-SS	401.2	424	453.6	17.68
RT620-SS	501.2	542	553.6	21.32
RT624-SS	601.2	624	653.6	24.97

適用鏈條尺寸	型號	齒數	螺距直徑 mm	軸孔徑 mm
適用鏈條尺寸	型號	齒數	螺距直徑 mm	底孔	最大
LD35	LD35-1B13TQ-R	13	39.8	9.5	12
	LD35-1B14TQ-R	14	42.81	9.5	15
	LD35-1B15TQ-R	15	45.8	9.5	16
	LD35-1B16TQ-R	16	48.82	9.5	19
	LD35-1B17TQ-R	17	51.84	9.5	20
	LD35-1B18TQ-R	18	54.85	12.7	23
	LD35-1B19TQ-R	19	57.87	12.7	26
	LD35-1B20TQ-R	20	60.89	12.7	28
	LD35-1B21TQ-R	21	63.91	12.7	30
LD40	LD40-1B10TQ-R	10	41.1	9.5	12
	LD40-1B11TQ-R	11	45.08	9.5	15
	LD40-1B12TQ-R	12	49.07	9.5	17
	LD40-1B13TQ-R	13	53.07	12.7	20
	LD40-1B14TQ-R	14	57.07	12.7	23
	LD40-1B15TQ-R	15	61.08	12.7	26
	LD40-1B16TQ-R	16	65.1	12.7	28
	LD40-1B17TQ-R	17	69.12	12.7	32
	LD40-1B18TQ-R	18	73.14	12.7	35
	LD40-1B19TQ-R	19	77.16	12.7	38
	LD40-1B20TQ-R	20	81.18	12.7	41
	LD40-1B21TQ-R	21	85.21	12.7	45
	LD40-1B22TQ-R	22	89.24	12.7	47
LD50	LD50-1B10TQ-R	10	51.37	9.5	16
	LD50-1B11TQ-R	11	56.35	12.7	20
	LD50-1B12TQ-R	12	61.34	12.7	23
	LD50-1B13TQ-R	13	66.34	12.7	27
	LD50-1B14TQ-R	14	71.34	12.7	31
	LD50-1B15TQ-R	15	76.35	12.7	35
	LD50-1B16TQ-R	16	81.37	12.7	38
	LD50-1B17TQ-R	17	86.39	12.7	43
	LD50-1B18TQ-R	18	91.42	12.7	46
