FL系列板式鏈

僅用鏈板和銷子構成的鏈條，稱為平衡鏈。FL類型尺寸、鏈板的組合方法有所不同。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

◎ 僅用鏈板和銷子構成的鏈條，稱為平衡鏈。

◎ 必需要專用夾具零件和滑輪。

◎ 板式鏈條僅由構成鏈板和銷子。鏈板被銷子連接起來，承受鏈板受到的張力。

◎ 外鏈板和銷子為過盈配合，銷子為鉚接。內鏈板、中鏈板和銷子為滑動配合。

◎ 通過鏈板，銷子受到剪力，同時鏈條彎曲時內鏈板的孔子內面滑動。

型號表示·訂購方法

1.型號表示

2.訂購方法

◎ 標準包裝訂購

隆德鏈條一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

3. 訂購鏈條時的注意事項

當鏈條型號不明確時

◎ 必須確認滾子鏈條的規格（強力型、材質等規格）。并向裝置的制造商確認。

◎ 滾子鏈條的鏈板上刻有滾子鏈條的尺寸、規格可供確認。

◎ 請測量滾子鏈條的節距、滾子直徑、內鏈節內寬、鏈板厚度。

◎ 電話或者郵件聯系我們的技術人員現場測量確認鏈條的規格。

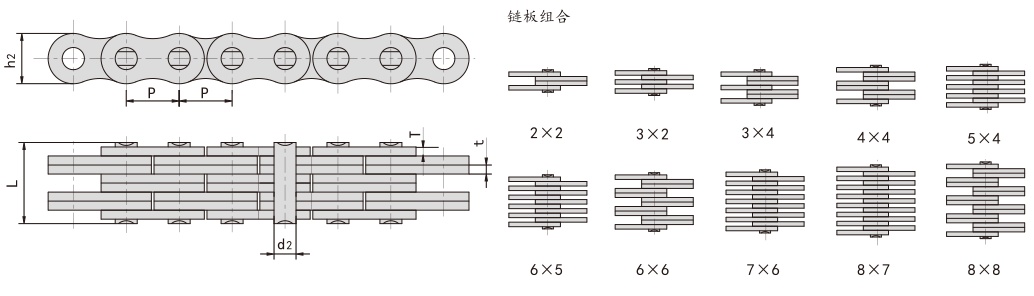

鏈條尺寸

隆德鏈號	節距	鏈板組合	鏈板高度	鏈板厚度	銷軸直徑	銷軸長度	抗拉強度	平均抗拉強度	每米長重
	P		h2 max	t/T max	d2 max	L max	Qmin	Q0	q
	mm		mm	mm	mm	mm	kN/lbf	kN	kg/m
LDFL644	5.94	4×4	4.7	0.60	1.85	6.2	6.50/1477	7.8	0.13
LDFL666		6×6				9.3	9.75/2216	11.8	0.20
LDFL688		8×8				12.0	13.00/2955	15.6	0.25
LDFL523	8	3×2	6.3	1.00	2.31	6.7	7.00/1575	7.4	0.18
*LDFL523F1	8.00	3×2	6.3	1.30/1.00	2.31	6.3	7.00/1575	7.4	0.25
*LDFL523F3	8.00	3×2	7.6	1.30/1.04	3.10	8.0	7.00/1575	8.0	0.33
*LDFL523F4	8.00	3×2	7.6	1.30/1.04	2.31	7.6	7.00/1576	8.0	0.32
LDFL844	8.00	4×4	6.9	0.73	2.31	7.9	10.00/2273	12.1	0.25
*LDFL823F1	8.00	3×2	7.6	1.30/1.04	3.15	7.8	11.00/2472	11.8	0.32
LDFL922	9.525	2×2	8.7	1.04	3.28	6.2	10.00/2273	12.1	0.22
LDFL944		4×4				10.4	21.00/4724	24.7	0.43
LDFL945		4×5				11.5	21.00/4724	23.0	0.50
LDFL956		6×5				14.0	25.50/5732	28.0	0.60
LDFL966		6×6				14.9	31.00/7045	36.8	0.65
LDFL988		8×8				19.0	42.00/9450	46.2	0.87
LDFL966F3	9.525	6×6	8.7	1.15	3.28	16.2	33.10/7441	36.5	0.75
LDFL922F4	9.525	2×2	8.5	1.60	3.90	8.6	12.50/2810	13.8	0.37
LDFL1244	12.70	4×4	10.2	1.70	4.45	16.7	44.00/10000	52.3	0.83
LDFLC534	15.875	3×4	12.7	1.85	5.08	15.3	40.40/9181	44.4	0.99
LDFLC545		5×4				19.2	54.30/12340	59.7	1.27
LDFLC556		6×5				22.7	67.60/15363	74.3	1.54
LDFLC567		7×6				26.8	80.80/18176	89.0	1.82

*：表示鏈板為直邊形；△：表示鏈板組合特殊

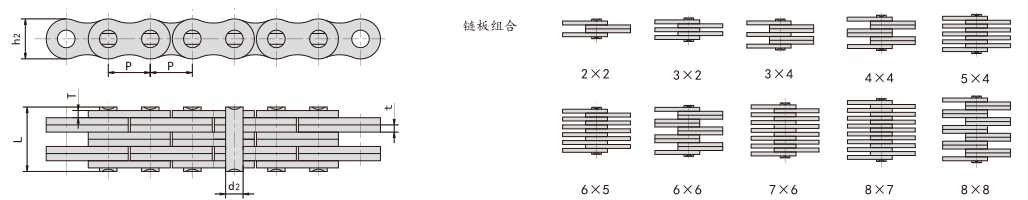

隆德鏈號	節距	鏈板組合	鏈板高度	鏈板厚度	銷軸直徑	銷軸長度	抗拉強度	平均抗拉強度	每米長重
	P		h2 max	t/T max	d2 max	L max	Qmin	Q0	q
	mm		mm	mm	mm	mm	kN/lbf	kN	kg/m
LDFLC578	15.875	8×7	12.7	1.85	5.08	30.8	90.0/20250	99.0	2.10
LDCTL566	15.875	6×6	15.1	2.10	5.08	28.0	78.0/17534	86.0	2.44
LDCTBLL588	15.875	8×8	14.8	1.70	5.94	30.7	85.0/19108	105.0	2.59
*LDCH25	17.00	2×1	9.0	1.60	4.00	7.5	6.0/1348	7.5	0.27
LDFLC623	19.05	3×2	14.5	1.85	5.72	12.5	30.0/6744	33.0	0.81
LDFLC634	19.05	4×3	14.5	1.85	5.72	16.1	46.0/10341	50.6	1.12
LDFL2044	20.00	4×4	16.0	2.42	5.30	22.4	67.0/15062	73.7	1.83
LDFLC823	25.40	3×2	19.5	3.25	8.28	20.9	65.0/14612	72.0	1.86
LDFLC834		4×3				27.4	100.0/22500	110.0	2.57
LDFLC845		5×4				34.2	130.0/29224	143.0	3.30
LDFLC856		6×5				40.5	166.0/37343	183.0	4.00
LDFLC867		7×6				47.0	195.7/44024	215.3	4.70
LDFLC878		8×7				53.6	227.5/51180	250.5	5.40
LDFLC1034	31.75	4×3	25.4	3.25	9.53	28.4	82.7/18591	91.0	3.52
LDFLC1045		5×4				34.3	110.0/24745	121.0	4.49
LDFLC1056		6×5				40.6	137.9/31340	151.0	5.44
LDFLC1067		7×8				47.2	165.4/37590	181.9	6.42
LDFLC1078		8×7				53.8	193.0/43863	212.0	7.40
LDP35-44	35.00	△4×4	30.0	4.00	12.00	37.7	100.0/22500	110.0	5.96
LDD90F1	90.00	8×8	70.0	6.30	36.00	113.0	980.0/220460	1078.0	41.20

*：表示鏈板為直邊形；△：表示鏈板組合特殊
